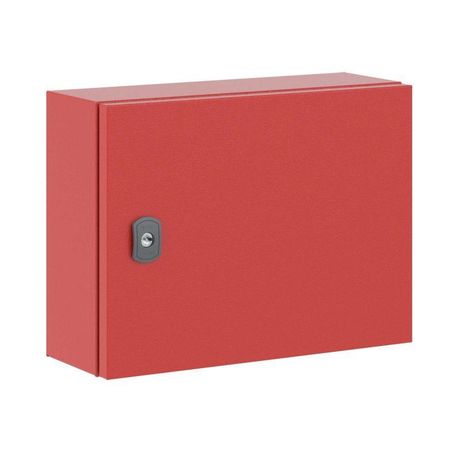

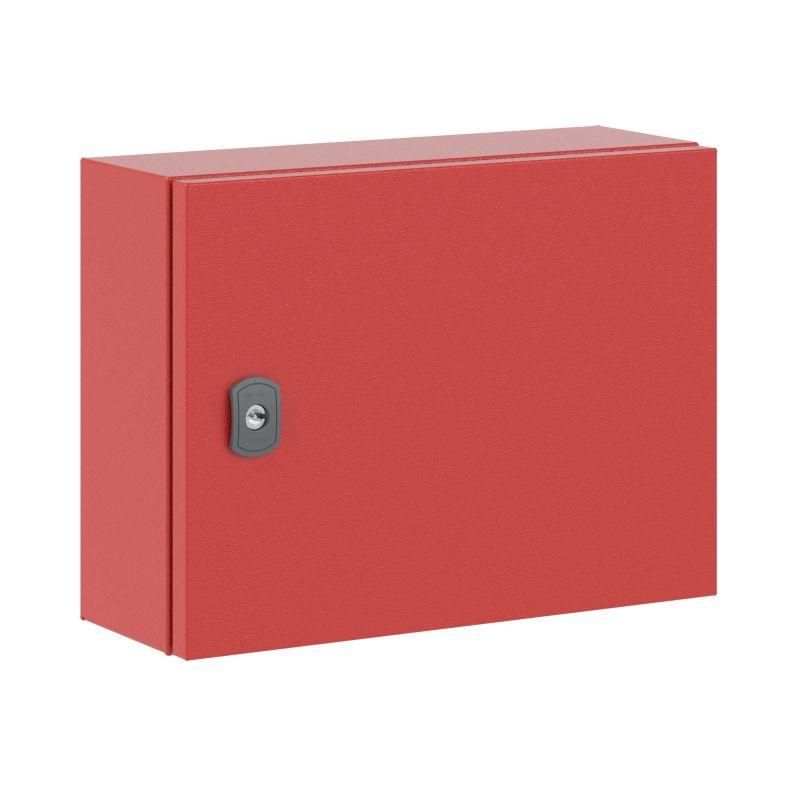

Корпус навесной ST с М/П ВхШхГ 200x300x150 мм RAL3020 красный | R5ST0231-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм RAL3020 от DKC (ДКС), артикул r5st0231-ral3020, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и помещений с повышенными требованиями к защите.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм RAL3020 используется для установки аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода, устройств защиты и других элементов электрощитового оборудования. Подходит для наружной и внутренней установки - в том числе в местах с высокой запылённостью, влагой, перепадами температур. Применяется на объектах ЖКХ, промышленности, транспорте, энергетике и сельском хозяйстве.

Технические характеристики

• Размеры: 200×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - устойчив к холоду, влажности и агрессивным средам
• Группа горючести: Г1 - самозатухающий материал
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Цвет: красный RAL 3020
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Крепление: настенное, напольное, на столб - все варианты поддерживаются
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 200x300x150 мм RAL3020 совместим с любым оборудованием, которое крепится на DIN-рейку или с помощью болтов к панели. Монтажная панель имеет универсальную разметку - отверстия расположены в двух направлениях, что упрощает размещение устройств произвольной формы. Для крепления используются стандартные анкеры или болты. Кабельный ввод осуществляется через сплошной фланец - после сверления отверстий под нужный диаметр. Наличие реверсивной двери позволяет выбрать удобное направление открывания при ограниченном пространстве вокруг корпуса. Соединение в ряд выполняется с использованием специальных кронштейнов (не входят в комплект).

Безопасность и стандарты

• Защита IP66 соответствует EN 60529 - гарантирует работу в дождь, песчаные бури, мойках
• Ударопрочность IK10 соответствует EN 62262 - устойчив к механическим воздействиям, включая случайные удары инструментом
• Сейсмостойкость 9 баллов - прошла тестирование на соответствие требованиям для сейсмоактивных регионов
• Климатические классы УХЛ1, ОМ2, ОМ3 - сертифицированы для работы в суровых условиях России и стран СНГ
• Корпус не содержит легкоплавких материалов - соответствует группе горючести Г1

Преимущества

• Высокая прочность благодаря стальной конструкции и толщине материала 1,2–1,8 мм
• Порошковое покрытие RAL 3020 - устойчиво к выцветанию, химическим веществам и царапинам
• Застекленная дверь снижает необходимость вскрытия корпуса при проверке состояния оборудования
• Вентилируемая дверь предотвращает перегрев внутри при длительной нагрузке
• Поддержка всех типов монтажа - настенного, напольного, на столбе - увеличивает гибкость размещения
• Сплошной фланец исключает попадание влаги и насекомых через кабельные вводы
• Комплексная комплектация - всё необходимое для сборки уже в наличии

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• При установке в плотные массивы (например, в стенах с теплоизоляцией) требуется обеспечить воздушный зазор для вентиляции
• Комплект заземления не включает провода - необходимо приобрести их отдельно
• Размеры корпуса ограничивают количество установленного оборудования - не подходит для крупных щитов с большим числом модулей

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматический контроль освещения во дворе многоквартирного дома
• Контрольный щит на производственной линии с частыми мойками
• Аппаратура автоматического учета электроэнергии на внешнем фасаде здания

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной панели - они подходят для стандартных DIN-реек и креплений типа M4/M5
• При установке на столб используйте дополнительно металлический кронштейн - он не входит в комплект
• При необходимости ввода большого количества кабелей - просверлите дополнительные отверстия в фланце, затем закройте их термоусадкой или пластиковыми втулками
• Из-за малой глубины (150 мм) корпус не подходит для установки больших преобразователей частоты - выбирайте его только для коммутационных и управляющих устройств
• При эксплуатации в зимний период - следите за конденсацией внутри; при необходимости установите нагревательный элемент (внутреннее пространство позволяет)
• При соединении нескольких корпусов в ряд - соблюдайте минимальный зазор 50 мм между ними для обслуживания
