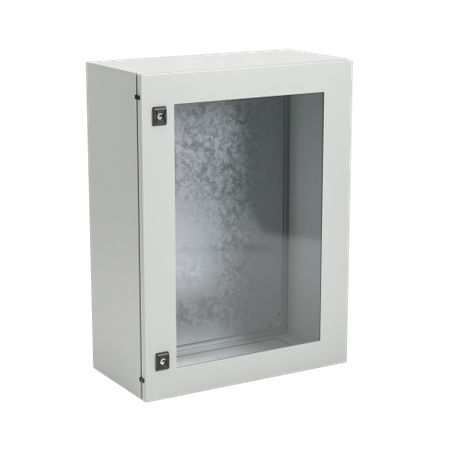

Корпус сварной навесной ST с прозрачной дверью и М/П ВхШхГ 1000 x 800 300 | R5STХ1083 DKC ДКС R5STX1083

Корпус навесной серии ST с монтажной панелью и прозрачной дверью 1000x800x300 мм от DKC (ДКС), артикул r5stx1083, предназначен для защиты электрооборудования в условиях повышенной влажности, запыленности и механических воздействий. Подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Этот корпус используется для размещения коммутационного оборудования, автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов управления. Применяется в промышленных объектах, на насосных станциях, в системах водоснабжения, на транспорте, в энергообъектах и на открытых площадках. Благодаря защите IP65 и ударопрочности IK10, корпус выдерживает агрессивные условия - от дождя до случайных ударов инструментом.

Технические характеристики

• Габариты: 1000×800×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь, толщина 1,2 мм
• Материал двери: сталь, толщина 1,5 мм с закалённым стеклом
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Ударопрочность: IK10 (высокая устойчивость к механическим ударам)
• Покрытие: порошковое, цвет 7035 (серый матовый)
• Количество дверей: одна, прозрачная
• Замки: два, под ключ с двойной бородкой
• Монтажная панель: да, готова к установке метрических креплений
• Способ монтажа: настенный, возможна фиксация на столбе
• Возможность соединения в ряд: да

Совместимость и монтаж

Корпус совместим с любым оборудованием, соответствующим метрическому стандарту крепления. Монтажная панель уже имеет перфорацию под M4–M8 болты - не требует доработки. Для настенной установки предусмотрены кронштейны на задней стенке; для крепления на столбе - отверстия в нижней части корпуса. Возможна сборка нескольких корпусов в один ряд - для этого используются специальные соединители (не входят в комплект, приобретаются отдельно).

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и EN 62208 по степени защиты IP65 и классу ударопрочности IK10. Конструкция исключает доступ к токоведущим частям при закрытой двери. Порошковое покрытие устойчиво к химическим веществам и УФ-излучению, что делает корпус безопасным для длительной эксплуатации на открытом воздухе.

Преимущества

• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Внутренняя сторона двери покрыта вспененным полиуретаном - усиливает герметичность и снижает риск конденсата
• Загиб кромок корпуса препятствует попаданию влаги и мусора через зазоры
• Автоматизированная трёхступенчатая окраска гарантирует долгую сохранность внешнего вида
• Высокая жесткость конструкции обеспечивает сейсмоустойчивость и виброустойчивость
• Две точки запирания увеличивают надёжность и безопасность

Ограничения применения

Не предназначена для постоянного погружения в воду - IP65 не обеспечивает защиту от подводного давления. Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щелочи) без дополнительной защиты. Температурный режим эксплуатации ограничен диапазоном, указанным производителем - проверьте данные на этикетке перед установкой в экстремальных климатических зонах.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожном участке
• Шкаф автоматики для системы освещения на автостоянке
• Контрольный щит на производственном конвейере с высокой запылённостью
• Аварийный выключатель на столбе рядом с дорогой

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на стене или столбе точно соответствуют габаритам корпуса - расстояние между крепёжными точками составляет 920×720 мм
• При использовании в сырых местах используйте термокомпенсирующие вставки в кабельных вводах - это предотвратит образование конденсата внутри
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 10 мм между соседними элементами для вентиляции
• Заглушки заводских отверстий не снимайте без необходимости - они обязательны для сохранения IP65
• Проверяйте плотность прилегания двери после установки - при наличии люфтов затяните замки равномерно
