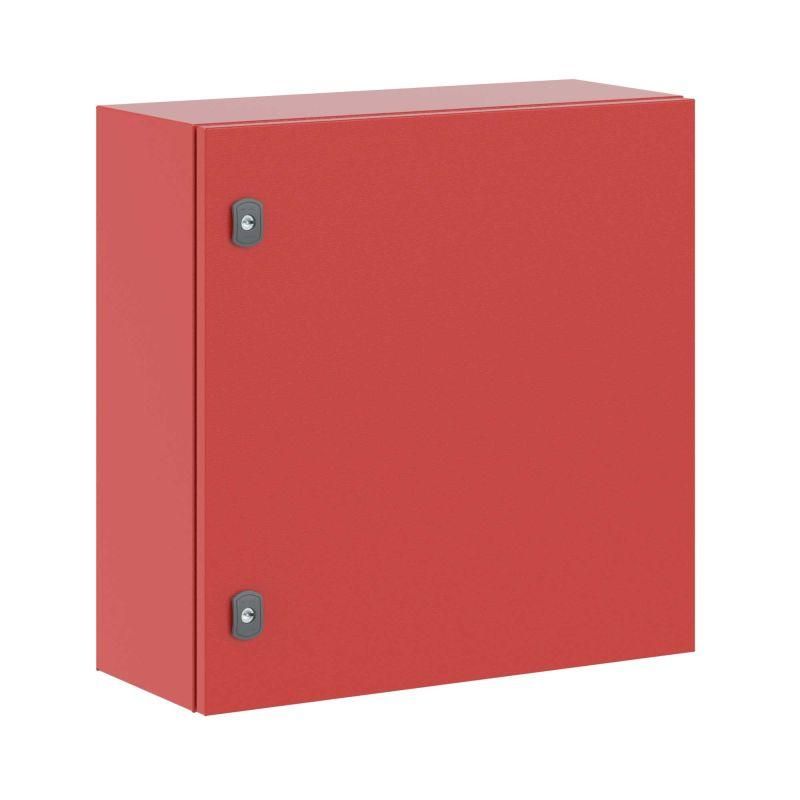

Корпус навесной ST с М/П 600х600х250мм RAL3020 DKC R5ST0669-RAL3020 ДКС

Корпус навесной металлический 600x600x250мм RAL3020 от DKC (арт. r5st0669-ral3020) предназначен для установки внутри помещений коммуникационного и силового оборудования в системах автоматизации и распределения энергии. Его прочная стальная конструкция и высокий уровень защиты делают его надёжным решением для промышленных условий.

Назначение и область применения

Корпус навесной металлический 600x600x250мм RAL3020 используется для защиты внутреннего оборудования - модулей управления, контакторов, реле, автоматических выключателей, терминалов связи - от внешних воздействий. Подходит для монтажа на стену в цехах, на объектах ЖКХ, транспорта, пищевой и химической промышленности. Применяется там, где требуется устойчивость к запылённости, влаге, механическому воздействию и перепадам температур.

Технические характеристики

• Размеры: 600×600×250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020 (красный)
• Монтажная плита: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный воздух
• Группа горючести: Г1 - материал трудновоспламеняемый

Совместимость и монтаж

Корпус навесной металлический 600x600x250мм RAL3020 рассчитан на вертикальную установку на стену с помощью предварительно подготовленных точек крепления. Монтажная плата имеет универсальную сетку отверстий - позволяет фиксировать DIN-рейки, платы и оборудование любой стандартизированной формы. Для ввода кабелей предусмотрен сплошной фланец - можно просверливать отверстия под нужный диаметр. Дверь реверсивная - её можно собирать с правой или левой стороны открывания. Закрывается на два поворотных замка. Наличие заземляющего комплекта (без проводов) требует самостоятельного подключения медного провода к болтовому соединению внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: степень защиты IP66 исключает попадание пыли и жидкости; класс IK10 обеспечивает безопасность при случайных ударах; группировка по горючести Г1 снижает риск возгорания. Климатические категории УХЛ1, ОМ2, ОМ3 позволяют использовать корпус в помещениях с повышенной влажностью, перепадами температур и наличием агрессивных паров.

Преимущества

• Высокая жесткость конструкции благодаря увеличенной толщине стали в двери и монтажной пластине
• Цвет RAL3020 - отличная видимость и соответствие цветовым схемам на предприятиях
• Фланец цельнолитой - удобство при формировании кабельных вводов без необходимости доплатить за аксессуары
• Двунаправленная разметка монтажной плиты - экономия времени при сборке
• Реверсивная дверь - гибкость расположения при ограниченном доступе

Ограничения применения

Не предназначен для наружной установки без дополнительной защиты от прямых осадков и солнечного нагрева. Температурный режим работы ограничен климатическим исполнением - не рекомендован для открытых площадок с постоянными зимними минусами ниже –40C. Отсутствие готовых кабельных вводов требуют доработки - необходимо иметь инструмент для сверления. Не совместим с оборудованием, требующим более крупных габаритов - максимальная глубина 250 мм ограничивает использование больших преобразователей частоты или АВР-блоков.

Примеры использования

• Щит управления насосной станцией в канализационном колодце
• Распределительный щит на участке конвейера в пищевом цехе
• Автоматизированный пункт контроля технологического процесса в химическом производстве
• Электрошкаф для PLC-системы в холодильном комплексе

Практические советы

• Перед монтажом проверьте, что стена способна выдерживать вес корпуса - с учётом нагрузки оборудования масса достигает ~25–30 кг
• При сверлении отверстий во фланце используйте свёрла по металлу и смазку - металл толстый, легко заклинивает инструмент
• Заземление обязательно - даже если система работает на низком напряжении, наличие контура снижает риск повреждения чувствительной электроники
• Для длительной эксплуатации периодически проверяйте состояние замков и уплотнителей двери - они обеспечивают сохранение степени защиты IP66
• Артикул r5st0669-ral3020 - единственный вариант этого корпуса в серии RAM block с таким цветом и размером - другие модели имеют другую глубину или окраску
