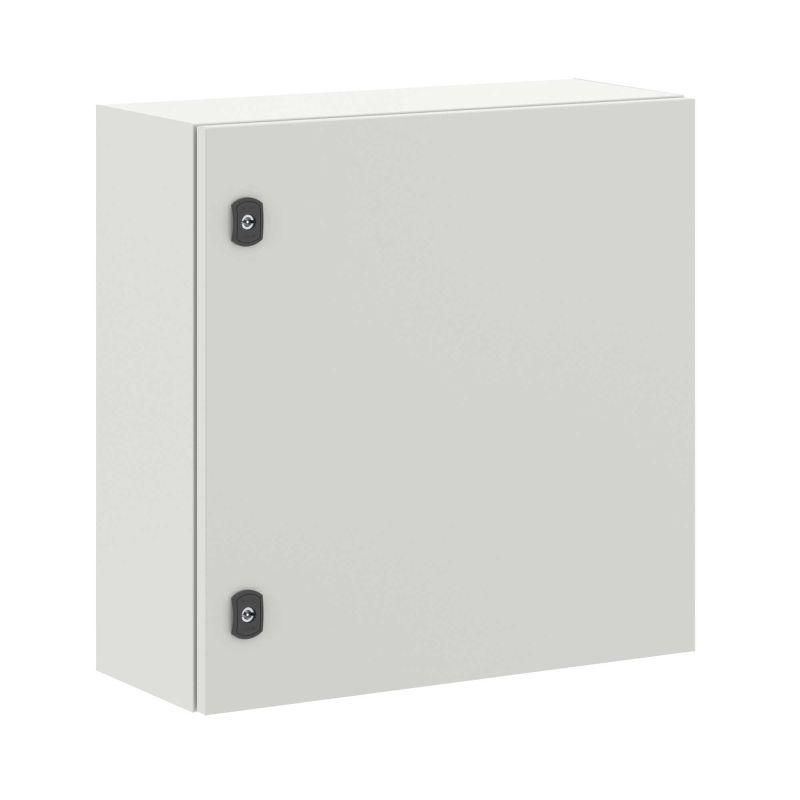

Корпус навесной STE с М/П ВхШхГ 600x600x250 мм | R5STE0669 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм от DKC (ДКС), артикул r5ste0669, предназначен для защиты аппаратуры управления и распределения энергии в условиях открытых площадок и жестких сред. Благодаря прочному стальному корпусу, IP66 и IK10, он выдерживает внешние воздействия, сохраняя работоспособность оборудования внутри.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм используется для размещения устройств автоматизации, контакторов, реле, модулей ввода/вывода, преобразователей частоты и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, промышленного производства. Применяется там, где требуется надежная защита от пыли, воды, механических ударов и вибраций.

Технические характеристики

• Размеры: 600×600×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутренних компонентов
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для обслуживания и кабельного ввода
• Фланец: один сплошной - для ввода кабелей с возможностью герметизации
• Крепление: возможность настенного, навесного, напольного и на столбовом креплении
• Объединение в ряд: возможно - несколько корпусов можно соединить друг с другом

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм легко монтируется любым из указанных способов:

• На стену - через предварительно установленные кронштейны или анкерные болты
• На столб - с использованием специальных хомутов или опорных платформ
• На полу - благодаря нижнему основанию, которое допускает установку на ровную поверхность
• В стену - при необходимости встраивания в перегородку (требует подготовки проема)

Монтажная панель имеет стандартизированные отверстия под DIN-рейки и крепления для оборудования. Кабели вводятся через сплошной фланец - после прокладки рекомендуется использовать кабельные вводы с уплотнением. Для соединения нескольких корпусов в ряд используйте совпадающие кромки и крепежные отверстия по боковым стенкам.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в промышленной среде:

• Защита IP66 исключает попадание пыли и воды под давлением - безопасно даже при мойке оборудованния
• Индекс IK10 гарантирует устойчивость к преднамеренным или случайным ударам
• Сейсмическая устойчивость 9 баллов делает его подходящим для регионов с повышенной сейсмической активностью
• Климатические классы УХЛ1 и ОМ2–ОМ3 обеспечивают работу при температуре от −40C до +40C и влажности до 98%
• Порошковое покрытие не содержит токсичных веществ, соответствует экологическим нормам

Преимущества

• Высокая жесткость конструкции - корпус выполнен из одного листа стали с точечной сваркой, снижает риск деформаций
• Монтажная панель из thicker оцинкованной стали - выдерживает значительные весовые нагрузки от оборудования
• Реверсивная дверь - удобство при расположении корпуса в ограниченном пространстве
• Застекленная дверь - минимизирует необходимость вскрытия корпуса для контроля состояния
• Вентилируемая дверь - снижает риск перегрева при длительной работе оборудования
• Сплошной фланец и комплект заземления - готовые решения для быстрого подключения к сети защиты
• Возможность комбинирования в ряд - экономия места и унификация системы

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равен IP68
• При установке в стену требуются дополнительные работы по формированию проема и выводу кабелей
• Максимальная масса оборудования на монтажной панели должна рассчитываться отдельно - корпус не является несущей конструкцией для тяжелых силовых щитов выше 100 кг
• Порошковое покрытие чувствительно к острым предметам - при транспортировке и монтаже избегайте царапин и ударов инструментами
• Не рекомендовано использование в местах с постоянными взрывоопасными газами - не взрывозащищён

Примеры использования

• Щит управления насосной станцией на уличной площадке
• Распределительный пункт на железнодорожной станции
• Автоматический контур освещения парковки
• Электрошкаф для PLC и I/O-модулей на пищевом производстве
• Контрольный пункт для систем видеонаблюдения на границе территории

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной панели вашему оборудованию - типоразмеры DIN-реек стандартные, но некоторые устройства имеют нестандартные крепления
• При установке на столб используйте дополнительно антикоррозийные прокладки между корпусом и опорой
• Для лучшей теплоотдачи в закрытых помещениях с большим тепловыделением - используйте вентилируемую дверь и предусмотрите свободное пространство вокруг корпуса
• При соединении нескольких корпусов в ряд - соблюдайте минимальный зазор 50 мм между соседними изделиями для доступа к дверям
• Проверяйте целостность уплотнителей двери перед первым запуском - они должны плотно прилегать ко всему периметру
• Артикул r5ste0669 - совместим с другими изделиями серии RAM block; все комплектующие (замки, фланцы, панели) являются взаимозаменяемыми в рамках этой линейки
