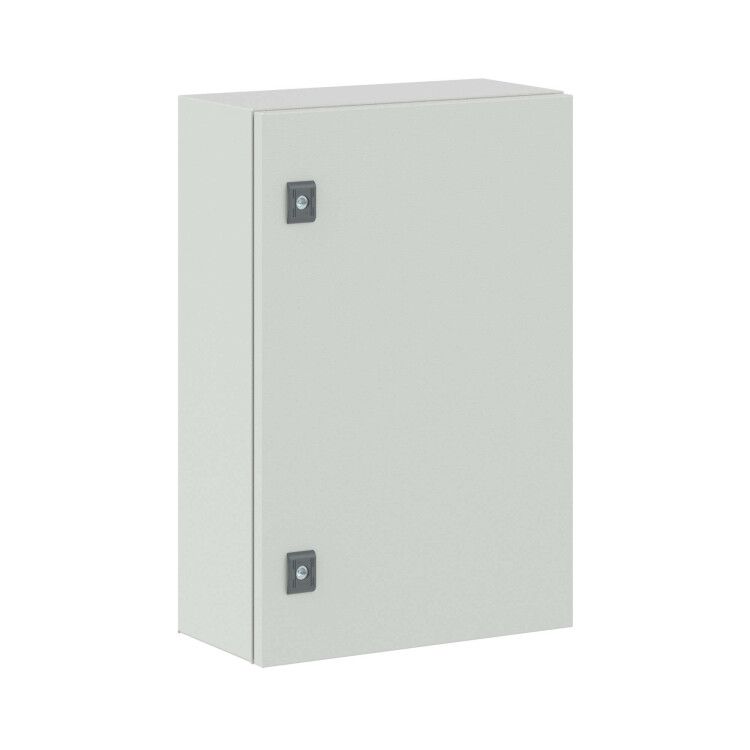

Корпус сварной навесной ST без М/П ВхШхГ 600 x 400 200 | R5ST0642WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 600x400x200 мм от DKC предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок. Благодаря прочному стальному корпусу, защите IP66 и ударопрочности IK10, этот корпус ST выдерживает жесткие внешние воздействия - идеально подходит для уличной установки в промышленных объектах.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 600x400x200 мм используется для защиты электронных и электромеханических устройств: контакторов, реле, модулей автоматики, преобразователей частоты, коммуникационных интерфейсов. Подходит для монтажа на стене или столбе в местах с высокой запыленностью, перепадами температур, повышенной влажностью и риском механических повреждений. Применяется на заводах, насосных станциях, элеваторах, участках сельскохозяйственной техники, автономных системах освещения и других объектах с требованиями к защите от окружающей среды.

Технические характеристики

• Размеры: 600×400×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм, дверь - сталь 1,5 мм
• Защита: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: да - позволяет адаптировать расположение внутреннего оборудования
• Крепление на столб: да - предусмотрены точки для болтового крепления к вертикальным опорам
• Подходит для метрического монтажа: да - совместим со стандартными DIN-рейками и метрическими креплениями

Совместимость и монтаж

Корпус ST 600x400x200 мм не имеет встроенной монтажной панели - оборудование крепится напрямую к регулируемой пластине внутри корпуса. Для сборки используйте стандартные M4–M8 крепежи. Кабельный ввод осуществляется через сплошной фланец - перед установкой просверливается необходимое количество отверстий. Монтаж возможен на любой плоской вертикальной поверхности (стена, забор, колонна) с помощью предложенного комплекта крепежа. Обязательно соблюдайте допустимые нагрузки на крепежные элементы - максимальная масса установленного оборудования не должна превышать 25 кг.

Безопасность и стандарты

• Соответствие EN 50102 (стандарт для электротехнических корпусов)
• Исполнение по GOST 15150 - класс УХЛ1 для холодного климата
• Соблюдаются нормы безопасности IEC 61439-1 для распределительных щитов
• Электроизоляция обеспечивается конструкцией корпуса - все металлические части заземлены через комплект заземления (проводники не входят в комплект)

Преимущества

• Высокая степень защиты IP66 гарантирует работу даже во время дождей и песчаных бурь
• Ударопрочность IK10 снижает риск повреждения при случайном попадании предметов или оборудованием
• Регулируемая монтажная пластина позволяет точно выставить положение аппаратов без необходимости доработки корпуса
• Две точки запирания увеличивают безопасность доступа и препятствуют самопроизвольному открыванию
• Порошковое покрытие устойчиво к царапинам, химическим веществам и UV-лучам
• Компоненты корпуса легко заменить - дверь реверсивная, можно поменять сторону открывания

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в жидкости - IP66 не предусматривает длительного под ания
• Отсутствует встроенная система вентиляции; при большой теплотворной способности оборудования требуется принудительное охлаждение
• Комплект заземления содержит только клеммы и планки - провода необходимо приобрести отдельно
• Не рекомендован для установки в зонах с активной коррозией (например, поблизости от морской воды без дополнительной антикоррозийной подготовки)
• Объем 48 литров ограничен - не подходит для крупногабаритных контроллеров или больших АВР

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Автоматический пункт питания светильников на трассе
• Контрольный шкаф для системы видеонаблюдения на территории предприятия
• Распределительный щит на грузовой терминал с датчиками веса и контроля движения
• Аппаратура связи на железнодорожной станции, смонтированная на столбе рядом с путями

Практические советы

• Перед монтажом проверьте посадочные отверстия на фланце - они должны соответствовать диаметрам вводных кабельных муфт
• При использовании на столбе обязательно примените антивандальные крепления и защитную решётку вокруг корпуса
• Чтобы избежать конденсата внутри, особенно зимой, рассмотрите возможность установки нагревательного элемента (не входящего в комплект)
• Для удобства обслуживания выбирайте место с минимальным уровнем затенения и свободным подходом к дверям
• Проверьте соответствие размеров внутренних устройств - максимальная глубина установки составляет около 170 мм после учета задней стенки и фланца
• Корпус ST 600x400x200 мм от DKC совместим с другими изделиями серии RAM block - можно использовать одинаковые аксессуары и методы сервисного обслуживания
