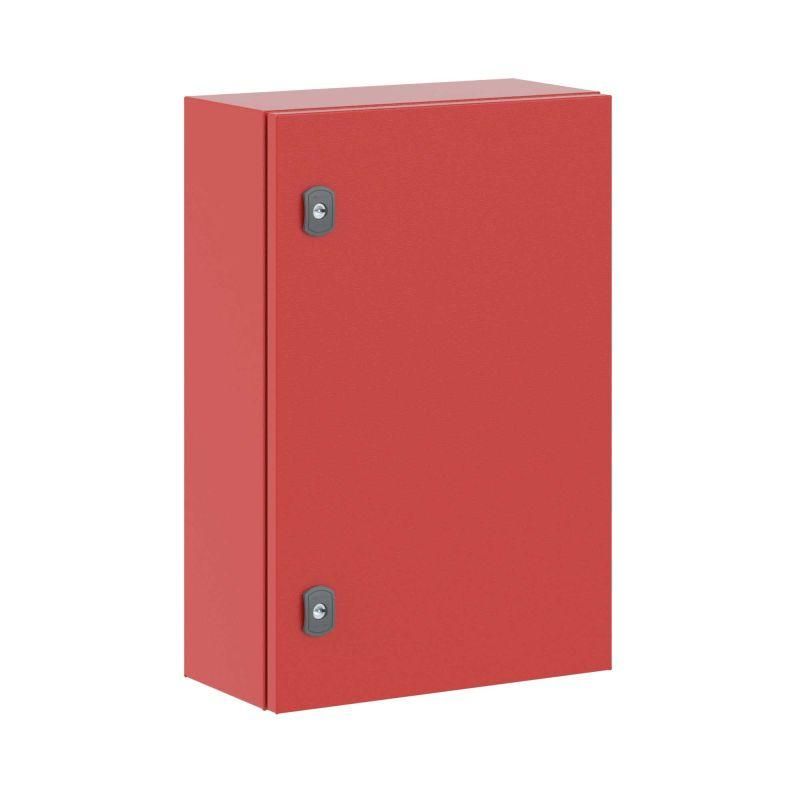

Корпус навесной ST с М/П ВхШхГ 600x400x200 мм RAL3020 красный | R5ST0642-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x400x200 мм RAL3020 от DKC (ДКС) - прочный металлический ящик с внутренней платой для монтажа оборудования в условиях улицы или внутри помещений. Артикул r5st0642-ral3020 подходит для распределительных щитов, систем автоматизации и управления, где важна надежная защита от внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 600x400x200 мм RAL3020 предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленности. Благодаря высокой степени защиты и ударопрочности используется там, где возможны механические воздействия, осадки, запыление или вибрация.

Технические характеристики

• Размеры: 600×400×200 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: красный (RAL3020)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования без открытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей
• Соединение в ряд: да - можно монтировать несколько корпусов рядом без зазора
• Тип крепления: настенное, напольное, на столбе - универсальная система крепления

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x400x200 мм RAL3020 совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратуры. Монтажная панель имеет перфорацию под M4 и M6 крепеж, что позволяет легко фиксировать оборудование любой формы. Для установки используются предложенные в комплекте кронштейны - они подходят для бетона, кирпича, металлоконструкций и деревянных поверхностей. Кабельный ввод осуществляется через сплошной фланец с возможностью последующего сверления отверстий под нужный диаметр. Наличие двух поворотных замков обеспечивает безопасную фиксацию двери без необходимости дополнительных замков.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электротехнических устройств: степень защиты IP66 исключает попадание воды и пыли даже при сильном дожде или мойке; ударопрочность IK10 защищает от случайных ударов инструментом или оборудованием. Сейсмостойкость 9 баллов делает его пригодным для регионов с активной сейсмической деятельностью. Цвет RAL3020 - термостойкий порошковый состав, не выгорает на солнце и не трескается при перепадах температур. Все материалы имеют сертификаты соответствия ГОСТ и международным нормам IEC 62208.

Преимущества

• Высокая жесткость конструкции благодаря толстой стали - корпус не деформируется при нагрузках
• Двунаправленная разметка монтажной панели ускоряет сборку и снижает риск ошибок
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Защита от взлома: два поворотных замка и усиленная рамка двери
• Вентилируемая и застекленная дверь - одновременно обеспечивают теплообмен и контроль состояния
• Соединение в ряд - экономия места и упрощение обслуживания нескольких щитов
• Комплексная комплектация - всё необходимое для монтажа уже в наличии

Ограничения применения

Корпус навесной с монтажной панелью ВхШхГ 600x400x200 мм RAL3020 не предназначен для установки в зонах с постоянным погружением в воду - IP66 не гарантирует длительное пребывание под водой. Также не рекомендовано использовать в средах с агрессивными химическими веществами (например, кислоты, растворители), так как порошковое покрытие не рассчитано на такие воздействия. Объем корпуса ограничен - не подходит для крупногабаритных устройств, таких как большие частотники или АВР с несколькими секциями. Необходимо учитывать тепловыделение установленного оборудования - при большой плотности компонентов требуется принудительная вентиляция.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматический щит на конвейере в пищевой промышленности
• Контрольный шкаф на железнодорожной станции
• Аварийный источник питания в холодильном комплексе
• Узел управления освещением на парковке

Практические советы

• Перед монтажом проверьте посадочные отверстия на фланце - при необходимости просверлите их под нужный диаметр кабеля, используя сверло по металлу
• Используйте кабельные вводы с уплотнителями, чтобы сохранить IP66 при проходе кабелей
• Не забудьте подключить заземление - комплект содержит элементы, но не провода, их нужно проложить самостоятельно
• При установке на столб - закрепите корпус с помощью U-образных кронштейнов, а не только болтов, чтобы избежать прогиба
• При использовании в холодном климате - убедитесь, что установленное оборудование рассчитано на температуру ниже −30C
• При групповой установке нескольких корпусов r5st0642-ral3020 - соблюдайте минимальный зазор 10 мм между соседними шкафами для вентиляции
