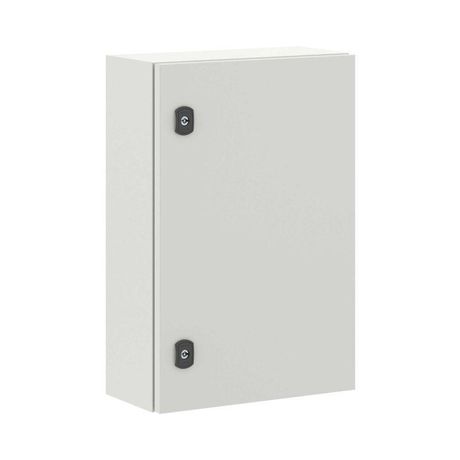

Корпус навесной STE с М/П ВхШхГ 600x400x200 мм | R5STE0642 DKC ДКС

Корпус навесной с монтажной панелью 600x400x200 мм IP66 от DKC (ДКС), артикул r5ste0642, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью 600x400x200 мм IP66 используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, терминалов связи - в условиях уличной эксплуатации. Подходит для установки на объектах энергообеспечения, промышленных участках, насосных станциях, системах освещения и других местах, где требуется защита от пыли, воды и механических повреждений.

Технические характеристики

• Размеры: 600×400×200 мм (Ш×В×Г)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: сплошной, для ввода кабелей
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - удобна для доступа к тыльной стороне оборудования
• Цвет: RAL 7035 (серый каменный)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус навесной с монтажной панелью 600x400x200 мм IP66 легко монтируется несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - благодаря наличию креплений для трубчатых опор
• На полу - за счет нижнего основания, позволяющего установить корпус на ровную поверхность
• В стену - возможно углубление в кладку при необходимости скрытой установки

Корпус можно соединять в ряд - несколько единиц можно расположить рядом без потери герметичности, используя совместимые элементы крепления. Все детали корпуса изготовлены из одного листа стали методом сварки, что исключает деформацию при нагрузке и снижает риск протечек.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 - соответствие EN 50102
• Климатические классы УХЛ1, ОМ2, ОМ3 - регламентированы ГОСТ 15150
• Сейсмостойкость 9 баллов - проверена по шкале MSK-64
• Порошковое покрытие - устойчиво к коррозии, UV-лучам и перепадам температур

Преимущества

• Высокая прочность: стальной корпус толщиной 1,5 мм и усиленная монтажная панель 1,8 мм обеспечивают долговечность даже при значительных нагрузках
• Удобство обслуживания: реверсивная дверь, застекленная передняя часть и задняя дверь позволяют работать с оборудованием без демонтажа корпуса
• Эффективная вентиляция: наличие вентилируемых элементов снижает риск перегрева внутри корпуса
• Герметичность: сплошной фланец и плотные уплотнители гарантируют сохранение степени защиты IP66 при длительной эксплуатации
• Модульность: возможность соединения нескольких корпусов в ряд упрощает масштабирование систем

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не эквивалентен IP68
• При установке в стену необходимо предусмотреть достаточную глубину проема - внутренний объем ограничен (200 мм глубины)
• Из-за веса корпуса (более 15 кг) требует прочного крепления; не рекомендуется монтировать на слабые или хрупкие поверхности
• Порошковое покрытие устойчиво, но может повредиться при механическом воздействии острыми предметами - не использовать для резких ударов или сверления без подготовки

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на столбе для уличного освещения
• Корпус для PLC и частотника на производственной линии с высокой запыленностью
• Аппаратура автоматического учета электроэнергии на подстанции
• Система контроля доступа в зонах с повышенной влажностью (например, теплицы, холодильные камеры)

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметрам кабельных вводов - фланец рассчитан на стандартные вводы до 32 мм
• При установке на столб используйте болтовые крепления с антивибрационными прокладками - корпус имеет хорошую сейсмостойкость, но вибрации могут ослабить соединения
• Для работы в условиях сильной влаги дополнительно убедитесь, что все кабели заведены через герметичные вводы и закреплены хомутиками
• При использовании застекленной двери избегайте попадания прямых солнечных лучей на стекло - возможен нагрев и конденсация внутри
• Корпус DKC r5ste0642 совместим с другими изделиями серии RAM block - при замене или расширении системы можно использовать аналогичные комплектующие
