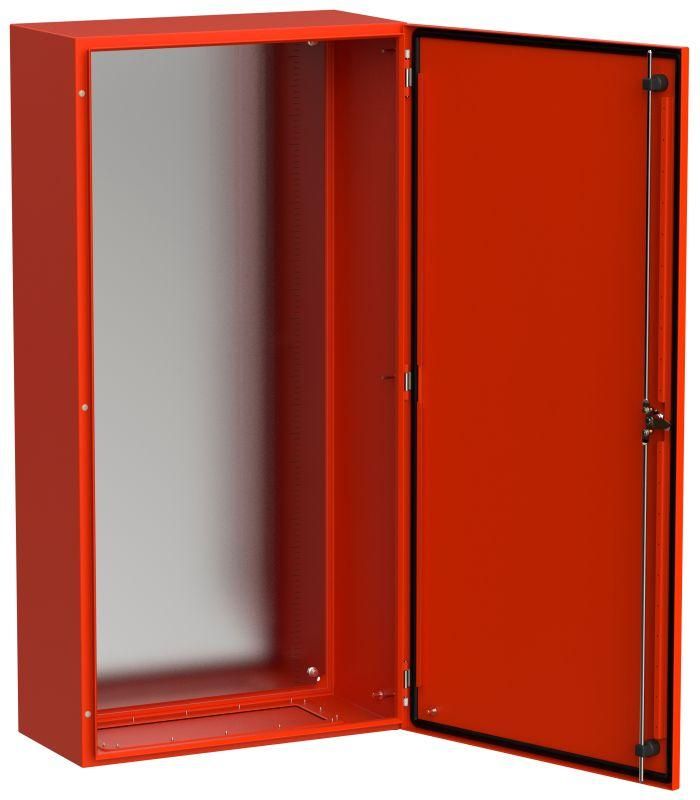

Корпус металлический ЩМП-120.60.30 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-120-060-030-66 IEK

Корпус металлический ЩМП-120.60.30 УХЛ1 IP66 RAL3020 красный - это прочный щит с монтажной панелью от бренда IEK, серийно выпускаемый в рамках линейки TITAN. Подходит для наружной установки в системах пожарной автоматики, управления насосами и распределения электроэнергии до 630 А. Артикул ti5-13-n-120-060-030-66 обеспечивает точную идентификацию модели.

Назначение и область применения

Корпус ЩМП-120.60.30 УХЛ1 предназначен для монтажа внутреннего оборудования в условиях открытой установки - на улице, в технических помещениях, на объектах с высокой влажностью или запыленностью. Применяется в системах пожарной автоматики: шкафы управления насосными станциями, контрольно-сигнальные устройства, системы оповещения. Благодаря защищённому исполнению UHL1 и классу IP66, корпус выдерживает перепады температур, осадки и воздействие агрессивной среды.

Технические характеристики

• Размеры корпуса: 1200×600×300 мм (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимая нагрузка на коммутирующее оборудование внутри
• Цвет: красный (RAL 3020), устойчивый к выцветанию
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - жестко соединена с корпусом, исключает доступ из верхней части
• Наличие замка: да - однозапорный механизм для предотвращения несанкционированного доступа
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Исполнение: УХЛ1 - работает при температурах от −40C до +40C

Совместимость и монтаж

Корпус ЩМП-120.60.30 УХЛ1 имеет готовую монтажную панель - плоскую стальную пластину с отверстиями под DIN-рейки и крепления для аппаратов. Монтировать можно только методом открытой установки: на стену, столб или фундамент. Для крепления предусмотрены специальные проушины с отверстиями под болты M8–M10. Не требует сварки - все элементы уже собраны. Перед установкой проверьте соответствие посадочных отверстий в стене и габаритам корпуса. Глубина 300 мм позволяет разместить большинство модульных устройств до 12 модулей на DIN-рейке.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Класс защиты IP66 обеспечивает безопасность при работе в сыром воздухе, дожде, песчаных бурях. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала. Цвет RAL 3020 не влияет на теплопередачу - не вызывает перегрева при прямом солнечном свете.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и толщине 1 мм
• Готовая монтажная панель снижает время сборки на 30–40%
• Защита IP66 исключает необходимость в дополнительных кожухах или навесах
• УХЛ1-исполнение делает возможным применение в холодных регионах России
• Производство по технологии TITAN - единый контроль качества, минимальный брак

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Толщина стали 1 мм недостаточна для установки тяжёлого оборудования массой более 50 кг без усиления
• Закрытый тип крышки не позволяет проводить обслуживание сверху - доступ только через переднюю дверцу
• Не совместим с монтажом в стенной нише - требуется свободное пространство вокруг для вентиляции

Примеры использования

• Шкаф управления пожарным насосом на автозаправочной станции
• Распределительный щит сигнализации пожара в многоэтажном офисе
• Контрольный пункт автоматического пожаротушения на складе
• Аппаратный щит для насосной группы в водопроводной сети на улице

Практические советы

• Перед монтажом проверьте, что входные кабели имеют достаточный радиус изгиба - корпус не предусматривает кабельные вводы, их нужно устанавливать дополнительно
• Для продления срока службы используйте антикоррозийные составы на крепёж и места стыков
• При установке на открытом участке ориентируйте дверцу так, чтобы она не находилась под прямыми солнечными лучами весь день - это снизит нагрев внутри
• Убедитесь, что внутреннее оборудование не превышает допустимую нагрузку 630 А - особенно важно при использовании частотных преобразователей
• Артикул ti5-13-n-120-060-030-66 - единственный идентификатор для заказа запчастей и замены дверцы/замка
