Корпус металлический ЩМП-40.40.15 УХЛ1 IP66 TITAN 5 | TI5-10-N-040-040-015-66 IEK

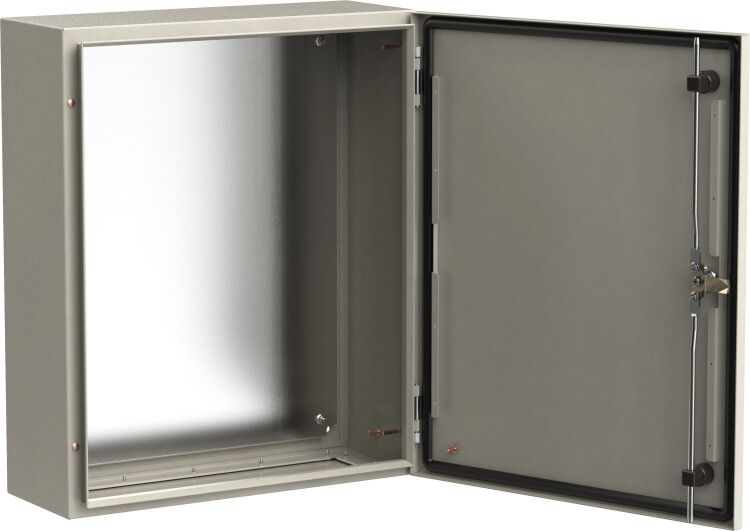

Корпус металлический ЩМП-40.40.15 УХЛ1 IP66 от IEK (ИЭК) - это прочный монтажный щит для наружной установки, предназначенный для размещения электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-040-040-015-66 относится к серии TITAN и рассчитан на длительную эксплуатацию в промышленной среде.

Назначение и область применения

Корпус металлический ЩМП-40.40.15 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленной автоматизации. Благодаря защите IP66 и классу климатического исполнения УХЛ1, ЩМП-40.40.15 УХЛ1 IP66 выдерживает воздействие дождя, снега, пыли и температур от −40C до +40C.

Технические характеристики

• Тип изделия: щит монтажный
• Материал корпуса: сталь с толщиной стенок 1 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Климатическое исполнение: УХЛ1 - устойчивость к холодному и влажному климату
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое напыление с предварительным грунтованием
• Номинальный ток: 630 А - допустимая нагрузка на внутренние коммутационные устройства
• Способ монтажа: открытая установка (на стену, опору или фундамент)
• Дверца: одинарная, с замком
• Крышка: закрытого типа, плотно прилегает к раме
• Монтажная панель: да - возможность крепить оборудование на DIN-рейках и кронштейнах
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩМП-40.40.15 УХЛ1 IP66 совместим со всеми типами стандартных модульных устройств, крепящихся на DIN-рейке. Для монтажа требуется минимум инструментов: отвертки, гаечные ключи, сверло. Корпус имеет готовые отверстия для крепления на стену или столб. Кабельные вводы не входят в комплект - их необходимо выбирать отдельно в зависимости от сечения проводов. В комплекте есть крепеж для навески дверцы и проводник заземления - они уже установлены на заводе. Обязательно проверьте соответствие посадочных размеров: внешний габарит 400×400×150 мм, глубина позволяет разместить до двух рядов модулей.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Конструкция выполнена из стали с двойной заковкой кромок - это исключает острые края и повышает ударопрочность. Порошковое покрытие не содержит свинца и хрома(VI), безопасно для окружающей среды. Наличие замка и плотного прижима дверцы снижает риск случайного доступа к токоведущим частям. Заземление через заводской проводник выполняет функцию защитного зануления согласно ПУЭ.

Преимущества

• Высокая коррозионная стойкость благодаря двухэтапной обработке: грунтование + порошковое покрытие
• Жесткая конструкция: двойная заковка кромок увеличивает устойчивость к деформациям
• Готовая комплектация: замок, навеска, заземляющий провод - всё включено
• Работает в экстремальных условиях: от мороза до дождя и песчаных бурь
• Произведён на современном роботизированном участке - точность сборки и единый контроль качества

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендован для постоянного погружения в воду - IP66 защищает от струй, но не от подтопления
• Толщина стенки 1 мм достаточна для большинства применений, но при механических ударах возможна деформация - не используйте в местах с высокой вероятностью столкновений
• Номинальный ток 630 А - это предел для внутренних аппаратов; сам корпус не является токоведущим элементом
• Не имеет встроенной вентиляции - при большой тепловой нагрузке требует принудительного охлаждения

Примеры использования

• Наружный распределительный щит на котельной
• Щит управления насосной станцией в полевых условиях
• Автоматизация конвейера на пищевом производстве
• Распределительный пункт на автостоянке или заправке
• Щит освещения на территории предприятия

Практические советы

• Перед монтажом проверьте, что все кабельные вводы подходят по диаметру - лучше выбрать вводы с резиновыми уплотнителями для лучшей герметизации
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась против ветра - это продлит срок службы замка
• Не забудьте подключить заземляющий провод к контуру заземления объекта - даже при наличии заводского провода он служит лишь внутрикорпусным соединением
• Для удобства обслуживания оставьте свободное пространство вокруг корпуса - минимум 60 см спереди
• Проверяйте состояние уплотнителей дверцы каждые 6–12 месяцев - особенно после зимнего периода
