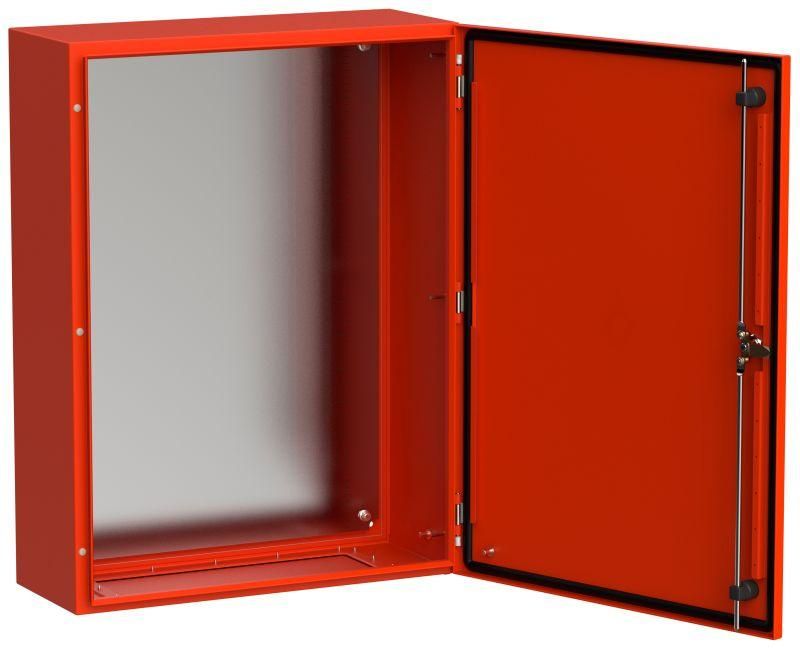

Корпус металлический ЩМП-80.60.25 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-080-060-025-66 IEK

Корпус металлический ЩМП-80.60.25 УХЛ1 IP66 RAL3020 - это прочный щит с монтажной панелью для наружной установки, предназначенный для компоновки оборудования систем пожарной автоматики, управления насосами и сигнализации. Произведённый компанией IEK в серии TITAN, этот корпус обеспечивает надёжную защиту внутренней аппаратуры даже в сложных условиях эксплуатации.

Назначение и область применения

Корпус металлический ЩМП-80.60.25 УХЛ1 IP66 RAL3020 предназначен для монтажа электрического оборудования внутри помещений и на улице. Он используется в системах пожарной автоматики: для размещения контроллеров, реле, контакторов, блоков питания и других элементов управления насосными станциями, оповещением и сигнализацией. Благодаря уличному исполнению и высокой степени защиты, его можно применять в кабельных колодцах, на фасадах зданий, в технических помещениях с повышенной влажностью или запылённостью.

Технические характеристики

• Тип изделия: щит с монтажной панелью - позволяет жестко закрепить оборудование на внутренней плите для удобного обслуживания
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: RAL 3020 (красный) - стандартизированный цвет, соответствует требованиям к визуальной идентификации пожарного оборудования
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи, не влияет на сам корпус, но указывает на совместимость с силовым оборудованием
• Способ монтажа: открытая установка - крепится болтами к стене, полу или другой поверхности без необходимости встраивания
• Наличие замка: да - одноключевой замок предотвращает несанкционированный доступ
• Тип дверцы: одинарная - открывается на петлях, обеспечивает удобный доступ ко всем элементам
• Тип крышки: закрытого типа - полностью защищает внутреннее пространство от внешних воздействий
• Срок службы: 15 лет - рассчитан на длительную работу в условиях эксплуатации класса УХЛ1 (умеренный и холодный климат)

Совместимость и монтаж

Корпус ЩМП-80.60.25 УХЛ1 IP66 RAL3020 совместим со стандартным оборудованием, установленным на DIN-рейках и крепящимся на монтажной плате. Размеры корпуса (800×600×250 мм) позволяют разместить до 4–6 DIN-реек в зависимости от габаритов устройств. Для монтажа требуется минимум два крепёжных отверстия на задней стенке - они расположены с учётом типовой нагрузки. Монтаж выполняется на вертикальной поверхности с использованием анкеров или метизов подходящего диаметра. Не рекомендуется использовать для подвесной установки без дополнительной рамы.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты IP66 обеспечивает безопасность при работе в условиях дождя, снега, брызг и пыли. Материал корпуса - оцинкованная сталь с порошковым покрытием RAL 3020 - не выделяет токсичных веществ и устойчив к коррозии. Сертифицирован для работы в температурном диапазоне от −40 C до +40 C, что соответствует категории УХЛ1.

Преимущества

• Высокая степень защиты IP66 делает корпус пригодным для уличного монтажа без дополнительных кожухов
• Монтажная панель снижает риск повреждения проводов и ускоряет сборку
• Порошковое покрытие RAL 3020 устойчиво к выцветанию и механическому воздействию
• Одинарная дверца с замком обеспечивает контроль доступа и быстрый сервис
• Производство по технологии TITAN гарантирует точность геометрии и сварных швов

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат взрывозащиты
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Толщина стали 1 мм достаточна для большинства задач, но не подходит для мест с высокими ударными нагрузками
• Работает только в рамках температурного диапазона УХЛ1; при более низких температурах возможна хрупкость материалов
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке требует внешнего охлаждения

Примеры использования

• Шкаф управления пожарным насосом на территории объекта
• Распределительный щит сигнализации дымовых извещателей на лестничной клетке
• Контрольный пункт автономной системы оповещения в подземном паркинге
• Аппаратный щит для резервного питания противопожарной системы в техническом помещении

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и корпусе - размеры указаны в чертежах производителя
• При установке на улице используйте водоотводящие канавки вокруг основания, чтобы исключить скопление воды
• Для увеличения срока службы регулярно осматривайте уплотнители дверцы и состояние замка
• При проектировании учитывайте свободное пространство перед дверью - она должна открываться на 90° без препятствий
• Корпус ЩМП-80.60.25 УХЛ1 IP66 RAL3020 от IEK серии TITAN лучше всего сочетается с оборудованием того же бренда - совпадают крепёжные точки и стандарты монтажа
