Корпус металлический ЩМП-40.30.15 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-030-015-66 IEK

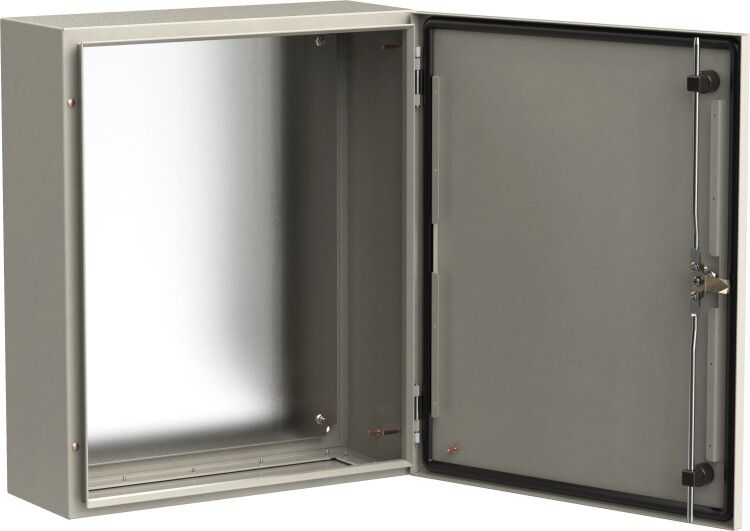

Корпус металлический ЩМП-40.30.15 УХЛ1 IP66 от IEK - это прочный монтажный щит из стали с порошковым покрытием, предназначенный для установки в условиях улицы и на производстве. Благодаря защите IP66 и конструктивным особенностям серии TITAN, этот корпус выдерживает агрессивные среды и длительную эксплуатацию. Артикул ti5-10-n-040-030-015-66 соответствует стандартному размеру 400×300×150 мм.

Назначение и область применения

ЩМП-40.30.15 УХЛ1 IP66 предназначен для размещения электрооборудования в условиях открытой установки - на улице, в цехах, на объектах энергетики, транспорта и автоматизации. Подходит для сборки распределительных щитов, устройств управления, систем автоматики и контроля. Климатическое исполнение УХЛ1 позволяет использовать корпус в регионах с холодным и умеренным климатом, включая повышенную влажность и температурные колебания.

Технические характеристики

• Размеры корпуса: 400 × 300 × 150 мм
• Материал: сталь толщиной 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Номинальный ток: 630 А - допустимый ток через коммутируемые устройства внутри
• Тип установки: открытая - крепится на стену или опору
• Цвет: RAL 7035 (серый каменный)
• Покрытие: двухслойное порошковое с предварительным грунтованием
• Дверца: одинарная, с замком
• Крышка: закрытого типа - герметична, без доступа сверху
• Монтажная панель: есть - для фиксации DIN-рейки и аппаратов
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ЩМП-40.30.15 УХЛ1 IP66 совместим со всеми типами DIN-реек, модульными автоматами, контакторами и другими устройствами, рассчитанными на внутреннюю установку. Для монтажа требуется минимум два крепежных элемента - корпус имеет подготовленные отверстия под кронштейны или болты. Замок на дверце обеспечивает безопасность при обслуживании. В комплекте уже есть крепеж для навески и проводник заземления - дополнительные детали не требуются. Перед установкой проверьте, что поверхность, на которую будет крепиться корпус, выдерживает вес (приблизительно 8–10 кг с нагрузкой).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208 для монтажных щитов. Защита IP66 обеспечивает работу даже при прямых струях воды и запыленной среде. Наличие заземляющего проводника в комплекте снижает риск поражения током. Корпус не содержит острых кромок благодаря двойной заковке по периметру двери и корпуса - повышается безопасность при работе рядом с оборудованием.

Преимущества

• Высокая устойчивость к коррозии - двойное грунтование + порошковое покрытие продлевают срок службы
• Жесткая конструкция - двойная заковка кромок исключает деформацию при ударах или вибрации
• Готовые решения - все необходимые элементы для монтажа и заземления включены в комплект
• Подходит для уличной эксплуатации - IP66 и UHL1 позволяют использовать вне помещений без дополнительных кожухов
• Фирменная серия TITAN - продукция прошла роботизированный контроль качества на всех этапах производства

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует маркировка Ex
• Не рекомендован для постоянного погружения в воду - IP66 защищает от брызг и струй, но не от затопления
• Толщина стали 1 мм достаточна для большинства задач, но при механических нагрузках выше нормы возможна деформация - не используйте как несущую конструкцию
• Размер 400×300×150 мм ограничен - для крупных щитов с большим числом аппаратов потребуется более объемный корпус серии TITAN

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производственной линии с высокой запыленностью
• Автоматизация теплового пункта в зимних условиях
• Шкаф питания датчиков и контроллеров на объекте ЖКХ
• Внешний щит связи или сигнализации на территории предприятия

Практические советы

• Перед установкой проверьте посадочные места - отверстия под крепление расположены по углам и по центру нижней части корпуса
• При использовании в сырых местах обязательно подсоедините заземляющий проводник к контуру заземления объекта
• Не открывайте дверцу во время дождя или сильного ветра - хотя степень защиты IP66 высока, частые открытия в плохих условиях могут снизить долговечность уплотнителей
• При необходимости увеличения глубины - можно заказать аналогичный корпус с другим размером из серии TITAN, например, 400×300×200
• Артикул ti5-10-n-040-030-015-66 - это точный идентификатор; при закупке нескольких экземпляров убедитесь, что номер совпадает полностью
