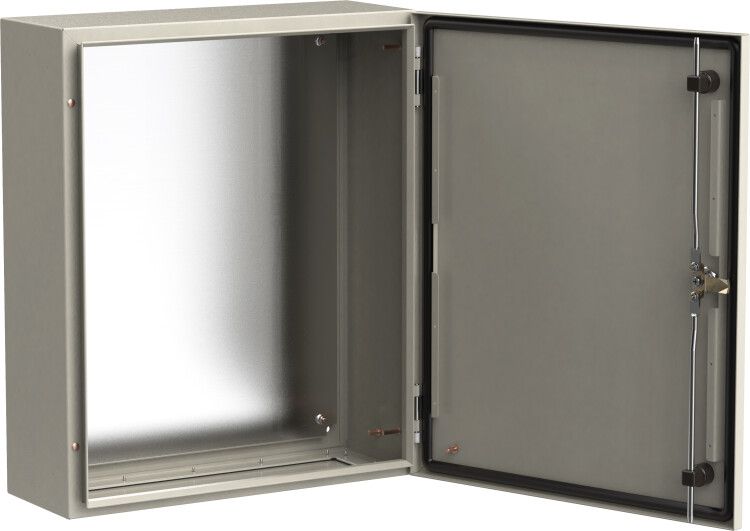

Корпус металлический ЩМП-40.30.20 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-030-020-66 IEK

Корпус металлический ЩМП-40.30.20 УХЛ1 IP66 от IEK — это прочный навесной щит с монтажной панелью, предназначенный для установки в условиях улицы и других агрессивных сред. Благодаря защищённой конструкции и сертифицированному качеству, ЩМП-40.30.20 УХЛ1 IP66 используется там, где важна надёжность и долгий срок службы оборудования.

Назначение и область применения

ЩМП-40.30.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматики, контакторов, реле и другого электрооборудования, требующего защиты от внешних воздействий. Подходит для наружной установки — например, на фасадах зданий, в промышленных дворах, на насосных станциях или в системах управления технологическими процессами. Корпус обеспечивает безопасную работу оборудования даже при температурных колебаниях и повышенной влажности.

Технические характеристики

• Размеры корпуса: 400×300×200 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной стенок 1 мм
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды из любого направления
• Номинальный ток: 630 А — допустимая нагрузка через коммутируемые цепи внутри корпуса
• Тип дверцы: одинарная, с замком для предотвращения несанкционированного доступа
• Тип крышки: закрытого типа — герметичная конструкция без открытых участков
• Покрытие: порошковое антикоррозийное — устойчиво к выцветанию, механическим повреждениям и химическим воздействиям
• Цвет: серый
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ1 — работает при температурах от −50 °C до +40 °C, в условиях повышенной влажности и атмосферных осадков

Совместимость и монтаж

ЩМП-40.30.20 УХЛ1 IP66 имеет готовые точки крепления для навесного монтажа — всё необходимое включено в комплект: кронштейны и болты. На внутренней стороне корпуса расположена стальная монтажная панель с перфорацией под DIN-рейки и крепление оборудования. Для заземления предусмотрен заводской проводник с клеммой — достаточно подсоединить его к контуру заземления объекта. Габариты позволяют разместить до двух рядов DIN-реек и крупногабаритные устройства, такие как частотники или силовые модули.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Сертификация подтверждает соответствие нормам безопасности при работе с токами до 630 А. Порошковое покрытие и двойная заковка кромок снижают риск травмирования при обслуживании. Наличие замка обеспечивает контроль доступа и исключает случайное включение оборудования.

Преимущества

• Двойная заковка кромок двери и корпуса — увеличивает жёсткость и устойчивость к деформациям
• Дополнительное грунтование перед окраской — продлевает жизнь корпусу в агрессивной среде
• Высокая степень защиты IP66 — позволяет использовать вне помещений без дополнительных кожухов
• Встроенная монтажная панель — экономит время при сборке щита
• Комплексная комплектация — не требуется докупать крепления и заземление

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием открытого пламени или взрывоопасными газами
• Не рекомендован для погружения в жидкости — IP66 не обеспечивает герметичность при длительном подводном положении
• Максимальная рабочая температура внутри корпуса зависит от нагрева установленного оборудования; при использовании мощных преобразователей необходимо предусмотреть принудительное охлаждение
• Толщина стали 1 мм достаточна для большинства задач, но в условиях сильных механических ударов (например, на стройплощадках с активной техникой) стоит рассмотреть усиленные модели

Примеры использования

• Наружный распределительный щит управления насосной станцией водоснабжения
• Щит автоматизации конвейера на пищевом производстве
• Распределительный пункт для освещения парковой территории
• Аварийный щит питания системы вентиляции в холодильном комплексе
• Контрольный шкаф для датчиков и контроллеров на промышленной площадке

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж — они должны совпадать с конструкцией опорной поверхности
• При проходе кабелей используйте вводные уплотнители — они не входят в комплект, но обязательны для сохранения степени защиты IP66
• Не забудьте подключить заземляющий проводник к основному контуру заземления объекта — это требование ПУЭ
• При установке в местах с высокой запылённостью регулярно проверяйте состояние уплотнителей двери — со временем они могут терять эластичность
• ЩМП-40.30.20 УХЛ1 IP66 от IEK хорошо сочетается с оборудованием серии TITAN — все элементы имеют согласованные размеры и крепления
