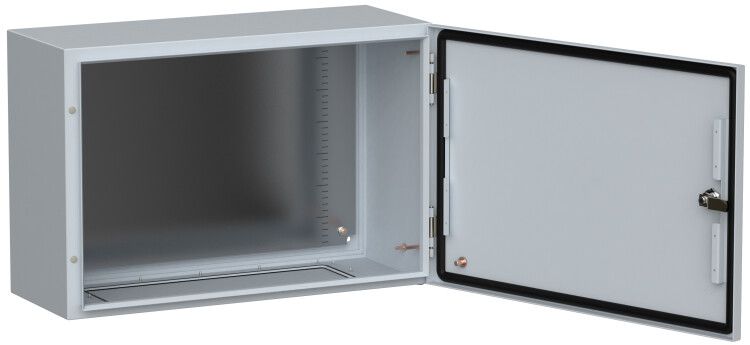

Корпус металлический ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-060-025-66 IEK

Корпус металлический ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 - это прочный монтажный щит из стали с порошковым покрытием, предназначенный для установки электрооборудования в условиях улицы и на объектах с повышенными требованиями к защите от пыли, влаги и коррозии. Бренд IEK и серия TITAN обеспечивают соответствие промышленным стандартам надежности.

Назначение и область применения

ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на промышленных площадках, в насосных станциях, на транспорте, в энергообъектах и других местах, где требуется защита от внешних воздействий. Корпус рассчитан на работу в умеренном и холодном климате (класс UХL1).

Технические характеристики

• Тип изделия: монтажный щит
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри щита
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая краска RAL 7035 (серый антрацит)
• Способ монтажа: открытая установка - крепление на стену или опору
• Уличная установка: да - можно использовать вне помещений
• Наличие замка: есть - одноключевой замок для безопасности
• Наличие монтажной панели: да - внутренняя рама для фиксации DIN-рейки и оборудования
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа - полностью герметична
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 совместим со всеми типами DIN-реек и стандартным оборудованием до 630 А. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Крепление осуществляется болтами M8. В комплекте уже есть кронштейны для навески и проводник заземления - дополнительные аксессуары не требуются. Перед установкой проверьте посадочные размеры: внутренние габариты соответствуют 400×600×250 мм. Убедитесь, что стена или опора выдерживают вес щита - он составляет около 15–18 кг в собранном виде.

Безопасность и стандарты

Конструкция ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 соответствует ГОСТ Р 51321.1 и IEC 61439-1. Высокая степень защиты IP66 исключает попадание пыли и влаги внутрь, снижая риск короткого замыкания. Порошковое покрытие и двойная грунтовка повышают устойчивость к химическим и атмосферным воздействиям. Наличие заземляющего проводника обеспечивает безопасность при работе с токоведущими частями.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жесткость и уменьшает деформацию при ударах
• Грунтовка перед окраской - продлевает срок службы против коррозии
• Порошковое покрытие RAL 7035 - устойчиво к выцветанию, царапинам и перепадам температур
• Встроенная монтажная панель - позволяет легко фиксировать оборудование без сверления
• Запираемая дверца - предотвращает несанкционированный доступ
• Роботизированное производство - гарантирует точность геометрии и отсутствие брака

Ограничения применения

ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 не предназначен для установки в средах с постоянным погружением в воду, агрессивными химическими веществами (например, кислоты, щелочи) или взрывоопасной атмосферой. Температурный режим ограничен классом UХL1 - не рекомендуется использование при температурах ниже -45 C. Также не следует устанавливать щит в местах с прямым воздействием пламени или высоких тепловых потоков (более +55 C длительно).

Примеры использования

• Автоматизация насосных станций на водопроводе
• Распределительные щиты на промышленных конвейерах
• Шкафы управления освещением на улице
• Щиты питания систем вентиляции на объектах ЖКХ
• Аппаратные комнаты на железнодорожных станциях

Практические советы

• Перед монтажом проверьте, чтобы все входящие кабели имели подходящие вводы - в корпусе предусмотрены готовые отверстия, но они должны быть заполнены уплотнителями для сохранения IP66
• Не используйте саморезы больше M6 для крепления оборудования - толщина панели всего 1 мм, крупные крепежи могут вызвать деформацию
• При эксплуатации в зимний период регулярно проверяйте состояние замка - возможна наморозка, особенно при высокой влажности
• Для удобства обслуживания оставьте минимум 60 см свободного пространства спереди - дверца открывается на 180°
• ЩМП-40.60.25 УХЛ1 IP66 TITAN 5 - один из немногих корпусов в своем классе с гарантированным сроком службы 15 лет; при правильной установке он прослужит дольше аналогов без замены.
