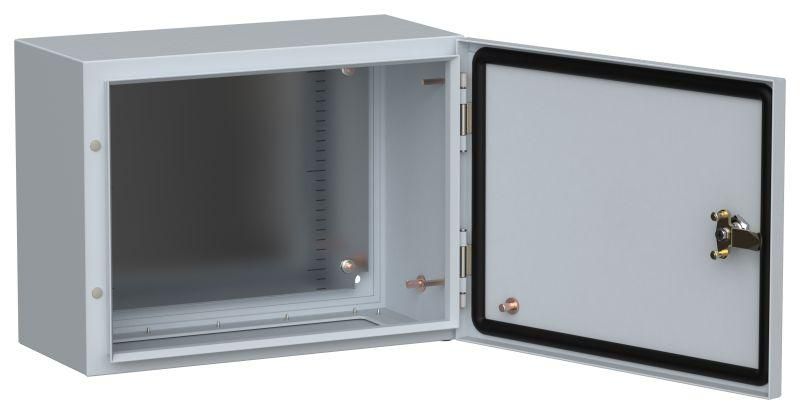

Корпус ЩМП-30.40.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-030-040-020-66

Корпус металлический ЩМП-30.40.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный металлический шкаф для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-030-040-020-66 относится к серии TITAN и рассчитан на работу с током до 630 А.

Назначение и область применения

ЩМП-30.40.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации, энергообеспечения, транспорта и коммунальной инфраструктуры. Корпус защищает оборудование от внешних воздействий, обеспечивая стабильную работу даже в сложных климатических зонах.

Технические характеристики

• Габариты: 300×400×200 мм (Ш×В×Г)
• Номинальный ток: 630 А
• Степень защиты: IP66 - полная герметичность от пыли и устойчивость к мощным струям воды
• Материал корпуса: сталь с толщиной стенок 1 мм
• Покрытие: порошковая окраска, цвет 7035 (серый)
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа - жестко соединена с корпусом, не снимается
• Наличие монтажной панели: да - внутренняя рама для фиксации оборудования
• Наличие замка: да - однозапорный механизм для предотвращения несанкционированного доступа
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +40 C
• Способ монтажа: открытая установка - крепление на опору, стену или основание

Совместимость и монтаж

ЩМП-30.40.20 УХЛ1 IP66 совместим с оборудованием, соответствующим стандартам DIN EN 61439 и ГОСТ Р МЭК 61439. Монтажная панель позволяет крепить устройства на рейках DIN или напрямую через отверстия. Для установки используются болты M8 или аналогичные крепления. Корпус не требует специальных инструментов - достаточно обычного набора для работы с металлом. Открытая установка допускает крепление на бетонном основании, столбе или вертикальной поверхности. Перед монтажом проверьте соответствие посадочных отверстий и габаритов оборудования внутри корпуса.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и МЭК 61439-1/2. Сертифицирован для эксплуатации в районах с умеренным и холодным климатом (УХЛ1). Порошковое покрытие повышает коррозионную стойкость и исключает риск возникновения электрического потенциала на поверхности. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала.

Преимущества

• Высокая степень защиты IP66 - идеально для улиц, площадок с мойкой, дождливых регионов
• Порошковое покрытие увеличивает срок службы в 2–3 раза по сравнению с обычной краской
• Жесткая конструкция из стали 1 мм обеспечивает устойчивость к ударным нагрузкам
• Монтажная панель снижает время сборки и улучшает организацию проводки
• Серия TITAN прошла тестирование на вибрацию, перегрузки и термические циклы

Ограничения применения

• Не предназначен для взрывоопасных сред (не имеет взрывозащиты Ex)
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68
• Работает только в рамках указанного температурного диапазона (−50…+40 C)
• Толщина стенки 1 мм не подходит для мест с высокими механическими нагрузками (например, рядом с крупными машинами)
• Крышка несъемная - обслуживание возможно только через дверцу; нельзя полностью вскрыть корпус

Примеры использования

• Управление насосными станциями на водопроводе
• Распределительные щиты на автозаправочных станциях
• Контрольные шкафы для конвейеров на пищевых производствах
• Автоматизация систем освещения на дорогах и в парковках
• Щиты связи и сигнализации на железнодорожных станциях

Практические советы

• Перед установкой проверьте, что все входящие и выходящие кабели имеют подходящие вводы - корпус не имеет готовых кабельных вводов, их необходимо докупить отдельно
• При монтаже на открытом воздухе используйте уплотнители вокруг кабельных вводов и дверцы для сохранения степени защиты IP66
• Не забывайте о тепловыделении оборудования - при большой плотности компонентов предусмотрите естественную вентиляцию или установите принудительную вентиляцию
• При использовании в регионах с сильными зимами убедитесь, что конденсат не попадает на контакты - можно применить нагревательные элементы или силикагель
• Артикул ti5-10-n-030-040-020-66 - это точная ссылка на модель в каталоге IEK. При заказе всегда указывайте полный артикул, чтобы избежать путаницы с другими моделями серии TITAN
