Корпус металлический ЩМП-ПРО-400х300х150-IP66-УХЛ1 типоисполнение ПРО - 367443 КЭАЗ

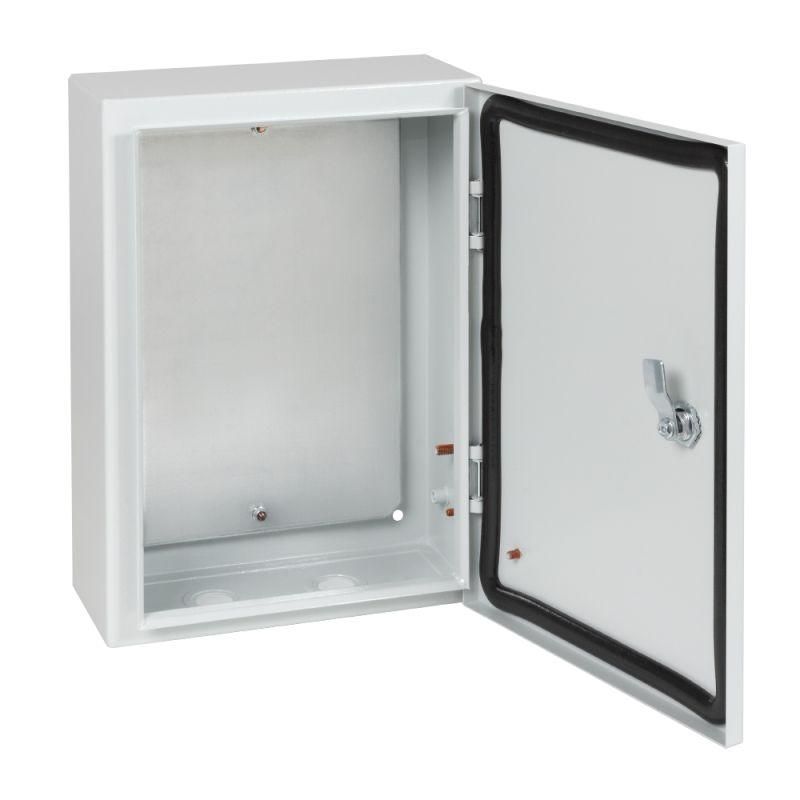

Корпус металлический ЩМП-ПРО-400х300х150 IP66 УХЛ1 от КЭАЗ предназначен для надёжного размещения электротехнического оборудования в условиях повышенной запылённости, влаги и перепадов температур. Благодаря защите IP66 и прочному стальному корпусу, этот щит подходит как для внутренней, так и для наружной установки. Артикул 367443 - решение для профессионального монтажа распределительных и управляющих систем.

Назначение и область применения

Корпус металлический ЩМП-ПРО-400х300х150 IP66 УХЛ1 используется для сборки электрощитов различного назначения: силовые, вводно-распределительные, управления, автоматизации и сигнализации. Подходит для установки внутри зданий и на улице. Обеспечивает защиту компонентов от внешних воздействий, сохраняя работоспособность в сложных климатических условиях.

Технические характеристики

• Размеры: 400×300×150 мм - оптимальная глубина для размещения модульных устройств до 630 А
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Материал корпуса: сталь - высокая механическая прочность и долговечность
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям
• Цвет: 7035 RAL - серый матовый, соответствует промышленным стандартам
• Класс защиты: II - двойная изоляция, не требует заземления корпуса
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - съёмная панель для удобного монтажа оборудования
• Тип дверцы: одинарный - открывается на шарнирах, обеспечивает свободный доступ ко всем элементам
• Тип крышки: закрытого типа - полностью герметичная конструкция
• Способ монтажа: открытая установка - крепление на стену или опору
• Использование вне помещений: да - рассчитан на работу при температуре от −40C до +40C (класс УХЛ1)

Совместимость и монтаж

ЩМП-ПРО-400х300х150 IP66 УХЛ1 совместим со всей продукцией КЭАЗ: автоматическими выключателями, контакторами, реле, модулями автоматики. Монтажная панель легко снимается - позволяет собирать схему на столе, затем вставлять её в корпус. Это снижает время установки и повышает точность подключения. Для фиксации используются болты M6 через подготовленные отверстия в задней стенке. Корпус не требует специальных инструментов для монтажа.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения к контуру заземления, что важно при использовании в местах с ограниченными возможностями заземления. Порошковое покрытие соответствует нормам по экологической безопасности и устойчивости к ультрафиолету. Наличие замка соответствует требованиям по охране труда при работе с электрооборудованием.

Преимущества

• Высокая степень защиты IP66 - идеально для производства, улицы, объектов с высокой влажностью
• Съёмная монтажная панель - ускоряет сборку и обслуживание
• Порошковое покрытие - не требует окраски после монтажа, не выгорает на солнце
• Стальной корпус - выдерживает ударные нагрузки и деформацию при транспортировке
• Класс защиты II - безопаснее в условиях отсутствия надёжного заземления
• УХЛ1 - работает в холодном климате без потери функциональности

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP66 не гарантирует длительное погружение
• Номинальный ток 630 А - не подходит для крупных подстанций выше этого значения
• Открытая установка требует жесткой фиксации на несущей поверхности - нельзя использовать на гибких или подвижных конструкциях
• Не имеет встроенной системы вентиляции - при высоких тепловых нагрузках требуется дополнительное охлаждение
• Размер 150 мм глубины - недостаточен для установки больших аппаратов (например, частотных преобразователей с большими радиаторами)

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный щит на конвейере пищевого завода
• Щит автоматизации вагонного депо
• Внешний пункт управления освещением на территории предприятия
• Щит связи и сигнализации на объектах ЖКХ

Практические советы

• Перед монтажом проверьте посадочные размеры установленного оборудования - особенно если планируете использовать устройства с широкими клеммниками
• При установке на улице используйте уплотнители вводов кабелей - даже при IP66 входы должны быть герметизированы дополнительно
• Снимайте монтажную панель перед установкой коммутационных аппаратов - это значительно упрощает работу с проводами
• Для продления срока службы регулярно проверяйте состояние замка и петлей - они подвержены коррозии в агрессивной среде
• Артикул 367443 - выбирайте именно эту модель, если нужна максимальная защита и совместимость с оборудованием КЭАЗ
