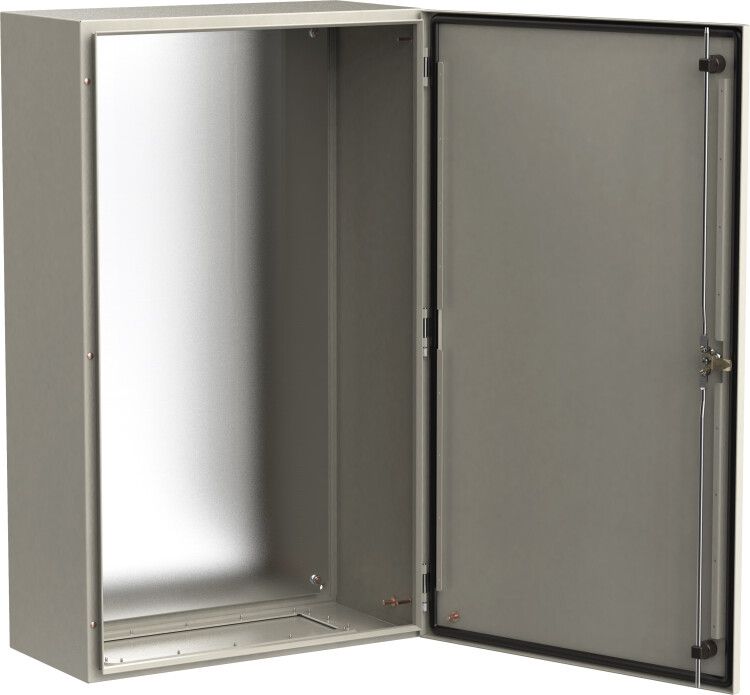

Корпус металлический ЩМП-120.60.40 УХЛ1 IP66 TITAN 5 - TI5-10-N-120-060-040-66 IEK

Корпус металлический ЩМП-120.60.40 УХЛ1 IP66 TITAN 5 - это прочный монтажный щит из стали с порошковым покрытием, предназначенный для установки электрооборудования на улице или в условиях повышенной влажности. Бренд IEK и артикул ti5-10-n-120-060-040-66 указывают на серию TITAN 5, где сочетаются усиленная защита, долгий срок службы и готовность к быстрому монтажу.

Назначение и область применения

ЩМП-120.60.40 УХЛ1 IP66 TITAN 5 предназначен для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации: насосных станциях, конвейерах, системах вентиляции, энергообъектах и наружных распределительных пунктах. Климатическое исполнение УХЛ1 позволяет применять корпус в регионах с холодным и умеренным климатом, включая зимние температуры до -45 C.

Технические характеристики

• Размеры корпуса: 1200×600×400 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,4 мм - обеспечивает жесткость и устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды с любого направления
• Номинальный ток: 630 А - допустимый максимальный ток через внутреннюю проводку и шины
• Цвет: RAL 7035 (серый каменный) - устойчивый к выгоранию и царапинам
• Покрытие: двухслойное порошковое с предварительным грунтованием - защищает от коррозии даже при повреждении поверхностей
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Тип крышки: закрытого типа - исключает попадание осадков сверху
• Монтажная панель: есть - позволяет фиксировать оборудование на DIN-рейках или болтах
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

ЩМП-120.60.40 УХЛ1 IP66 TITAN 5 рассчитан на открытую установку - крепится к стене, опоре или столбу с помощью анкеров или кронштейнов. Корпус имеет подготовленные отверстия для кабельных вводов (не входят в комплект). Для удобства монтажа внутри предусмотрена металлическая панель с возможностью крепления DIN-реек и оборудования на саморезы. В комплект входят: комплект для навески двери и медный проводник заземления. Перед установкой проверьте соответствие посадочных размеров - внешний контур корпуса требует свободного пространства минимум +50 мм со всех сторон для теплоотдачи и обслуживания.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Наличие заземляющего проводника и двойной заковки кромок двери снижает риск возникновения опасных потенциалов. Сертифицирована степень защиты IP66 - подтверждает возможность работы в условиях дождя, снега, песчаных бурь и мойки водой под давлением.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стали и двойному загибу кромок
• Усиленная антикоррозийная защита: грунтовка + порошковое покрытие - продлевают жизнь корпусу в агрессивной среде
• Готовые решения для заземления и крепления - экономят время на монтаже
• Запирающаяся дверца - повышает безопасность при работе с оборудованием под напряжением
• Поддержка широкого диапазона температур - работает в суровых климатических условиях

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68
• Не содержит встроенной системы вентиляции - при большой теплонагрузке оборудования требуется дополнительное охлаждение
• Максимальный ток 630 А относится к шинам и входным кабелям; внутреннее оборудование должно выбираться с учетом своих номиналов
• Не совместим с дверями другого типоразмера - запчасти не универсальны между сериями TITAN

Примеры использования

• Наружный распределительный щит для насосной станции водоснабжения
• Щит управления конвейерной линией на пищевом производстве
• Автоматический пункт питания уличного освещения
• Распределительный щит на железнодорожном переезде
• Шкаф управления HVAC-системой на промышленном объекте

Практические советы

• Перед установкой проверьте, что все кабельные вводы будут герметично заделаны - используйте резиновые или пластиковые втулки с уплотнителями
• При монтаже на вертикальную поверхность убедитесь, что основание не прогибается под весом щита - масса корпуса с оборудованием может достигать 50–70 кг
• Для длительной эксплуатации в местах с высокой влажностью регулярно проверяйте состояние уплотнителей двери
• Не применяйте растворители или агрессивные чистящие средства для мытья корпуса - достаточно протирки мягкой тряпкой с водой
• Артикул ti5-10-n-120-060-040-66 - единственный точный идентификатор для заказа запчастей и аналогов в каталоге IEK
