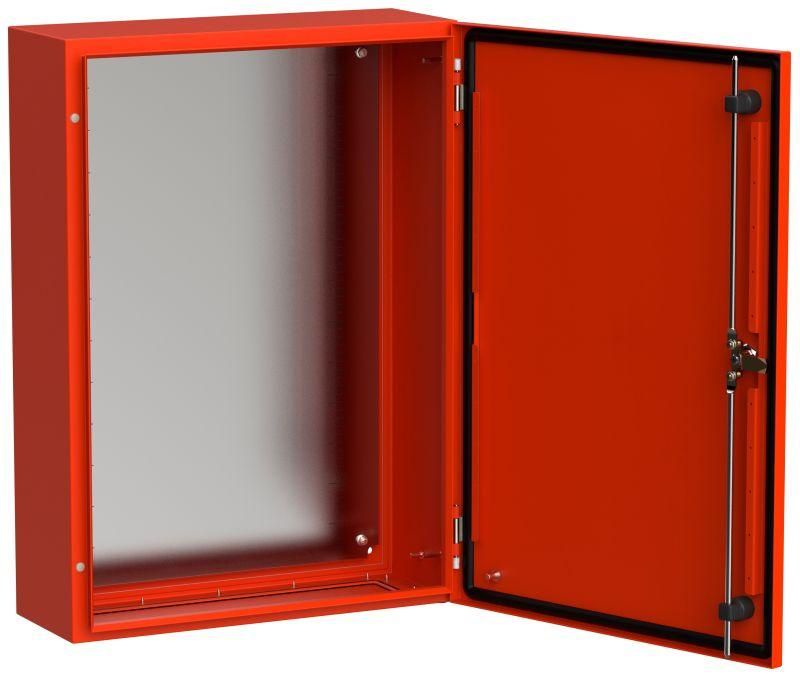

Корпус металлический ЩМП-70.50.20 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-070-050-020-66 IEK

Корпус металлический ЩМП-70.50.20 УХЛ1 IP66 RAL3020 от IEK - это прочный щит с монтажной панелью для наружной установки, рассчитанный на работу в сложных условиях. Подходит для сборки шкафов управления насосами, систем пожарной автоматики и другого оборудования, требующего высокой степени защиты. Артикул ti5-13-n-070-050-020-66 соответствует серии TITAN.

Назначение и область применения

ЩМП-70.50.20 УХЛ1 предназначен для установки внутри помещений и на улице. Его используют для компоновки электрооборудования: автоматических выключателей, контакторов, реле, устройств защиты и контроля. Особенно актуален для систем пожарной безопасности - например, шкафов управления пожарными насосами, сигнализационных блоков и распределительных пунктов. Благодаря уличному исполнению и защищённой конструкции, корпус можно применять в парках, на объектах ЖКХ, промышленных площадках и в зонах с повышенной влажностью.

Технические характеристики

• Размеры корпуса: 700×500×200 мм (Ш×В×Г)
• Материал: сталь толщиной 1 мм - обеспечивает жесткую конструкцию и устойчивость к механическим воздействиям
• Степень защиты: IP66 - полностью герметичен против пыли и защищен от мощных струй воды из любого направления
• Цвет: RAL 3020 (красный) - высокая видимость и соответствие стандартам пожарной безопасности
• Номинальный ток: 630 А - позволяет использовать в цепях с высокими нагрузками
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - исключает доступ внутрь без ключа
• Наличие замка: да - обеспечивает безопасную эксплуатацию и предотвращает несанкционированный доступ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Условия эксплуатации: УХЛ1 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Корпус имеет встроенную монтажную панель - её можно использовать для фиксации DIN-рейки, клеммных колодок и других элементов. Монтаж осуществляется методом открытой установки: корпус крепится к стене или опоре с помощью болтов через отверстия в боковых стенках. Для удобства сборки предусмотрены подготовленные места под проходы кабелей - они остаются открытыми после демонтажа заглушек. Диаметр входных отверстий не указан - рекомендуется проверить наличие готовых кабельных вводов перед заказом. Корпус не предусматривает встроенные вентиляционные каналы - при необходимости принудительного охлаждения требуется внешнее решение.

Безопасность и стандарты

ЩМП-70.50.20 УХЛ1 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Высокая степень защиты IP66 обеспечивает безопасность персонала даже во время дождя или мойки оборудования. Красный цвет RAL 3020 соответствует нормам пожарной безопасности для указательных и аварийных устройств. Наличие запираемой дверцы снижает риск случайного включения или повреждения оборудования.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1 мм
• Защита IP66 делает корпус пригодным для постоянной работы вне помещения
• Унифицированная форма и стандартные габариты позволяют легко интегрировать в существующие системы
• Произведён по технологии роботизированной сварки - минимальные допуски, точная геометрия, отсутствие деформаций
• Долгий срок службы - 15 лет - при правильном монтаже и обслуживании

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex
• Не имеет встроенной теплоизоляции или активного охлаждения - при высоких тепловыделениях внутри возможен перегрев
• Толщина стали 1 мм достаточна для большинства задач, но не рекомендована для мест с частыми ударными нагрузками
• Отсутствуют встроенные кабельные вводы - необходимо докупать их отдельно
• Не подходит для установки в зонах с химически агрессивными средами (например, кислотные пары) - материал не покрыт антикоррозийным составом выше базового

Примеры использования

• Щит управления пожарным насосом на территории предприятия
• Распределительный пункт для систем дымоудаления
• Автоматический шкаф сигнализации на парковке
• Контрольный щит для насосной станции водоснабжения
• Временный распределительный пункт на стройплощадке

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепление совпадают с вашей конструкцией стены - используйте анкерные болты M8–M10
• Для кабельных вводов выбирайте модели с резиновыми уплотнителями - они сохранят степень защиты IP66
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым потоком дождя - лучше повернуть её в сторону стены
• Не забудьте провести заземление корпуса - он должен быть соединён с контуром заземления объекта
• При длительной эксплуатации в сыром климате периодически осматривайте швы и замок - возможно образование конденсата
• Артикул ti5-13-n-070-050-020-66 - единственный вариант этого размера в серии TITAN; аналоги от других производителей имеют другие крепления и толщину стенок
