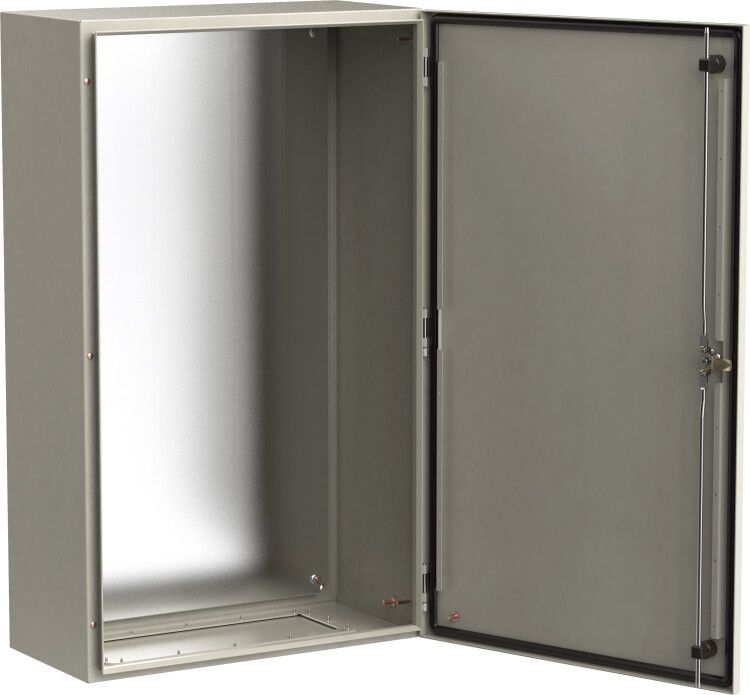

Корпус ЩМП-60.60.40 TITAN 5 УХЛ1 P66 метал. IEK TI5-10-N-060-060-040-66

Корпус металлический ЩМП-60.60.40 УХЛ1 IP66 от IEK - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения аппаратуры управления и автоматизации в условиях повышенной влажности, запыленности и температурных колебаний. Артикул ti5-10-n-060-060-040-66 относится к серии TITAN и рассчитан на длительную эксплуатацию в промышленной среде.

Назначение и область применения

ЩМП-60.60.40 УХЛ1 IP66 предназначен для установки внутри или вне помещений там, где требуется защищенная компоновка электрооборудования: распределительные устройства, системы автоматизации, частотные преобразователи, контакторы, автоматы и другие элементы до 630 А. Подходит для объектов энергетики, производства, ЖКХ, транспорта и других областей с агрессивными условиями окружающей среды.

Технические характеристики

• Размеры корпуса: 600×600×400 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Номинальный ток: 630 А - допустимая нагрузка для внутреннего оборудования
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое, с предварительным грунтованием - повышает устойчивость к коррозии
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип установки: открытая - крепление на стену или опору
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - герметичная конструкция без доступа сверху
• Наличие монтажной панели: да - стальная пластина для фиксации устройств болтами

Совместимость и монтаж

ЩМП-60.60.40 УХЛ1 IP66 совместим со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку или через отверстия на монтажной панели. Для монтажа используется открытая установка - корпус крепится к вертикальной поверхности с помощью четырех угловых кронштейнов (входят в комплект). Кабели заводятся через входные отверстия в нижней части корпуса - рекомендуется использовать кабельные вводы соответствующего класса защиты. Готовые отверстия под заземление уже просверлены - проводник заземления включен в базовую комплектацию.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Высокая степень защиты IP66 обеспечивает безопасную работу даже во время дождя, мойки оборудования или в условиях повышенной влажности. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце благодаря наличию замка и плотному прилеганию уплотнителей.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жесткость и снижает риск деформации при ударах или вибрациях
• Предварительное грунтование перед окраской - значительно продлевает срок службы против коррозии
• Порошковое покрытие - устойчиво к царапинам, химическим воздействиям и УФ-лучам
• Встроенная монтажная панель - позволяет легко фиксировать оборудование без дополнительных креплений
• Комплексная комплектация - замок, заземляющий проводник и крепеж входят в базовый набор

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Максимальная рабочая температура не указана - следует проверить допустимые режимы для внутренних устройств
• Толщина стали 1 мм достаточна для большинства применений, но может потребовать усиления при крупном оборудовании (>30 кг)

Примеры использования

• Наружный распределительный щит насосной станции
• Щит управления конвейерной линией на заводе
• Автоматический пункт питания освещения улицы
• Щит связи и контроля на железнодорожной платформе
• Распределительный пункт для систем HVAC на кровле здания

Практические советы

• Перед монтажом проверьте посадочные размеры - внешние габариты 600×600×400 мм требуют свободного места вокруг корпуса для открывания дверцы и обслуживания
• При использовании в холодном климате (УХЛ1) убедитесь, что внутреннее оборудование также рассчитано на низкие температуры
• Для лучшей теплоотдачи не забивайте корпус полностью - оставьте воздушный зазор между устройствами
• При необходимости модификации (просверливание отверстий) используйте только инструменты, не нарушающие целостность защитного покрытия
• Артикул ti5-10-n-060-060-040-66 - это точный идентификатор модели в каталоге IEK; при заказе всегда указывайте его полностью
