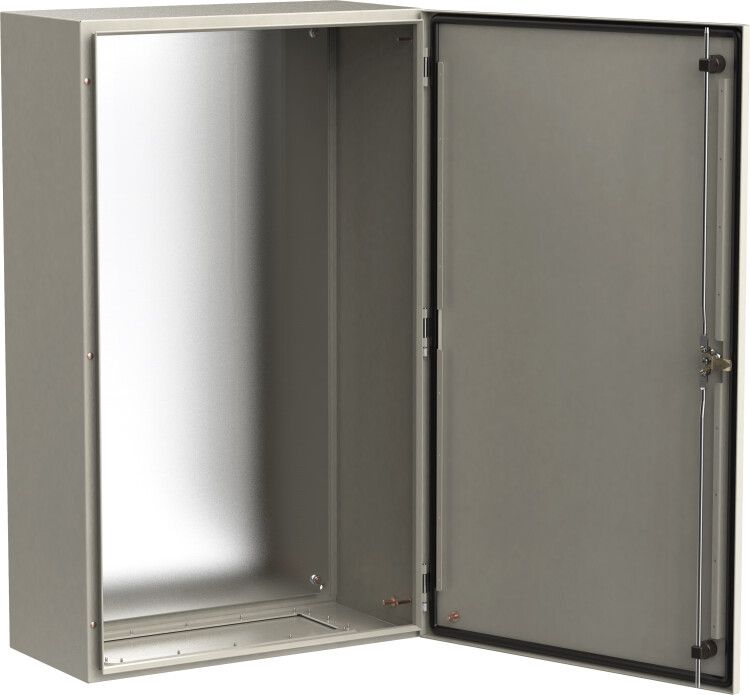

Корпус металлический ЩМП-100.80.40 УХЛ1 IP66 TITAN 5 - TI5-10-N-100-080-040-66 IEK

Корпус металлический ЩМП-100.80.40 УХЛ1 IP66 от IEK (ИЭК) - это прочный монтажный щит для наружной установки, предназначенный для защиты электрооборудования в сложных условиях. Артикул ti5-10-n-100-080-040-66 соответствует серии TITAN и рассчитан на работу в умеренном и холодном климате.

Назначение и область применения

Корпус ЩМП-100.80.40 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах с повышенными требованиями к защите: насосные станции, промышленные площадки, уличные пункты питания, системы автоматизации, транспортные терминалы. Благодаря классу защиты IP66 и устойчивости к температурным колебаниям (УХЛ1), корпус можно устанавливать вне помещений даже при осадках, пыли и перепадах температур.

Технические характеристики

• Размеры: 1000×800×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри щита
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое напыление с предварительной грунтовкой
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - исключает доступ из верхней части
• Наличие монтажной панели: да - внутренняя рама для фиксации DIN-рейок и оборудования
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ установки: открытая - крепится к стене, столбу или основанию
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

Корпус ЩМП-100.80.40 УХЛ1 IP66 совместим со всеми типами DIN-рейок, клеммных колодок и модульного оборудования, соответствующего ГОСТ Р 50030.2. Крепление осуществляется через четыре угловых отверстия в задней стенке. Для монтажа требуется минимум два человека - вес корпуса с оборудованием может достигать 30–40 кг. Замок на дверце позволяет использовать стандартные ключи. В комплекте уже есть кабель заземления и навесной комплект - дополнительные крепежи не требуются. Перед установкой проверьте, что посадочные места на стене выдерживают нагрузку, равную массе заполненного щита.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Конструкция выполнена с двойной заковкой кромок по периметру двери и корпуса - это повышает жесткость и снижает риск деформации при ударах. Порошковое покрытие с грунтом обеспечивает антикоррозийную стойкость, что особенно важно для уличного использования. Наличие заземляющего проводника в комплекте соответствует нормам безопасности для электрощитов.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,4 мм и усиленным кромкам
• Полная защита от внешних факторов: IP66, УХЛ1, порошковое покрытие
• Готовая монтажная панель - экономит время на сборке
• Встроенные крепеж и заземление - не нужно докупать аксессуары
• Долгий срок службы - 15 лет без потери функциональности
• Производство по технологии TITAN - роботизированные процессы обеспечивают точность и однородность качества

Ограничения применения

Не следует применять корпус в средах с постоянным воздействием кислот, щелочей или солевых растворов - порошковое покрытие не рассчитано на химическую агрессию. Также не рекомендуется использовать в помещениях с взрывоопасной средой - корпус не имеет взрывозащиты (Ex-маркировки). Температурный режим ограничен: ниже −50C и выше +40C возможны изменения свойств материалов. Не подходит для погружения в воду - IP66 не означает подводную эксплуатацию.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке с системой освещения
• Шкаф автоматизации конвейера на пищевом производстве
• Центральный щит управления на железнодорожной платформе
• Аппаратный шкаф для датчиков и контроллеров на промплощадке

Практические советы

• Перед установкой проверьте внутренний объем - 1000×800×400 мм достаточно для 20–30 модулей стандартного размера (18 мм каждый)
• При монтаже используйте противокоррозийные прокладки между корпусом и опорной поверхностью
• Не забудьте про вентиляцию - если оборудование нагревается, предусмотрите выход для тепла через технологические отверстия
• Для обслуживания открывайте дверцу осторожно - она плотно прилегает, чтобы сохранить степень защиты IP66
• Артикул ti5-10-n-100-080-040-66 - единственный вариант этой модели в серии TITAN; другие размеры имеют другие артикулы
