Корпус ЩМП-80.80.40 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-080-040-66

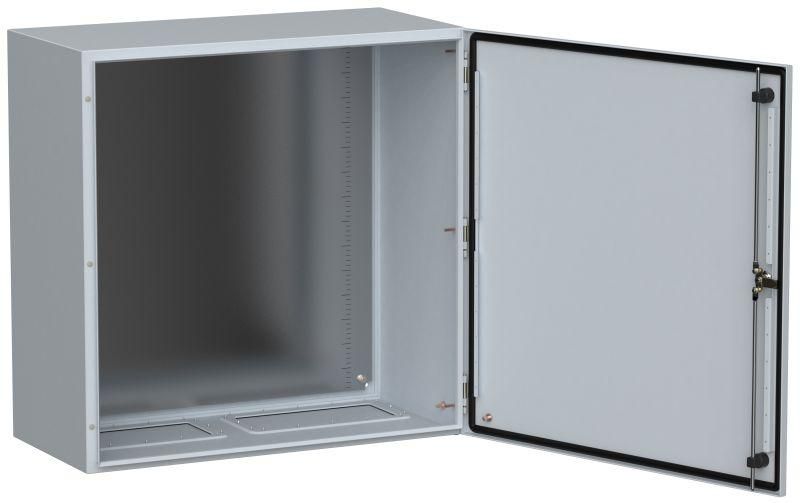

Корпус металлический ЩМП-80.80.40 УХЛ1 IP66 с монтажной платой от IEK (ИЭК), артикул ti5-10-n-080-080-040-66, предназначен для установки внутри распределительных устройств в условиях повышенной запыленности, влаги и перепадов температур. Его прочная стальная конструкция с порошковым покрытием и монтажной платой делает его подходящим решением для промышленной автоматизации.

Назначение и область применения

ЩМП-80.80.40 УХЛ1 IP66 используется для компоновки силового и управляющего оборудования в жестких внешних условиях. Подходит для монтажа на открытых площадках, в цехах, на объектах энергетики, транспорта и коммунального хозяйства. Корпус защищает внутренние элементы от пыли, воды, механических повреждений и агрессивной среды. Применяется в системах автоматизации, частотных преобразователях, контакторах, рубильниках и других устройствах до 630 А.

Технические характеристики

• Размеры: 800×800×400 мм (Ш×В×Г)
• Номинальный ток: 630 А - допустимая нагрузка для подключаемого оборудования
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды из любого направления
• Материал корпуса: сталь с толщиной стенок 1,4 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям
• Покрытие: порошковая окраска серого цвета - антикоррозийная, устойчивая к выцветанию и химическому воздействию
• Тип дверцы: одинарная - удобна для обслуживания и быстрого доступа
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Уличное исполнение: да - рассчитан на работу при температурах от −50C до +50C (класс UHL1)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Наличие замка: да - позволяет заблокировать доступ к оборудованию
• Наличие монтажной панели: да - стальная плита для фиксации аппаратов с помощью болтов или DIN-рейки
• Способ монтажа: открытая установка - крепится к стене, опоре или основанию

Совместимость и монтаж

ЩМП-80.80.40 УХЛ1 IP66 совместим со всеми типами стандартных аппаратов до 630 А: автоматические выключатели, контакторы, термореле, преобразователи частоты. Монтажная панель имеет отверстия под M4–M6 крепеж, что позволяет фиксировать оборудование напрямую или через DIN-рейку. Для установки используются четыре угловые точки крепления - рекомендуется использовать анкерные болты или шпильки в бетонном/металлическом основании. Кабельные вводы не предусмотрены - необходимо дополнительно приобрести соответствующие вводы (например, с IP66) и установить их в подготовленные отверстия.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для работы в условиях умеренного и холодного климата. Сертифицирован для применения в зонах с повышенной опасностью поражения электрическим током. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Порошковое покрытие не содержит свинца и фталатов, безопасно для окружающей среды.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, сырых помещений и мест с постоянным мытьём
• Жесткая стальная конструкция - минимизирует риск деформации при ударах или вибрации
• Встроенная монтажная панель - экономит время на сборке, снижает количество крепежа
• Порошковое покрытие - устойчиво к царапинам, химии и UV-излучению
• Запираемая дверца - предотвращает несанкционированный доступ
• Серия TITAN 5 - проверенная технология производства с использованием роботизированных линий

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не поддерживает встроенные кабельные вводы - требуется самостоятельная установка
• Максимальный рабочий ток 630 А - не подходит для крупногабаритных подстанций выше этого значения
• Не рекомендовано использование в агрессивных химических средах (кислоты, щелочи) - даже с порошковым покрытием
• При монтаже важно обеспечить свободный доступ к дверце - минимальный зазор перед корпусом - 600 мм

Примеры использования

• Щит управления насосной станцией на водопроводе
• Распределительный пункт на автостоянке с освещением и зарядными станциями
• Автоматический щит для конвейера на пищевом производстве
• Уличный щит питания видеонаблюдения и сигнализации
• Центральный щит управления на тепловой станции

Практические советы

• Перед монтажом проверьте габариты оборудования - внутренний объем 800×800×400 мм требует расчета плотности размещения компонентов
• Для лучшей теплоотдачи оставляйте воздушный зазор между аппаратурой и задней стенкой - особенно при работе с частотниками
• При установке на улице используйте кабельные вводы с резиновыми уплотнителями и затяжками - чтобы сохранить IP66
• Не открывайте дверцу во время дождя или сильного ветра - даже при IP66 возможен временный проникновение влаги
• Проверяйте целостность покрытия после транспортировки - при наличии царапин глубже 0,5 мм рекомендуется обработка эпоксидной краской
• Артикул ti5-10-n-080-080-040-66 - единственный вариант этой модели в серии TITAN 5; аналоги от других производителей имеют другие размеры и крепления
