Щит с монтажной панелью ЩМПг- 80.60.25 (ЩРНМ-4) RAL 3001 IP54 EKF PROxima | mb24-4-3001

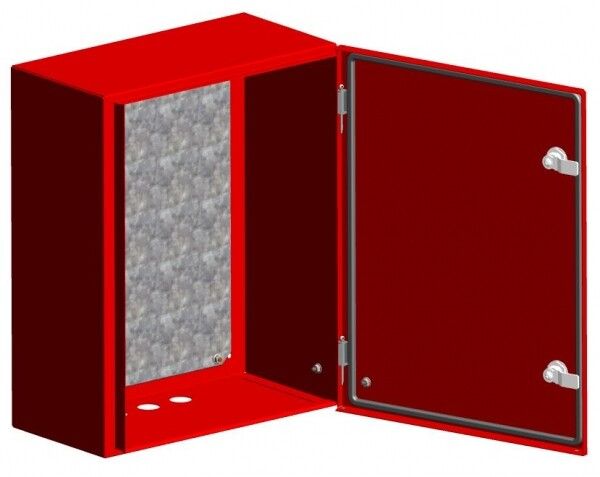

Электрощит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 от EKF PROxima предназначен для компоновки оборудования систем пожарной безопасности - от сигнализации до управления насосами. Корпус из стали с порошковым покрытием и степенью защиты IP54 обеспечивает устойчивость к внешним воздействиям, что делает его подходящим как для внутренней, так и для наружной установки.

Назначение и область применения

Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 используется для сборки распределительных устройств систем пожарной автоматики: щитов управления пожарными насосами, пожарной сигнализации, контроля состояния оборудования. Подходит для монтажа в помещениях и на открытых площадках благодаря защите IP54 и климатическому исполнению УХЛ3. Применяется в жилых, общественных и промышленных зданиях, где требуется надежная защита электроники от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры корпуса: 800×600×250 мм (высота × ширина × глубина)
• Глубина монтажа: 230 мм - достаточна для установки DIN-рейки и крупных аппаратов
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая краска RAL 3001 (красный), устойчивая к выцветанию и коррозии
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Номинальное напряжение: 380 В
• Номинальный ток: 630 А - допустимый ток через вводные устройства
• Класс защиты: I - наличие заземляющего контакта
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Наличие замка: да - одноключевой механизм для доступа
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - герметичная конструкция
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 имеет встроенную оцинкованную монтажную панель, совместимую с оборудованием на DIN-рейке и креплениями M4–M6. Монтаж осуществляется открытым способом - на стену или опорную конструкцию. Для фиксации используются болты или анкеры, соответствующие толщине стены. Кабельные вводы можно доработать под нужный диаметр провода, используя стандартные вставки. Учитывайте, что глубина 230 мм требует свободного пространства перед щитом для обслуживания.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 по классу защиты I. Конструкция обеспечивает безопасную работу при напряжении до 380 В и токе до 630 А. Порошковое покрытие снижает риск возникновения короткого замыкания из-за конденсата. Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 рекомендован для использования в системах молниезащиты - возможно подключение к контуру заземления.

Преимущества

• Полноразмерная оцинкованная монтажная панель - исключает необходимость самостоятельной установки платы
• Высокая степень защиты IP54 - подходит для влажных и запыленных сред
• Атмосферостойкая краска RAL 3001 - сохраняет цвет и целостность покрытия даже при длительном воздействии UV
• Замок и закрытая крышка - обеспечивают защиту от несанкционированного доступа
• Готовые кабельные вводы - экономят время на подготовку к монтажу
• Длительная гарантия - 5 лет на весь корпус

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не подходит для постоянного погружения в воду - IP54 не обеспечивает гидроизоляцию при затоплении
• Некомплектный состав - необходимо дополнительно приобрести оборудование (автоматы, реле, рейки) и кабельные вставки
• Толщина металла 1 мм - не рекомендуется для мест с высокими механическими нагрузками (например, на производстве с частыми ударными воздействиями)

Примеры использования

• Щит управления пожарным насосом в подвале многоэтажного дома
• Распределительный щит пожарной сигнализации на лестничной клетке
• Наружный пункт управления системой дымоудаления на кровле здания
• Центральный щит пожарной автоматики в техническом помещении промзоны

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий кабельных вводов диаметрам ваших кабелей - при необходимости используйте переходники
• Используйте термостойкие клеммы и изоляторы, если планируете установку мощных тепловых элементов рядом с корпусом
• При наружной установке направьте дверцу щита так, чтобы она не находилась под прямым попаданием дождя - даже IP54 не спасёт от долгого потока воды
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед щитом
• Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 от EKF PROxima хорошо сочетается с продукцией серии PROxima - одинаковые крепления, цвет и стандартизированные размеры упрощают масштабирование проектов
