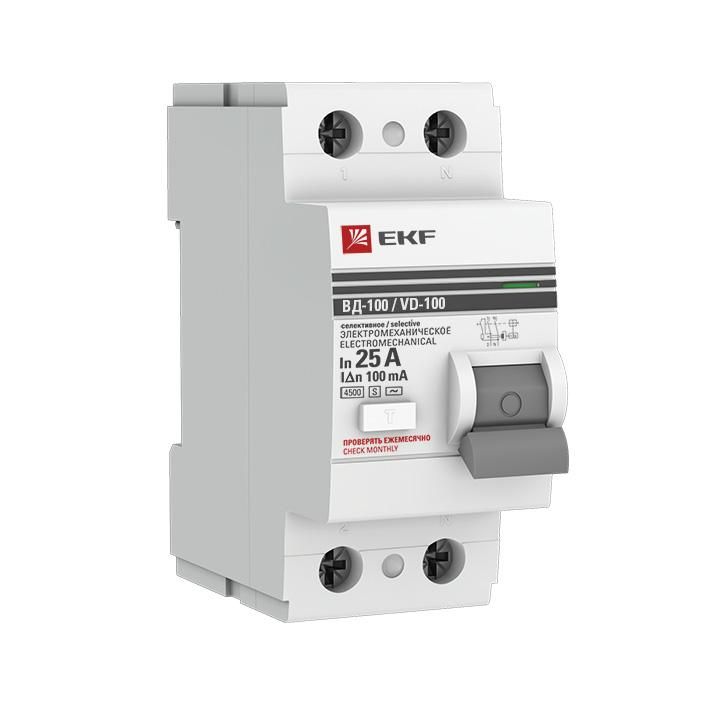

Выключатель дифференциальный (УЗО) селективное 2P 25А/100мА (электромеханическое) PROxima | elcb-2-25-100S-em-pro EKF (замена - E1026MS25100)

Устройство защитного отключения селективное 2P 25А/100мА (электромеханическое) от бренда EKF в серии PROxima предназначено для обеспечения безопасности в электросетях за счет быстрого отключения при утечках тока. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при случайном контакте с поврежденной изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Применяется в паре с автоматическим выключателем — сам по себе УЗО не защищает от перегрузок и КЗ.

Подходит для систем TN-S, TN-C-S, IT с заземлением. Часто используется в групповых цепях освещения, розеточных контуров, на входе в квартиру или помещение, где требуется селективная координация с другими УЗО.

Технические характеристики

• Номинальный ток: 25 А — выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток: 100 мА — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (стандартный тип для бытовых сетей)
• Количество полюсов: 2 — контролирует фазу и ноль одновременно
• Селективная защита: да — имеет задержку отключения, чтобы не отключать всю сеть при срабатывании нижестоящего УЗО
• Кратковременная задержка отключения: да — позволяет выбрать порядок срабатывания в многоуровневой системе защиты
• Отключающая способность: 4,5 кА — выдерживает ток КЗ до этого значения без выхода из строя
• Напряжение изоляции: 660 В — безопасно работает при повышенных напряжениях между токоведущими частями
• Импульсное напряжение: 4 кВ — устойчиво к кратковременным скачкам напряжения (например, от грозы)
• Частота: 50 Гц — рассчитано на стандартную сеть РФ и стран СНГ
• Степень защиты: IP20 — защищено от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля — занимает два места на DIN-рейке
• Глубина монтажа: 74 мм — важно учитывать при проектировании глубины щита
• Рабочий диапазон температур: -25…+50 °C — можно устанавливать в неотапливаемых помещениях, на улице в герметичных щитах
• Сечение проводов: 1–16 мм² — подходит для медных проводов стандартных сечений
• Гарантия: 84 месяца — один из самых длинных сроков в классе

Совместимость и монтаж

Устройство защитного отключения селективное 2P 25А/100мА (электромеханическое) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы — фаза и ноль вводятся сверху, выводятся снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены.

Необходимо использовать в комплекте с автоматическим выключателем на 25 А или ниже — он обеспечит защиту от перегрузки и КЗ. Электромеханическая конструкция не зависит от внешнего питания, поэтому будет работать даже при обрыве нуля.

При сборке щита учтите глубину 74 мм — недостаточно места в малогабаритных корпусах. Ширина 2 модуля позволяет легко разместить в стандартных щитах.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Произведено в соответствии с европейскими нормами безопасности. Электромеханический принцип действия гарантирует работу без зависимости от сети — даже при аварии в питании устройства сохраняет функциональность.

Степень защиты IP20 исключает доступ к токоведущим частям при установленном лицевом элементе, но не защищает от попадания влаги — запрещена установка вне закрытого щита.

Преимущества

• Электромеханическая конструкция — надежнее электронных аналогов, особенно при обрыве нулевого провода
• Селективность с задержкой — снижает количество ложных отключений в сложных сетях
• Работает при низких температурах (-25 °C) — подходит для холодных регионов и неотапливаемых щитовых
• Высокая отключающая способность (4,5 кА) — подходит для мест с высокой мощностью КЗ
• Длинная гарантия (7 лет) — указывает на качество материалов и сборки

Ограничения применения

• Не защищает от постоянного тока утечки — не применяется там, где есть выпрямители, ИБП, LED-драйверы с DC-выходом
• Не защищает от перегрузок и КЗ — обязательно нужен автоматический выключатель
• IP20 — нельзя устанавливать во влажных или пыльных средах без дополнительной защиты
• Только для переменного тока (AC) — не подходит для цепей с постоянным током или смешанным током
• Не рекомендуется для однофазных цепей с рабочим током более 25 А — выбирайте УЗО большей номинальной мощности

Примеры использования

• Главное УЗО на входе в квартиру — защищает все группы, но не отключает свет при срабатывании розетки в ванной
• Щит в производственном цеху — защита конвейеров, насосов, станков с металлическим корпусом
• Общественные здания: школы, больницы, офисы — где важна селективность и отказоустойчивость
• Дачные дома и коттеджи — особенно актуально при использовании старой проводки и нестабильной изоляции

Практические советы

• Выбирая УЗО, проверьте соответствие номинала автомата — лучше, если он равен или меньше 25 А
• Перед первым включением нажмите кнопку «Т» — тестирование должно вызвать отключение
• При установке в щит с несколькими УЗО — используйте селективное как основное, а обычные — на ответвлениях
• Не забывайте про посадочный диаметр клемм — провода 1–16 мм² должны плотно затягиваться без деформации
• Для условий с частыми перепадами напряжения — этот УЗО подходит благодаря импульсной прочности 4 кВ
• При монтаже в холодных условиях — убедитесь, что щит не продувается ветром и не образуется конденсат
