Щит с монтажной панелью ЩМПг-100.65.30 (ЩРНМ-5) RAL 3001 IP54 EKF PROxima | mb24-5-3001

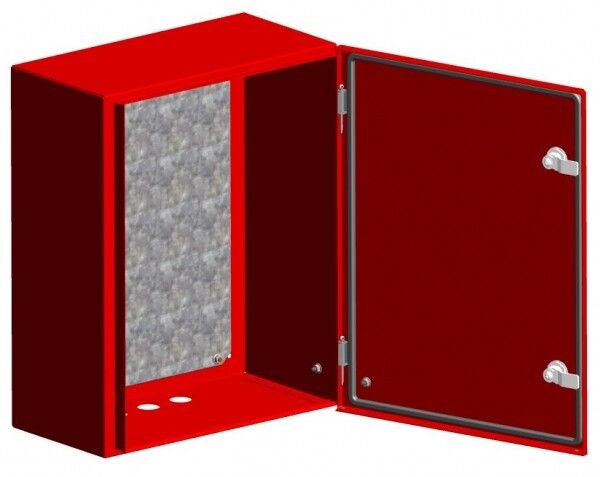

Электрощит с монтажной панелью ЩМПг-100.65.30 (ЩРНМ-5) RAL 3001 IP54 от EKF PROxima — это готовый металлический корпус с внутренней панелью для компоновки устройств пожарной автоматики, управления насосами и систем сигнализации. Подходит для открытой установки как внутри, так и снаружи зданий.

Назначение и область применения

ЩМПг-100.65.30 (ЩРНМ-5) RAL 3001 IP54 предназначен для монтажа электрооборудования систем пожарной безопасности: пожарных насосов, контроллеров сигнализации, реле, автоматических выключателей и других устройств. Корпус обеспечивает защиту от внешних воздействий, что делает его подходящим для установки в неотапливаемых помещениях, на улице, в подвалах и технических зонах. Применяется в жилых, общественных и промышленных объектах, где требуется надежная защита оборудования от пыли, влаги и механических повреждений.

Технические характеристики

• Тип изделия: щит монтажный с полноразмерной панелью
• Напряжение: до 380 В
• Номинальный ток: 630 А
• Степень защиты: IP54 — защищен от пыли и брызг воды со всех сторон
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая краска RAL 3001 (красный цвет), устойчивая к атмосферным воздействиям
• Глубина монтажа: 285 мм — достаточна для установки модульных и силовых устройств
• Количество кабельных вводов: 3 шт. — для подключения входящих/выходящих кабелей
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C
• Класс защиты: I — наличие заземляющего контакта
• Наличие замка: да — предотвращает несанкционированный доступ
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа — герметичная конструкция
• Гарантия: 60 месяцев
• Поддержка молниезащиты: да — возможно подключение системы грозозащиты

Совместимость и монтаж

ЩМПг-100.65.30 (ЩРНМ-5) RAL 3001 IP54 совместим с любым модульным оборудованием DIN-рейки (например, автоматы, УЗО, реле) и силовым оборудованием (контакторы, тепловые реле) благодаря наличию полноценной оцинкованной монтажной панели. Монтаж осуществляется открытым способом — крепится к стене с помощью болтов через отверстия в задней части корпуса. Кабельные вводы позволяют провести кабели из труб или гофры. Для подключения молниезащиты предусмотрено место для заземления. Не требует специальных инструментов — достаточно обычного набора для электромонтажа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 по защите от поражения электрическим током. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной влажности и запыленности. Класс защиты I обеспечивает надежное заземление корпуса. Конструкция исключает случайный контакт с токоведущими частями при закрытой двери. Серия PROxima прошла сертификацию в рамках ЕАЭС.

Преимущества

• Полноразмерная оцинкованная монтажная панель — удобна для точной расстановки оборудования, снижает риск перегрева и упрощает обслуживание
• Порошковое покрытие RAL 3001 — долговечное, не царапается, не выгорает на солнце
• IP54 — можно использовать на улице, в сырых местах, в подвалах и на чердаках
• Замок и закрытая крышка — обеспечивают безопасность и соответствие нормам противопожарной защиты
• 3 кабельных ввода — позволяют организовать чистую и упорядоченную прокладку кабелей
• Гарантия 5 лет — один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначена для установки в средах с постоянным погружением в воду — IP54 не обеспечивает герметичность при затоплении
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щелочи, растворители)
• Толщина стали 1 мм — недостаточна для высоких механических нагрузок; не следует применять в местах с риском ударов или вибраций
• Комплектация некомплектная — оборудование (автоматы, реле, рейки) необходимо приобретать отдельно
• Открытая установка требует свободного доступа вокруг корпуса — нельзя монтировать в плотном ряду с другими щитами без зазоров

Примеры использования

• Щит управления пожарным насосом в подвале многоэтажного дома
• Распределительный щит пожарной сигнализации на фасаде офисного здания
• Контрольный пункт автоматического пожаротушения в техническом коридоре
• Шкаф управления системой оповещения на территории завода
• Временный щит на стройплощадке для питания пожарных насосов

Практические советы

• Перед монтажом проверьте глубину 285 мм — убедитесь, что установленные устройства не выходят за границы корпуса
• Используйте кабельные вводы с уплотнительными кольцами — они сохранят степень защиты IP54 даже после многократного введения/извлечения кабелей
• При установке на улице направьте дверцу вниз — чтобы влага не скапливалась на уплотнителе
• Для молниезащиты подключите заземляющий проводник напрямую к контурному заземлению объекта — не используйте только корпус как проводник
• При заказе учтите, что ЩМПг-100.65.30 (ЩРНМ-5) RAL 3001 IP54 — это только корпус. Все внутреннее оборудование (DIN-рейки, автоматы, клеммы) нужно выбирать и приобретать отдельно
• Артикул mb24-5-3001 — используйте его при заказе запчастей или замене двери/замка
