Щит с монтажной панелью ЩМПг- 40.30.22 (ЩРНМ-1) RAL 3001 IP54 EKF PROxima | mb24-1-3001

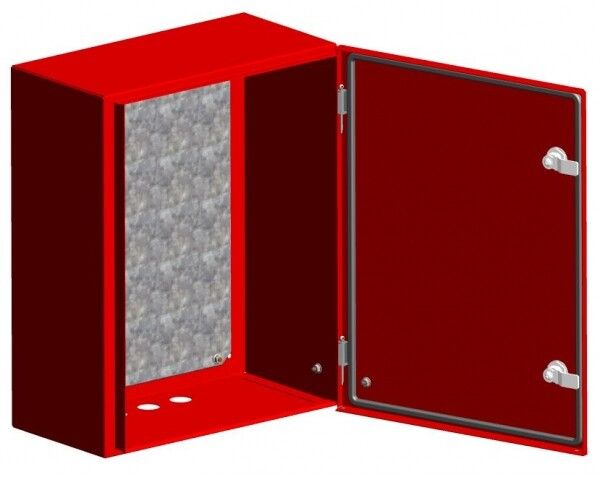

Электрощит с монтажной панелью ЩМПг-40.30.22 (ЩРНМ-1) цвет RAL 3001 от EKF PROxima предназначен для компоновки оборудования систем пожарной безопасности - от сигнализации до управления насосами. Корпус из стали с порошковым покрытием и степенью защиты IP54 обеспечивает устойчивость к внешним воздействиям, что делает его подходящим как для внутренней, так и для наружной установки.

Назначение и область применения

Щит с монтажной панелью ЩМПг-40.30.22 (ЩРНМ-1) создан для сборки распределительных устройств систем пожарной автоматики: щитов управления пожарными насосами, пожарной сигнализации и других контролируемых цепей. Подходит для установки в помещениях и на открытых площадках благодаря защите IP54 и климатическому исполнению УХЛ3. Применяется в жилых, общественных и промышленных зданиях, где требуется надежная защита электрооборудования от пыли, влаги и механических повреждений.

Технические характеристики

• Тип изделия: щит монтажный с полноразмерной панелью
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Напряжение: 380 В
• Номинальный ток: 630 А
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая краска RAL 3001 (красный)
• Глубина монтажа: 200 мм
• Количество кабельных вводов: 3
• Наличие замка: да - для предотвращения несанкционированного доступа
• Тип двери: одинарная, открывающаяся
• Тип крышки: закрытого типа - герметичная конструкция
• Класс защиты: I - наличие заземления через корпус
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Гарантийный срок: 60 месяцев
• Поддержка молниезащиты: да - возможно подключение системы грозозащиты
• Способ монтажа: открытый - крепится к стене или опоре

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-40.30.22 (ЩРНМ-1) совместим с любым модульным оборудованием (автоматические выключатели, контакторы, реле) и силовым оборудованием (рубильники, предохранители) до 630 А. Монтажная панель выполнена из оцинкованной стали - позволяет фиксировать оборудование болтовым креплением без сверления корпуса. Кабельные вводы рассчитаны на провода сечением до 25 мм2. Для монтажа используйте крепеж M6/M8, соответствующий толщине стены. Установка возможна на вертикальную поверхность - горизонтальная установка не рекомендуется.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 по классу защиты I. Порошковое покрытие устойчиво к коррозии и химическим воздействиям. Наличие заземляющего контура и возможность подключения молниезащиты обеспечивают безопасность при перенапряжениях. Все элементы сертифицированы для работы в условиях повышенной влажности и запыленности.

Преимущества

• Полноразмерная оцинкованная монтажная панель - исключает необходимость доработки корпуса
• Высокая прочность корпуса из стали 1 мм - устойчив к деформациям при нагрузке
• Порошковое покрытие RAL 3001 - долговечное, не выгорает на солнце, легко моется
• IP54 и УХЛ3 - допускает применение вне помещений без дополнительных кожухов
• Встроенные кабельные вводы - снижают риск попадания влаги и пыли внутрь
• Замок на двери - обеспечивает контроль доступа и соответствие нормам пожарной безопасности

Ограничения применения

• Не предназначен для взрывоопасных сред - не имеет взрывозащиты Ex
• Не подходит для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Максимальный ток 630 А - не используется для крупных подстанций выше этого значения
• Недопустима установка внутри емкостей с агрессивными жидкостями (кислоты, растворители)
• Толщина стенки 1 мм - не рекомендуется для мест с высокими ударными нагрузками

Примеры использования

• Щит управления пожарным насосом в подвале торгового центра
• Распределительный щит пожарной сигнализации на фасаде офисного здания
• Контрольный пункт автономной системы пожаротушения на промплощадке
• Аппаратура управления эвакуационными светильниками в лифтовом холле

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 200 мм требует учета габаритов модулей
• Используйте кабельные вводы с уплотнительными кольцами - особенно при наружной установке
• Обеспечьте заземление корпуса через контактную пластину - это обязательное условие для класса защиты I
• При использовании в холодном климате убедитесь, что все кабели и соединения рассчитаны на минусовые температуры
• Щит с монтажной панелью ЩМПг-40.30.22 (ЩРНМ-1) от EKF PROxima можно использовать как базовый корпус - при необходимости добавьте дополнительные секции или переходные планки
