Щит с монтажной панелью ЩМПг-25.30.15 EKF IP54 PROxima | mb24-01

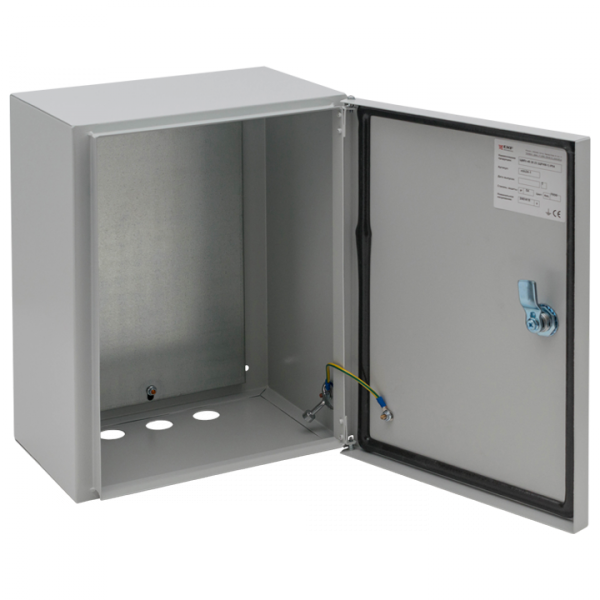

Щит с монтажной панелью ЩМПг-25.30.15 IP54 от EKF PROxima - это прочный металлический корпус с установленной внутренней платой для крепления аппаратуры, предназначенный для наружной и внутрипомещенной установки. Подходит для сборки щитов управления, распределения и автоматизации с использованием модульного и силового оборудования.

Назначение и область применения

Щит с монтажной панелью ЩМПг-25.30.15 IP54 используется для компоновки электрооборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, счетчиков и других устройств. Благодаря защищённому корпусу и монтажной панели, он идеально подходит для создания узлов управления на объектах с высокими требованиями к надёжности - например, на промышленных площадках, в насосных станциях, на элеваторах, в системах вентиляции и кондиционирования.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Номинальный ток: 630 А - способен выдерживать значительные нагрузки, подходит для крупных потребителей
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для большинства условий) и брызг воды из любого направления
• Материал корпуса: сталь с толщиной стенок 1,2 мм - обеспечивает механическую прочность
• Толщина монтажной панели: 1 мм - жесткая основа для крепления DIN-рейки и оборудования
• Монтажная глубина: 130 мм - позволяет разместить оборудование с ограниченным габаритом
• Цвет: 7035 RAL (серый) - соответствует промышленным стандартам окраски
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - для подключения входящих/выходящих кабелей
• Порошковое покрытие - устойчиво к коррозии, царапинам и воздействию агрессивной среды
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных решений

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-25.30.15 IP54 совместим со всеми типами стандартного модульного оборудования, закрепляемого на DIN-рейке. Монтажная панель имеет перфорацию под болты M4–M6, что позволяет фиксировать тяжёлое силовое оборудование (например, автоматы, преобразователи) напрямую к основе. Установка осуществляется открытым способом - на стену, опору или раму. Для герметизации кабельных вводов рекомендуется использовать уплотнительные кольца. Корпус не требует заземления через внешние элементы - класс защиты I предполагает наличие заземляющего провода внутри системы.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-25.30.15 IP54 изготовлен в соответствии с ТУ 3434-001-96504521-2007. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных устройств. Класс защиты I гарантирует безопасность при наличии заземляющего контура. Наличие замка исключает случайное открытие дверцы. Конструкция допускает использование в системах молниезащиты - корпус служит естественным экраном для импульсных помех.

Преимущества

• Высокая степень защиты IP54 делает возможным применение на открытом воздухе без дополнительных кожухов
• Жёсткая стальная монтажная панель снижает риск деформации при длительной эксплуатации
• Порошковое покрытие увеличивает срок службы в агрессивных средах (промышленные зоны, улицы, подъезды)
• Широкий температурный диапазон (УХЛ3) позволяет использовать в холодных регионах России
• Длинная гарантия (5 лет) свидетельствует о стабильном качестве производства EKF PROxima

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Глубина 130 мм ограничивает установку крупных устройств с высоким профилем (например, некоторых старых моделей ПЧ)
• Комплектация некомплектная - необходимо самостоятельно приобрести DIN-рейки, крепеж, кабельные вводы, заземление
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Одинарная дверца не позволяет открывать её с двух сторон - усложняет обслуживание в плотных коридорах

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный пункт для конвейера на пищевом производстве
• Автоматизированный щит освещения в парковой зоне
• Центральный пункт питания для системы вентиляции в логистическом терминале
• Временная установка на стройплощадке для временного энергообеспечения

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 130 мм может не хватить для больших модулей
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP54 после прокладки кабелей
• Для удобства обслуживания размещайте часто используемые устройства (рубильники, кнопки) на уровне глаз
• Обязательно выполните заземление корпуса - даже при классе защиты I это требуется по нормам ПУЭ
• Щит с монтажной панелью ЩМПг-25.30.15 IP54 от EKF PROxima можно комбинировать с другими изделиями серии PROxima - все элементы совместимы по креплению и цвету
