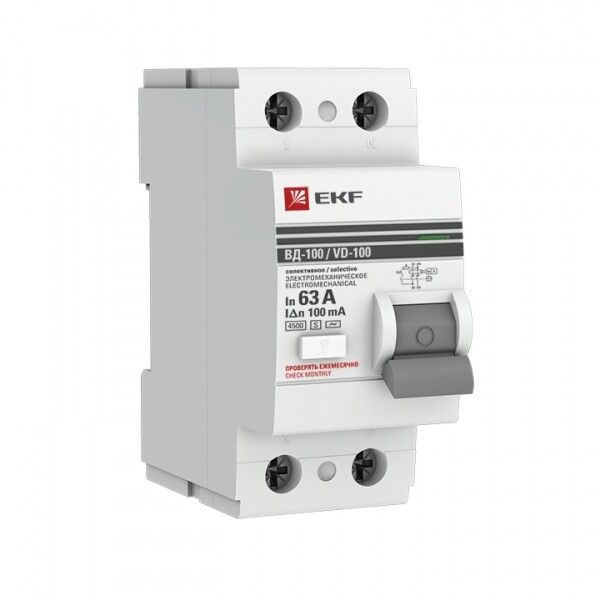

Выключатель дифференциальный (УЗО) (селективный) 2п 63А 100мА тип AC PROxima | elcb-2-63-100S-em-pro EKF (замена - E1026MS63100)

Выключатель дифференциальный (УЗО) селективный 2 полюса 63А 100мА тип AC электромеханический ВД-100 от EKF PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное электромеханическое устройство с кратковременной задержкой срабатывания, подходящее для бытовых и промышленных сетей.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с заземлёнными частями оборудования или случайном прикосновении к токоведущим элементам. Он не защищает от перегрузок и КЗ - эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой: конвейеры, насосы, сварочные аппараты, системы вентиляции. Особенно эффективен там, где требуется селективная защита - чтобы одно УЗО не отключало всю цепь при аварии в одной ветви.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке выше этой величины
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных систем)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А
• Кратковременная задержка срабатывания: да - имеет выдержку времени 0,1–0,3 сек, что позволяет избежать ложных срабатываний при кратковременных импульсах
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Рабочий диапазон температур: -10...+50 C - можно использовать в неотапливаемых помещениях, но не в холодильных камерах или на улице
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Модульная ширина: 2 модуля - занимает 36 мм в DIN-коробке
• Глубина монтажа: 74 мм - учтите этот размер при проектировании корпуса щита
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, влага в норме)
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Присоединяемые провода - только многожильные или одножильные с опрессовкой, сечением 1–25 мм2. Не используйте провода меньше 1 мм2 - они плохо фиксируются в клеммах.

Совместим с любыми автоматическими выключателями, соответствующими номинальному току 63 А. Рекомендуется устанавливать УЗО перед автоматом - так обеспечивается координация защиты. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995) - основному российскому и международному стандарту для устройств защитного отключения. Сертифицирован для эксплуатации в условиях климатического исполнения УХЛ4 - то есть в регионах с умеренным и холодным климатом, в том числе с возможностью колебаний температуры и влажности. Устройство не содержит электронных компонентов, поэтому не боится помех, перепадов напряжения и отказов в питании.

Преимущества

• Электромеханическая схема - не нуждается во внешнем питании, работоспособно даже при обрыве нуля
• Селективность - позволяет организовать многоступенчатую защиту без массового отключения всей сети
• Кратковременная задержка - снижает количество ложных срабатываний при запуске мощной техники
• Высокая импульсная стойкость (4 кВ) - устойчив к грозовым и коммутационным перенапряжениям
• Длинная гарантия (7 лет) - подтверждает качество сборки и долговечность
• Широкий диапазон сечений проводов - удобен при замене старых линий

Ограничения применения

• Не применяется в сетях с постоянным током утечки - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать на улице, в сырых помещениях без кожуха
• Рабочая температура не ниже -10 C - не подходит для неотапливаемых помещений зимой, если температура опускается ниже
• Не рекомендовано применять в цепях с высоким уровнем гармонических искажений (например, на выходе частотных преобразователей) без дополнительной фильтрации

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при пробое бойлера или стиральной машины
• Щитовая на производстве: защита линии конвейера, где есть риск утечки от изношенной изоляции двигателя
• Объекты с несколькими группами: УЗО ВД-100 устанавливают на вводе, а более чувствительные (30 мА) - на отдельных контурах (розетки, освещение)
• Жилые дома с деревянными конструкциями - снижает риск возгорания при длительной утечке тока

Практические советы

• Проверяйте целостность изоляции перед установкой - УЗО не спасёт от повреждённого кабеля, если он уже пробит
• После монтажа всегда нажимайте кнопку «Тест» - проверьте срабатывание устройства
• При установке нескольких УЗО в одном щите - соблюдайте принцип селективности: верхнее (вводное) должно иметь задержку, нижние - без неё
• Не экономьте на сечении проводов - при 63 А лучше использовать 10–16 мм2, особенно на длинных участках
• УЗО ВД-100 от EKF PROxima - не требует обслуживания, но периодически (раз в 3–6 месяцев) проверяйте его тестовой кнопкой
• Если устройство часто срабатывает - ищите причину в оборудовании, а не меняйте УЗО на более чувствительный
