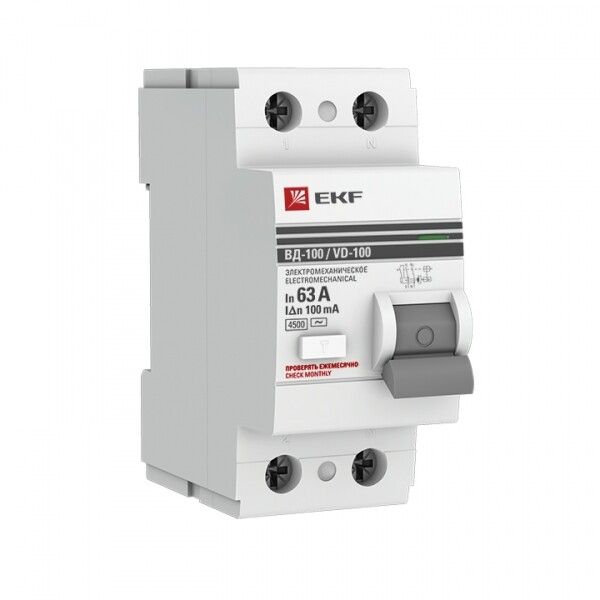

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 100мА (тип АС) PROximа | elcb-2-63-100-em-pro EKF

Выключатель дифференциального тока ВД-100 от EKF PROxima - это электромеханическое УЗО на 63 А и 100 мА, предназначенное для защиты людей от поражения током и предотвращения возгораний из-за утечек. Подходит для бытовых и промышленных сетей переменного тока, монтируется на DIN-рейку.

Назначение и область применения

УЗО ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Применяется в жилых домах, офисах, производственных цехах, на объектах с высокой плотностью электроприборов. Обязательно используется в паре с автоматическим выключателем - само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 - контролирует фазу и ноль одновременно;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания;
• Напряжение изоляции: 660 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов;
• Сечение провода: 1–25 мм2 - подходят медные провода от тонких до толстых, включая силовые кабели;
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и влаги - требует установки внутри щита;
• Рабочий диапазон температур: -10...+50 C - работает в большинстве помещений, но не на улице или в необогреваемых местах;
• Потери мощности: 3 Вт - минимальное энергопотребление самого устройства;
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Глубина монтажа: 66 мм - требуется место в щите для свободного доступа к зажимам;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, с возможностью работы при пониженной температуре;
• Нормативный документ: ГОСТ Р 51329-2013 (МЭК 61543-1995) - соответствует российским и европейским требованиям к УЗО.

Совместимость и монтаж

УЗО ВД-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется после отключения питания. Подключение: входные клеммы сверху, выходные - снизу. Соединяйте фазу и ноль строго в соответствии с маркировкой. Не допускается подключение нулевого провода после УЗО к другому УЗО или к общему нулю - это нарушит работу. Совместим со всеми автоматами класса B, C, D, имеющими аналогичный номинальный ток (до 63 А). Для обеспечения селективности рекомендуется применять с другими УЗО, имеющими более низкий дифток (например, 30 мА) на оконечных участках сети.

Безопасность и стандарты

УЗО ВД-100 сертифицировано по ГОСТ Р 51329-2013 и соответствует требованиям МЭК 61543. Электромеханическая конструкция не зависит от внешнего питания - срабатывает даже при отсутствии напряжения в сети. Это делает его надёжнее электронных аналогов. Отказ от срабатывания исключён при нормальных условиях эксплуатации. Имеет гарантированный срок службы 84 месяца (7 лет).

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, что повышает отказоустойчивость;
• Широкий диапазон сечений проводов (1–25 мм2) - позволяет подключать как слаботочные, так и силовые линии;
• Высокая импульсная прочность (4 кВ) - устойчив к помехам и грозовым воздействиям;
• Поддерживает селективность - можно организовать многоступенчатую систему защиты без ложных срабатываний;
• Серия PROxima - продукция EKF с проверенной долговечностью и качеством сборки.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC;
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в не закрытых щитах;
• Рабочая температура начинается от -10 C - не подходит для неотапливаемых чердачных или подвальных помещений зимой;
• Не рекомендуется для защиты цепей с высоким уровнем естественных утечек (например, старые нагревательные элементы, некоторые насосы).

Примеры использования

• Защита группы розеток в ванной комнате (в паре с автоматом на 16 А);
• Общая защита этажа в квартире перед распределением на несколько групп;
• Щитовая защита на производстве - для линий питания станков, конвейеров, освещения;
• Автомобильные сервисы, где есть риск утечек от зарядных устройств и сварочных аппаратов.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала автомата - он должен быть равным или меньше 63 А;
• При установке в щитке оставьте минимум 70 мм глубины - чтобы легко достать провода;
• Проверяйте работоспособность кнопкой “Т” один раз в месяц - это тестирование функционала;
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводки, особенно в старых зданиях;
• Для многоквартирных домов используйте ВД-100 как главный защитный элемент, а на каждую комнату - УЗО с меньшим током утечки (30 мА).
