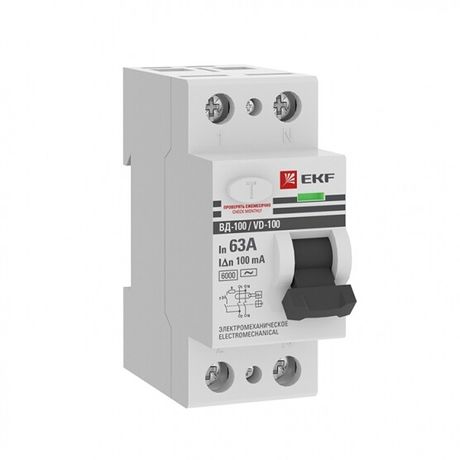

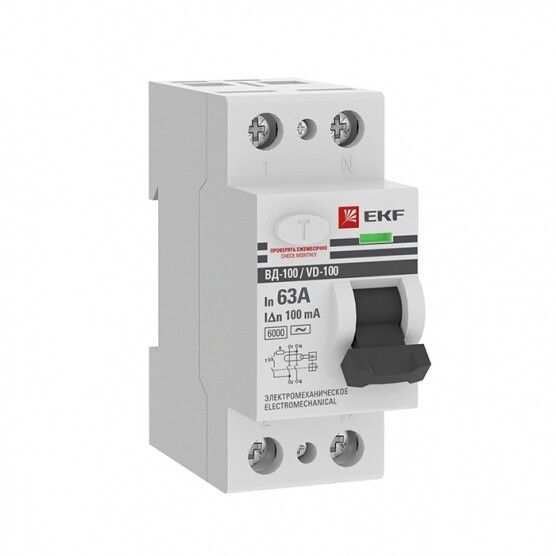

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 100мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-63-100-em-pro EKF (замена - E1026M63100)

Устройство защитного отключения ВД-100 2P 63А 100мА (тип АС, электромеханическое) 6кА от бренда EKF - надёжная защита от поражения током и возгорания из-за утечек, работает в широком диапазоне температур и монтируется на DIN-рейку. Артикул elcb-2-6-63-100-em-pro.

Назначение и область применения

Устройство защитного отключения ВД-100 защищает людей от удара электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут развиваться в КЗ. Применяется в жилых, общественных и промышленных объектах. Обязательно используется в паре с автоматическим выключателем - само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 100 мА - срабатывает при утечке выше этой величины
• Тип тока утечки: AC - реагирует на переменный ток утечки (наиболее распространённый тип)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Напряжение сети: 230 В, частота: 50 Гц - предназначено для однофазных сетей
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Импульсное напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый щит
• Монтаж: 2 модуля, DIN-рейка - занимает два стандартных модуля на рейке
• Сечение провода: 1–25 мм2 - подходит для медных проводов указанного сечения
• Рабочий диапазон температур: -25…+50 C - можно устанавливать в неотапливаемых помещениях
• Гарантия: 84 месяца - долгий срок службы, соответствует промышленным стандартам
• Глубина монтажа: 74 мм - учтите при проектировании ширины распределительного щита
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления

Совместимость и монтаж

Устройство защитного отключения ВД-100 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через зажимы для проводов сечением 1–25 мм2. Монтаж возможен как сверху, так и снизу - вход/выход не имеет полярности. Электромеханическая конструкция не требует внешнего питания - работает даже при отсутствии напряжения в сети. Совместим с любыми автоматическими выключателями, установленными в одном щите. Учитывайте глубину 74 мм - при компактном щите проверьте свободное место за рейкой.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Произведено в соответствии с системой менеджмента качества ISO 9001. Электромеханический принцип действия исключает риск отказа при отключении нулевого провода или сбоя в питании. Относится к классу безопасности B - не требует периодической поверки, но рекомендовано тестирование кнопкой «T» ежемесячно.

Преимущества

• Электромеханическая конструкция - надёжнее электронных аналогов, не зависит от наличия напряжения
• Высокая устойчивость к импульсным токам (6 кА) - подходит для мест с частыми помехами (например, рядом с двигателями)
• Широкий температурный диапазон (-25…+50 C) - позволяет применять в холодильных камерах, на улице внутри щитов, в производственных цехах
• Селективное исполнение - возможность организации многоступенчатой защиты без ложных срабатываний
• Долгий гарантийный срок (7 лет) - указывает на высокую надёжность компонентов

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - для таких задач требуется тип А или АС+DC
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытого щита
• Не защищает от перегрузок и КЗ - обязательно сочетать с автоматом подходящего номинала (не более 63 А)
• Подходит только для однофазных сетей 230 В - не применяется в трёхфазных системах без дополнительных решений

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита всего этажа в многоквартирном доме
• Линии питания станков, насосов, конвейеров на заводе
• Освещение и оборудование в неотапливаемых помещениях (гаражи, ангары, подвалы)
• Объекты с высокой влажностью и риском повреждения изоляции - бассейны, теплицы, пищевые производства

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что автоматический выключатель перед ним имеет номинал ≤63 А - иначе возможна перегрузка
• Проверяйте сечение проводов: слишком тонкие (менее 1 мм2) не войдут в зажимы, слишком толстые (более 25 мм2) - не затянуть
• Перед первым включением нажмите кнопку «T» - если УЗО не отключилось, оно неисправно
• При использовании в селективной схеме (несколько УЗО друг за другом) убедитесь, что верхний уровень имеет задержку времени - иначе будет ложное срабатывание
• Не устанавливайте в условиях постоянной влажности или прямого попадания воды - даже при IP20 это опасно
• Для помещений с высоким уровнем электромагнитных помех (частотные преобразователи, сварочные аппараты) этот тип УЗО особенно эффективен благодаря электромеханической основе
