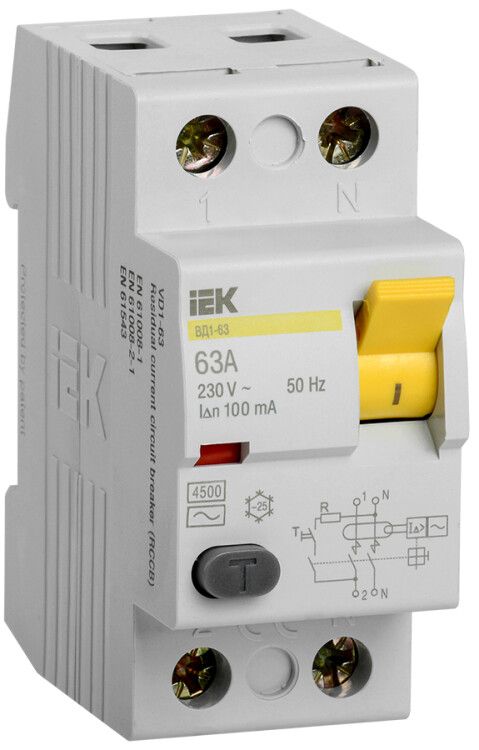

Выключатель дифференциального тока (УЗО) ВД1-63 2п 63А 100мА AC IEK (ИЭК) MDV10-2-063-100

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 100 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-063-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 100 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он реагирует только на переменный ток утечки (тип AC), поэтому подходит для большинства бытовых и промышленных устройств: стиральных машин, бойлеров, насосов, светильников, станков и конвейеров. УЗО не защищает от перегрузок и коротких замыканий - эти функции выполняются автоматическим выключателем, который устанавливается перед ним.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам от 100 миллиампер
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - подходит для мощных линий
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока
• Диапазон температур: от -25 до +40 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного климата с возможностью работы в неотапливаемых помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 74 мм - требует достаточного места в распределительном щите

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 100 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 74 мм. Подключение кабелей осуществляется через зажимы с насечками - они обеспечивают надёжный контакт даже при больших сечениях до 35 мм2. Монтаж прост: устройство фиксируется защёлкой с двойным положением - один щелчок обеспечивает плотное и устойчивое к вибрациям крепление. Обязательно подключайте УЗО после автомата, чтобы он был защищён от перегрузок. Нейтральный контакт внутри УЗО замыкается первым и отключается последним - это предотвращает риск “обрыва нуля” и перекоса фаз при аварии.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 100 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Это гарантирует соответствие российским нормам безопасности. Устройство не имеет встроенной защиты от сверхтоков - значит, оно не заменяет автоматический выключатель. Его задача - только обнаруживать утечки тока. Применяйте его только в сочетании с подходящим по току автоматом.

Преимущества

• Насечки на зажимах снижают нагрев и усиливают механическую прочность соединения
• Эргономичная кнопка TEST удобна для регулярной проверки работоспособности
• Специальная конструкция контактов исключает риск “обрыва нуля”, что особенно важно для чувствительного оборудования
• Защёлка с двойной фиксацией обеспечивает надёжный монтаж без люфта
• Серия KARAT от IEK прошла сертификацию и широко применяется в промышленности и ЖКХ

Ограничения применения

• Не подходит для цепей с постоянными токами утечки - например, где есть выпрямители, ИБП или LED-драйверы с высоким уровнем пульсаций
• Не защищает от перегрузок и коротких замыканий - обязательно используйте с автоматом
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужен УЗО с IP44 или выше
• Не рекомендуется для систем IT (изолированной нейтрали) - требуются другие типы УЗО
• При температуре ниже -25 C или выше +40 C возможны сбои в работе

Примеры использования

• Щитовая квартиры - защита группы розеток в кухне и ванной
• Производственный участок - питание станков, насосов, конвейеров
• Общественные здания - освещение, системы вентиляции, лифты
• Складские помещения - оборудование с металлическими корпусами
• Автомобильные сервисы - зарядные станции, компрессоры

Практические советы

• Выбирайте УЗО с номиналом 63 А только для линий с большой нагрузкой - для обычных розеток достаточно 25–40 А
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - это обязательное правило безопасности
• Убедитесь, что сечение кабеля не превышает 35 мм2 - иначе контакт будет плохим
• При установке в щитке оставьте минимум 10 мм между УЗО и другими устройствами для лучшего теплоотвода
• Не используйте этот УЗО в качестве основного коммутационного аппарата - он не предназначен для частого включения/выключения
• Если в цепи есть частотные преобразователи или светодиодные светильники - рассмотрите УЗО типа A или B
