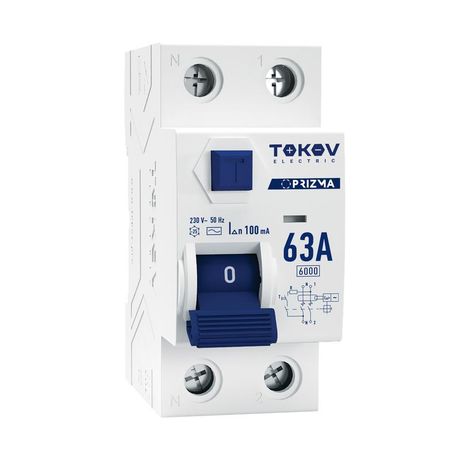

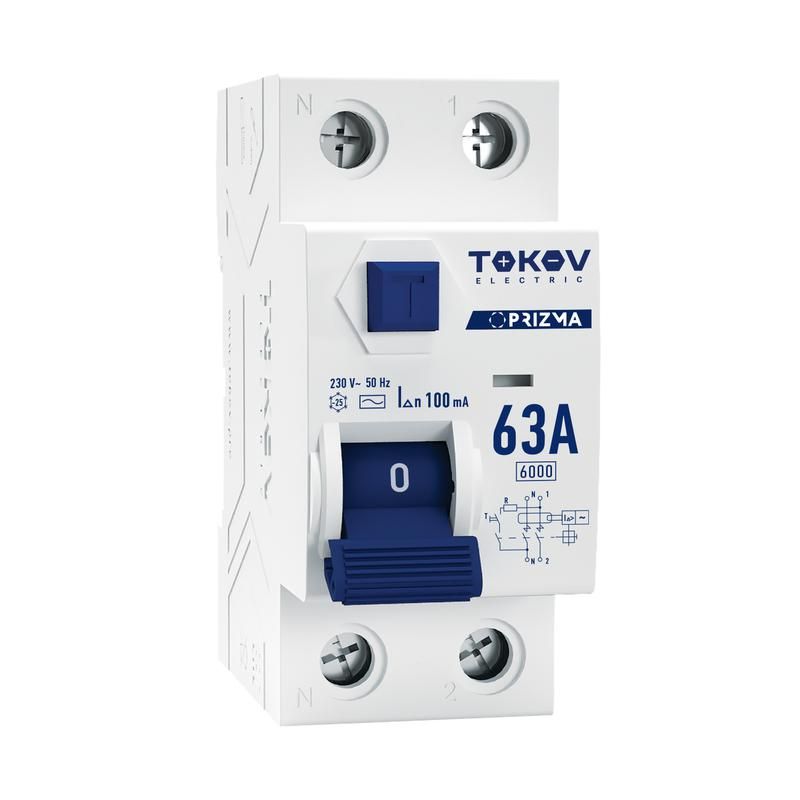

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-63-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-63-100-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в сетях 230 В. Устройство реагирует на дифференциальный ток 100 мА и рассчитано на нагрузку до 63 А, что делает его подходящим для групповых цепей в жилых и промышленных объектах.

Назначение и область применения

Этот двухполюсный УЗО защищает участки электросети, где есть риск утечки тока через человека или повреждённую изоляцию. Подходит для защиты розеточных групп, оборудования в помещениях с повышенной влажностью (ваннные комнаты, кухни), а также для автоматических линий на производстве - например, станков, насосов, конвейеров. УЗО не заменяет автоматический выключатель, но работает совместно с ним, обеспечивая дополнительную безопасность.

Технические характеристики

• Номинальный ток: 63 А - максимальная постоянная нагрузка, которую устройство выдерживает без срабатывания
• Номинальный ток утечки: 100 мА - чувствительность к дифференциальному току; сработает при утечке свыше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой и промышленной сети)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Изоляционное напряжение: 400 В - гарантирует надёжную изоляцию между контактами при перегрузках
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (например, от молнии)
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ
• Монтаж: DIN-рейка 35 мм - легко фиксируется в щите без дополнительных креплений
• Защита IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Ширина: 2 модуля - занимает два стандартных положения на DIN-рейке
• Рабочая температура: от –25 C до +50 C - можно использовать в неотапливаемых помещениях, в том числе на улице в закрытом щите
• Сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - позволяет подключать медные провода большинства распространённых сечений

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-63-100-ac устанавливается на DIN-рейку в распределительном щите. Для работы требуется подключение фазы и нуля: входные контакты помечены L и N, выходные - соответственно Lout и Nout. Ноль обязательно проходит через УЗО - нельзя подключать нулевой провод минуя устройство. Монтировать рекомендуется после автомата защиты (по току), чтобы УЗО работало в условиях ограниченного тока КЗ. Обязательно проверьте правильность полярности при подключении - неверное соединение может нарушить работу устройства.

Безопатность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность дифференциальных выключателей. Сертифицирован для использования в бытовых и коммерческих электроустановках. Применение в системах TN-S и TN-C-S допускается, в системе TT - только при наличии заземления. Не применяется в IT-системах без дополнительных мер.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжность даже при аварийных режимах
• Поддержка широкого диапазона сечений проводов - удобно для монтажа как тонких, так и мощных кабелей
• Устойчивость к импульсным перенапряжениям (6 кВ) снижает риск ложных срабатываний
• Работает при низких температурах - подходит для установки в холодных помещениях и на улице в герметичных щитах
• Фиксация на DIN-рейке и компактная ширина (2 модуля) экономят место в щите

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, светодиодными драйверами, ИБП
• IP20 не обеспечивает защиту от брызг и пыли - запрещена установка в открытых местах или сырых помещениях без корпуса
• Не является автоматическим выключателем - требует обязательного наличия аппарата защиты по току (автомат) перед собой
• Не рекомендуется для цепей с высокими пусковыми токами (например, большие двигатели), если они вызывают ложные срабатывания - возможны задержки в работе
• Не следует применять в качестве единственного средства защиты - всегда используйте в комплексе с другими аппаратами

Примеры использования

• Защита группы розеток в кухне или ванной комнате частного дома
• Автоматическая линия питания станков на заводе с металлообрабатывающим оборудованием
• Щитовая группа для освещения и розеток в офисном помещении
• Цепь питания теплого пола или водонагревателя в квартире
• Распределительный щит на даче с неотапливаемым помещением

Практические советы

• Проверяйте маркировку на корпусе: L/N - вход, Lout/Nout - выход. Перепутать - значит лишить себя защиты
• При подключении гибкого провода (до 10 мм2) используйте наконечники - это исключит плохой контакт и нагрев
• Обязательно тестируйте УЗО кнопкой «Т» ежемесячно - это проверяет исправность внутреннего механизма
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводов, наличие параллельных заземлений или неисправное оборудование
• При замене старого УЗО убедитесь, что новый имеет аналогичную отключающую способность (6 кА) и класс тока (AC)
• Не устанавливайте более одного УЗО на одну фазу без координации - это может привести к селективному отказу
