Выключатель дифференциальный (УЗО) ВД1-63S 2п 63А 100мА тип AC | MDV12-2-063-100 IEK

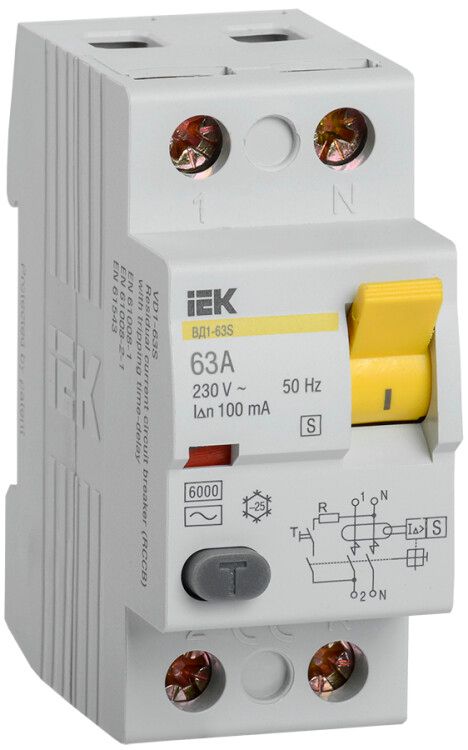

Выключатель дифференциального тока (УЗО) 2 полюса 63А 100мА тип ACS ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает без зависимости от напряжения сети, что делает его надёжным решением для жилых, коммерческих и промышленных объектов. Артикул mdv12-2-063-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63А 100мА тип ACS ВД1-63S защищает от поражения током при утечке более 100 мА. Он не имеет встроенной защиты от перегрузок и коротких замыканий - используется совместно с автоматическим выключателем. Подходит для установки в щитах на объектах с повышенной требовательностью к безопасности: квартиры, офисы, школы, мастерские, стройплощадки. Особенно эффективен там, где есть риск утечки через заземление - например, в ванных комнатах, на кухнях, рядом с бассейнами или в условиях высокой влажности.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт при 230 В
• Номинальный ток утечки: 100 мА - чувствительность к утечкам выше, чем у обычных 30 мА, но ниже, чем у устройств для защиты оборудования
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (не сработает на постоянный или импульсный ток)
• Напряжение: 230 В, частота 50 Гц - для однофазных сетей
• Отключающая способность: 6 кА - выдерживает ток КЗ до этого значения
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после кратковременного скачка тока
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Способ монтажа: на DIN-рейку, занимает 2 модуля (36 мм шириной)
• Глубина монтажа: 74 мм - требуется место в шкафу для свободного доступа
• Макс. сечение кабеля: 50 мм2 - подходит для мощных линий
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; устанавливается внутри закрытых щитов
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63А 100мА тип ACS ВД1-63S монтируется на стандартную DIN-рейку типа TS35. Для работы необходим внешний автоматический выключатель на 63 А или меньше - он обеспечивает защиту от перегрузок и КЗ. Подключение проводов: входные - сверху, выходные - снизу. Максимальное сечение кабеля - 50 мм2, используйте наконечники при работе с многожильными проводами. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Индикатор положения контактов показывает состояние устройства даже при отключенном питании.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Соответствие нормам гарантирует безопасность при использовании в системах TN-S и TN-C-S. Применение в соответствии с ПУЭ рекомендовано для групповых линий, особенно в местах с повышенной опасностью поражения током. Устройство не является заменой автоматическому выключателю - обязательна парная установка.

Особенности конструкции

• Электромеханическая схема: не зависит от напряжения сети - будет работать даже при обрыве нуля
• Кратковременная задержка отключения: предотвращает ложные срабатывания при кратковременных импульсах утечки (например, при запуске двигателей)
• Селективная защита: позволяет координировать работу с другими УЗО в многоуровневой системе - снижает вероятность отключения всей системы из-за одного повреждения
• Кнопка TEST: эргономичная, легко нажимается - позволяет проверить работоспособность без специнструментов
• Индикатор положения: визуально показывает, включено ли устройство, даже при отсутствии напряжения

Преимущества

• Надёжная работа при колебаниях напряжения и обрыве нулевого провода благодаря электромеханической схеме
• Селективность снижает количество аварийных отключений в сложных распределительных системах
• Задержка срабатывания исключает ложные срабатывания при пуске электрооборудования
• Широкий температурный диапазон (-25…+50 C) - подходит для неотапливаемых помещений и уличных щитов
• Подтверждённый срок службы 15 лет - долговечность при регулярной проверке

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно использовать с автоматом
• IP20 - нельзя устанавливать во влажных или открытых помещениях без корпуса
• Не реагирует на постоянные утечки тока (DC) - не подходит для систем с преобразователями частоты, солнечными панелями или ИБП без дополнительной защиты
• 100 мА - недостаточно для защиты человека в ванных комнатах; для таких участков лучше применять УЗО на 30 мА

Примеры использования

• Защита группы розеток на кухне, где установлены холодильник, микроволновка и посудомоечная машина
• Щитовая на стройплощадке - защита временных линий от утечек через поврежденные кабели
• Общий ввод в административное здание - селективное УЗО для предотвращения массового отключения при локальной неисправности
• Цех с асинхронными двигателями - задержка срабатывания предотвращает ложные отключения при пуске

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток автомата не превышает 63 А - иначе возможна перегрузка
• Проверяйте работоспособность кнопкой TEST ежемесячно - это обязательное требование ПУЭ
• При монтаже в щите оставьте минимум 10–15 мм свободного места вокруг устройства для теплоотвода
• Для защиты отдельных точек (ванная, детская) используйте УЗО на 30 мА - этот экземпляр (100 мА) подходит только для групповой защиты
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания
• При установке в старых домах с отсутствием заземления - УЗО всё равно работает, но эффект защиты снижен; желательно добавить контур заземления
