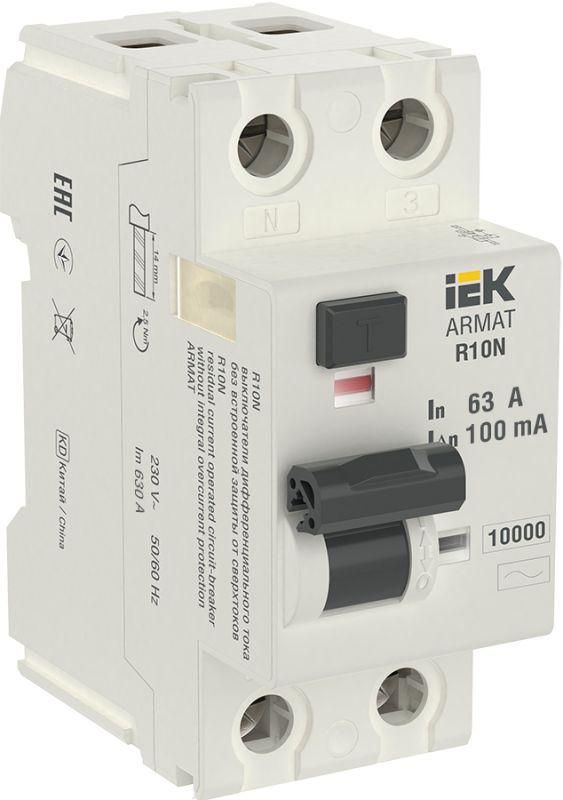

Выключатель дифференциальный (УЗО) R10N 2P 63А 100мА тип AC ARMAT | AR-R10N-2-063C100 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC серия R10N от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии R10N применяется в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC серия R10N реагирует на утечку тока между фазой и нулём, которая может возникнуть при повреждении изоляции проводов, контакте человека с токоведущими частями или пробое оборудования на корпус. Он отключает цепь при достижении дифференциального тока 100 мА, что соответствует требованиям безопасности для групповой защиты нескольких потребителей - например, группы розеток, освещения или бытовой техники. Подходит для установки в квартирных, офисных и производственных щитах.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам от 100 миллиампер
• Тип по току утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип для бытовых сетей)
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 10 тысяч ампер
• Количество полюсов: 2 - защищает одновременно фазу и ноль
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Напряжение изоляции Ui: 500 В - обеспечивает надёжную изоляцию внутри аппарата
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Рабочий диапазон температур: -25…+45 C - подходит для установки в неотапливаемых помещениях, подъездах, на улице в закрытых шкафах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 76 мм - требует достаточного внутреннего объёма щита
• Цвет: белый - совместим с большинством стандартных щитов

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC серия R10N устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части корпуса - входные провода подключаются сверху, выходные - снизу. Обязательно соблюдать полярность: фаза и ноль должны быть правильно соединены. Максимальное сечение кабеля - 25 мм2, более толстые провода не войдут. Устройство не имеет встроенного автоматического выключателя - его необходимо использовать в паре с устройством защиты от перегрузок и коротких замыканий (например, автоматом на 63 А). Глубина монтажа 76 мм требует проверки свободного места в щите перед установкой.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключающая способность 10 кА гарантирует безопасность при аварийных режимах. Применение типа AC означает, что устройство не реагирует на постоянный ток утечки - для таких ситуаций (например, при работе с импульсными источниками питания) требуется УЗО типа A.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжность даже при серьёзных авариях
• Широкий диапазон рабочих температур (-25…+45 C) - допускает применение в условиях с колебаниями температуры
• Серия R10N от IEK - проверенная линейка с длительным сроком службы (15 лет)
• Поддержка кабелей до 25 мм2 - удобно для мощных линий
• Стандартный двухмодульный формат - легко интегрируется в существующие щиты

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки - например, где есть преобразователи частоты, ИБП, LED-драйверы, зарядные устройства для электромобилей. Для них нужен УЗО типа A
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (бани, уличные щиты, подвалы с высокой влажностью)
• Не является автоматическим выключателем - обязательно сочетание с защитой от перегрузок
• 100 мА - слишком большой порог для защиты человека в ванных комнатах или детских зонах. Для этих участков рекомендуются УЗО на 10–30 мА

Примеры использования

• Защита всей группы розеток в квартире (кухня, гостиная, спальня)
• Общая защита освещения в офисе или производственном помещении
• Щитовая защита на этаже многоквартирного дома
• Защита силового оборудования: насосы, компрессоры, вентиляторы

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток (63 А) выше или равен току автомата, установленного перед ним
• Для защиты отдельных точек (розетки в ванной, бассейне) используйте УЗО с дифференциальным током 10–30 мА, а не 100 мА
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку тока
• Если в системе есть частотные преобразователи, светодиодные светильники с драйверами или оборудование с выпрямителями - выбирайте УЗО типа A вместо AC
• При монтаже в старых щитах с малой глубиной - убедитесь, что 76 мм свободного пространства доступны за рейкой
