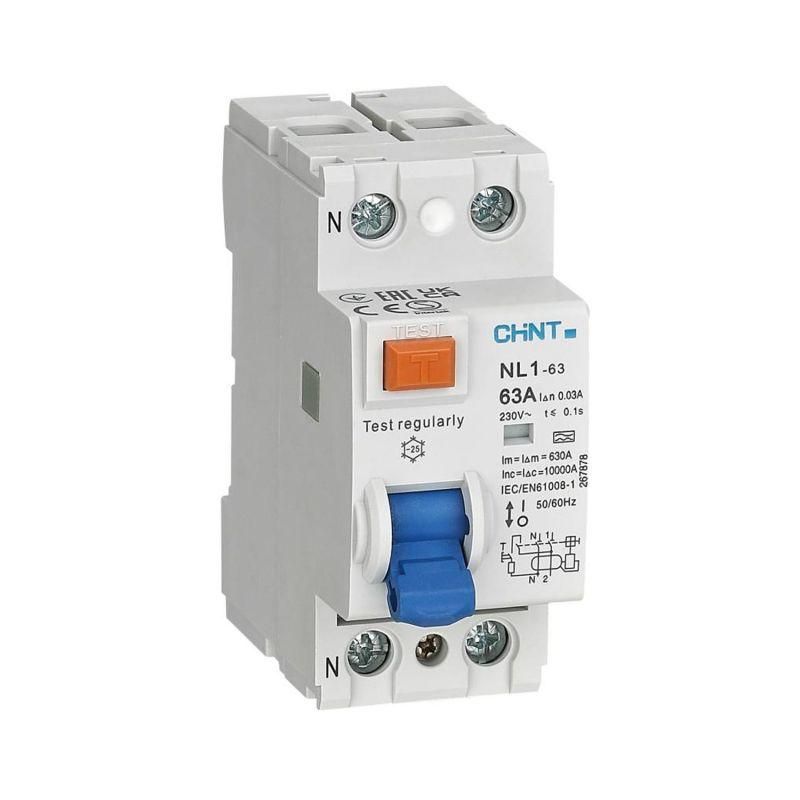

Выключатель дифференциального тока (УЗО) 2п 63А 100мА тип AC-S NL1-100 10кА (R) CHINT 200420

Устройство защитного отключения (УЗО) 2 полюса 63 А 100 мА тип AC-S NL1-100 10 кА (R) от бренда CHINT серии NL1 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат, рассчитанный на работу в условиях повышенной нагрузки и требует минимального обслуживания.

Назначение и область применения

УЗО NL1-100 применяется в однофазных и трёхфазных электросетях с напряжением до 400 В и частотой 50/60 Гц. Его основная задача - отключить питание при появлении опасной утечки тока (100 мА), которая может возникнуть при повреждении изоляции, пробое оборудования или случайном прикосновении к токоведущим частям. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, мастерских и объектов инфраструктуры. Устройство не предназначено для частого ручного включения/выключения - оно работает как аварийный защитный элемент, а не как обычный рубильник.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева и срабатывания.
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность к утечкам. Отключает при превышении этого значения, что соответствует защите от возгораний, а не от поражения человека (для защиты людей чаще используют 30 мА).
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (например, от сварочных аппаратов или ИБП).
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Напряжение изоляции (Ui): 500 В - максимальное рабочее напряжение между токоведущими частями и корпусом.
• Импульсное напряжение (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные перенапряжения).
• Полюса: 2 - защищает фазу и ноль одновременно, исключает возможность работы при обрыве одного провода.
• Степень защиты IP20: защита от прикосновения к токоведущим частям пальцами и от крупных предметов, но не от пыли и воды - используется только внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях, но не на улице.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм).
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом для правильной установки.
• Селективная защита: да - позволяет координировать работу с другими УЗО в многоуровневой системе, чтобы не отключались все при одной утечке.
• Индикация: окно показывает положение контактов - зелёный цвет = включено, красный = отключено.

Совместимость и монтаж

УЗО NL1-100 совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Монтаж выполняется без инструментов - устройство просто защёлкивается на рейку. Для подключения используются клеммы на верхней и нижней части: вход - сверху, выход - снизу. Обязательно соблюдать полярность: L (фаза) и N (ноль) должны быть подключены точно в соответствии с маркировкой. Нельзя использовать с сетями постоянного тока или с оборудованием, генерирующим высокочастотные помехи (например, частотные преобразователи), так как УЗО типа AC не реагирует на них корректно. Также не рекомендуется подключать через автоматические выключатели с меньшей отключающей способностью - они могут не справиться с током КЗ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и IEC 61008-1. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - срабатывание происходит за счёт дифференциального трансформатора, а не электроники. Это делает его более надёжным в сравнении с электронными аналогами. Сертифицирован для использования в сетях с уровнем загрязнения 2 - то есть в помещениях без значительного количества пыли, влаги или проводящего мусора.

Преимущества

• Высокая надёжность благодаря электромеханической схеме - не зависит от сети питания для срабатывания.
• Селективность позволяет организовать многоступенчатую защиту без массового отключения.
• Яркая индикация состояния контактов - легко определить, почему произошло отключение.
• Подтверждённая долговечность: 2000 механических и 2000 электрических циклов включения/отключения.
• Совместимость с другими изделиями серии NL1 - можно собирать комплексную защиту с автоматами и УЗО одинаковой серии.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не сработает при использовании с источниками питания на основе выпрямителей (например, LED-светильники с драйверами, компьютеры, ИБП).
• Тип AC не реагирует на импульсные утечки - не применять рядом с инверторами, сварочными аппаратами, регуляторами мощности.
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты.
• Номинальный ток утечки 100 мА - недостаточно для защиты жизни человека. Для ванных комнат, детских комнат, розеток в жилых зонах следует выбирать УЗО с 30 мА.
• Не предназначен для частого ручного отключения - это не выключатель, а защитное устройство.

Примеры использования

• Защита группы розеток в производственном цеху с металлообрабатывающими станками.
• Общая защита этажа в многоквартирном доме перед группой УЗО 30 мА на квартиры.
• Щитовая на складе с освещением и силовым оборудованием, где риск возгорания из-за старой проводки выше нормы.
• Система защиты в административном здании, где важна селективность - чтобы при утечке в одном офисе не отключалось всё здание.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет исправность механизма.
• Проверяйте работоспособность УЗО NL1-100 хотя бы раз в месяц - это требование безопасности.
• При проектировании щита учтите глубину монтажа (75 мм) - не забудьте оставить место для проводов и других компонентов.
• Если нужна защита от поражения током - параллельно установите УЗО с 30 мА на конкретные группы (розетки, ванная).
• Не смешивайте УЗО типа AC с устройствами типа A (для импульсных токов) в одной цепи без согласования - возможны ложные срабатывания.
• При замене всегда используйте оригинальные изделия CHINT NL1 - совместимость с другими брендами не гарантирована.
