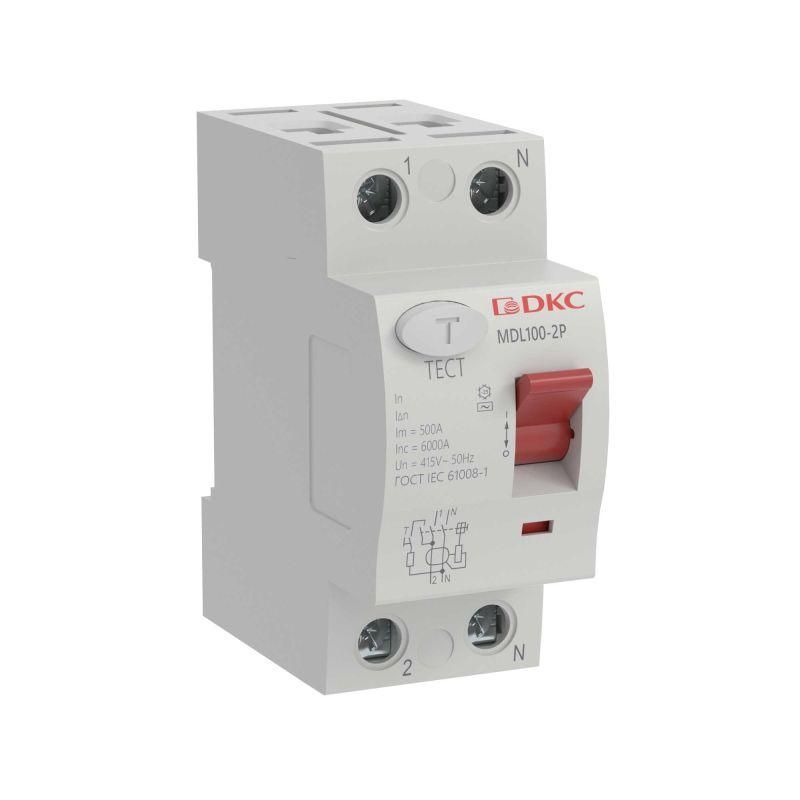

Выключатель дифференциального тока YON max MDL100 1п+N 100mA 63Aтип АС | MDL100-2P3-63-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 100мА тип AC MDL100 - устройство для защиты людей и оборудования от поражения электрическим током и возгораний, вызванных утечками тока в однофазной сети 230 В. Производится в серии YON MAX бренда DKC, артикул MDL100.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 100мА тип AC MDL100 предназначен для автоматического отключения электросети при обнаружении утечки тока свыше 100 мА. Защищает от поражения человека током и предотвращает возгорание проводки из-за повреждённой изоляции. Подходит для установки в распределительных щитах жилых домов, квартир, коттеджей, торговых центров и объектов социальной инфраструктуры. Особенно эффективен в зонах с повышенной влажностью - ванных комнатах, кухнях, подвалах.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной бытовой сети переменного тока
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Дифференциальный ток: 100 мА (0,1 А) - срабатывает при утечке выше этого значения
• Тип тока утечки: AC - реагирует только на синусоидальную переменную утечку (типична для бытовой техники)
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищён от кратковременных скачков напряжения
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: -25...+40 C - можно использовать в неотапливаемых помещениях, включая подвалы и чердаки
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 100мА тип AC MDL100 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения требуется двухпроводная сеть: фаза (L) и ноль (N). Нельзя использовать в системах TN-C, где PEN-проводник объединяет функции нуля и заземления - требует системы TN-S или TT с отдельным PE-проводом. Подключение выполняется через верхние и нижние клеммы согласно маркировке на корпусе. Учитывайте посадочные размеры: ширина устройства 36 мм, глубина около 80 мм - обеспечьте свободное место в щите.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2п (1P+N) 63А 100мА тип AC MDL100 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Обладает механической и тепловой устойчивостью, сертифицирован для использования в бытовых и общественных сетях. Отличается высокой надёжностью срабатывания - тестовая кнопка позволяет проверить работоспособность вручную. Гарантия производителя - 5 лет.

Преимущества

• Двухполюсная конструкция (1P+N) гарантирует полное отключение цепи - исключает опасность оставшегося напряжения на ноле
• Высокая отключающая способность (10 кА) - подходит даже для участков с большой мощностью потребления
• Импульсная прочность 4 кВ - снижает риск выхода из строя при грозовых перенапряжениях
• Работает при низких температурах (-25 C) - подходит для установки в холодных помещениях
• Серия YON MAX - известна долговечностью контактов и устойчивостью к вибрациям

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - только для переменного (AC)
• Не применяется в сетях с объединённым PEN-проводником (TN-C); требует отдельного заземления (TN-S/TT)
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (например, в герметичном боксе)
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; нуждается в паре с автоматом
• Не рекомендован для питания оборудования с высоким уровнем помех (частотные преобразователи, светодиодные драйверы) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щиток этажа в многоквартирном доме - отвечает за несколько квартир
• Электрощит коттеджа - основной УЗО перед группами освещения и розеток
• Объекты социальной инфраструктуры: детские сады, поликлиники, школы - там, где важна безопасность людей
• Подключение к стиральным машинам, водонагревателям, духовым шкафам

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматическим выключателем на тот же ток (63 А) - УЗО не защищает от перегрузки!
• Перед первым запуском обязательно нажмите кнопку «T» - устройство должно отключиться. Если нет - не используйте.
• Проверяйте работу УЗО ежемесячно - кнопка тестирования не требует инструментов.
• При установке в старый щит с алюминиевой проводкой - проверьте плотность затяжки клемм: алюминий «течёт» со временем.
• Не устанавливайте более одного УЗО на одну фазу без координации - это может привести к селективности и отказам.
• MDL100 - артикул серии YON MAX. При замене ищите именно этот артикул - другие модели могут отличаться по времени срабатывания.
