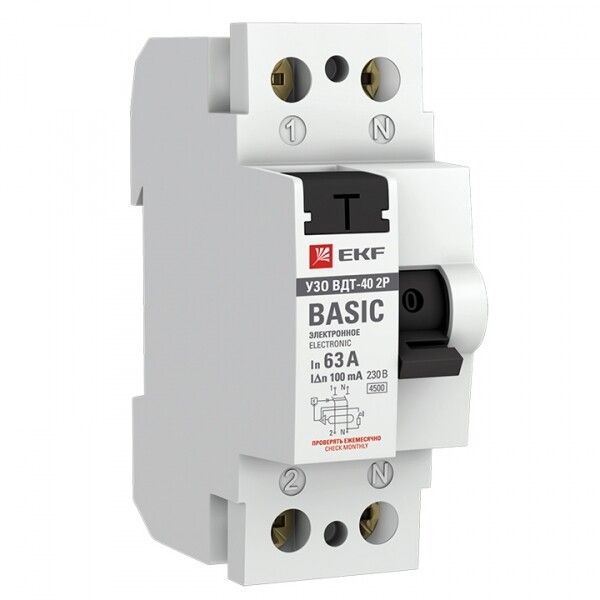

Выключатель дифференциальный (УЗО) ВД-40 2P 63А/100мА (электронное) Basic | elcb-2-63-100e-sim EKF

Выключатель дифференциального тока (УЗО) EKF Basic elcb-2-63-100e-sim предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Этот двухполюсный аппарат работает в паре с автоматическим выключателем и монтируется на DIN-рейку в распределительном щите.

Назначение и область применения

УЗО EKF Basic elcb-2-63-100e-sim реагирует на утечку переменного тока (AC) свыше 100 мА и отключает цепь за доли секунды. Он защищает от поражения током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования. Также снижает риск возгорания из-за длительных утечек, которые не вызывают срабатывание обычных автоматов. Применяется в жилых домах, офисах, производственных помещениях - особенно там, где есть группы розеток, водонагреватели, насосы, светильники во влажных зонах.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до этого значения без перегрева
• Дифференциальный ток: 100 мА - чувствительность к утечкам; подходит для групповой защиты нескольких устройств
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Отключающая способность: 4,5 кА - выдерживает кратковременные скачки тока при КЗ
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным помехам (например, от грозы)
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: от –25C до +35C - не рекомендуется установка вне помещений или в необогреваемых щитовых
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами стандартных сечений
• Модульная ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного внутреннего объёма щита
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ

Совместимость и монтаж

УЗО EKF Basic elcb-2-63-100e-sim устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы: вход - сверху, выход - снизу. Обязательно используйте его в сочетании с автоматическим выключателем на 63 А или ниже - само УЗО не защищает от перегрузок и КЗ. Провода должны иметь сечение от 1 до 25 мм2. Не допускается подключение проводов большего сечения - они не войдут в клеммы. Монтаж возможен только в закрытом щите с доступом для обслуживания.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Имеет сертификат соответствия и гарантию 3 года. Отключение происходит благодаря электронному механизму - он быстрее механических аналогов, но чувствителен к качеству питания. При полном отказе сети (например, при обрыве нуля) устройство может не работать.

Преимущества

• Электронная начинка обеспечивает точное и быстрое срабатывание даже при слабых утечках
• Фиксация на DIN-рейке и компактная форма (2 модуля) экономят место в щите
• Подтверждённая надёжность бренда EKF - продукция прошла тестирование на долговечность
• Широкий диапазон сечений проводов (1–25 мм2) упрощает подбор кабелей
• Гарантия 36 месяцев - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не применяется в сетях с постоянным током утечки - например, с источниками бесперебойного питания (ИБП) или преобразователями частоты
• Не подходит для установки на открытом воздухе или в сырых местах - степень защиты IP20 исключает контакт с водой и пылью
• Не защищает от перегрузок и коротких замыканий - обязательно требуется параллельный автомат
• Работает только при наличии напряжения на входе - при обрыве нулевого провода функция защиты теряется
• Рабочий температурный диапазон ограничен до +35C - в плохо вентилируемых щитах возможен перегрев

Примеры использования

• Защита группы розеток на кухне - где используются микроволновки, кофе-машины, плиты
• Щитовая в подвале дома - для защиты насосов, освещения и других бытовых приборов
• Производственный участок с деревообрабатывающими станками - где возможны повреждения кабелей
• Общественные туалеты или мойки - где повышен риск попадания влаги на оборудование

Практические советы

• Выбирая УЗО, проверьте, что автомат перед ним имеет такой же или меньший номинальный ток (до 63 А)
• Не соединяйте несколько УЗО последовательно - это может вызвать ложные срабатывания
• Проверяйте работоспособность устройства ежемесячно кнопкой «Тест» - она имитирует утечку тока
• Если планируете защитить всю квартиру одним УЗО - учтите, что при срабатывании будет отключен весь дом
• Для более точной защиты отдельных приборов (стиральная машина, бойлер) лучше применять УЗО с током утечки 30 мА вместо 100 мА
