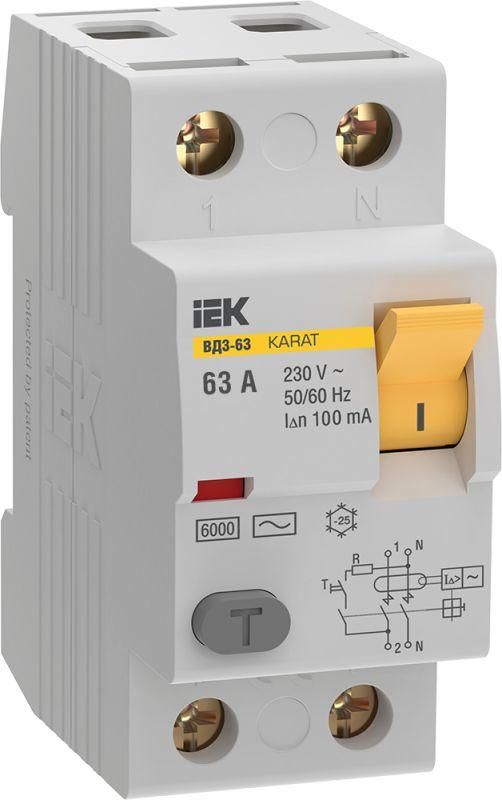

Выключатель дифференциальный (УЗО) ВД3-63 2P 63А 100мА 6кА тип АС KARAT | MDV20-2-063-100 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в цепи. Монтируется на DIN-рейку, рассчитан на работу в бытовых и промышленных сетях с номинальным током 63 А и чувствительностью 100 мА. Артикул mdv20-2-063-100.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает человека от поражения электрическим током при возникновении утечки тока через изоляцию - например, при пробое на корпус оборудования или повреждении кабеля. Он не защищает от перегрузок или коротких замыканий - эти задачи решают автоматические выключатели. Устройство применяется в однофазных и трёхфазных сетях переменного тока 230–400 В, 50/60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 100 мА (0,1 А) - порог, при котором УЗО отключится; подходит для групповой защиты нескольких потребителей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных нагрузок)
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно выдержать устройство при работе совместно с автоматическим выключателем
• Напряжение изоляции: 415 В - гарантирует надёжную изоляцию между контактами даже при повышенном напряжении
• Количество полюсов: 2 - защищает фазу и ноль одновременно, что важно для безопасности в однофазной сети
• Ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке
• Подключение кабелей: до 50 мм2 - позволяет использовать мощные кабели, подходящие для больших нагрузок
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: от -25C до +45C - подходит для холодных и жарких помещений
• Частота: 50/60 Гц - работает в сетях России и других стран
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы он должен быть установлен вместе с автоматическим выключателем, который обеспечивает защиту от перегрузок и коротких замыканий. УЗО не имеет встроенной защиты от сверхтоков - его нельзя использовать самостоятельно. Подключается вводными проводами сечением до 50 мм2. Обязательно соблюдать полярность: входные контакты должны быть подключены к питанию, выходные - к нагрузке. Нельзя подключать ноль после УЗО к заземлению или другому УЗО - это вызовет ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция означает, что УЗО будет работать даже при отсутствии напряжения в сети - например, при обрыве нуля. Это делает его более надёжным, чем электронные аналоги. Серия KARAT прошла сертификацию и предназначена для использования в условиях, где требуется высокая отказоустойчивость.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных УЗО
• Высокая коммутационная способность (6 кА) - совместим с мощными автоматическими выключателями
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений
• Поддержка кабелей до 50 мм2 - удобен для промышленных и крупногабаритных систем
• Серия KARAT - проверенная продукция IEK с длительным сроком службы

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО
• Тип AC - не реагирует на импульсные или постоянные токи утечки (например, от ИБП, светодиодных драйверов или компьютеров); для таких нагрузок нужны УЗО типа A или B
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Не рекомендуется для защиты одного единственного прибора - лучше применять селективно, группами

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая на этаже многоквартирного дома - один УЗО на несколько квартир
• Промышленный станок с металлическим корпусом, работающий от сети 220 В
• Освещение и оборудование на стройплощадке, подключенное через временный щит
• Групповое УЗО перед распределительными автоматами в щите ввода

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (63 А) выше суммарного тока всех автоматов, которые защищаются этим УЗО
• При использовании в старых сетях с плохой изоляцией возможны ложные срабатывания - проверьте состояние проводки
• Обязательно протестируйте УЗО кнопкой «Тест» сразу после монтажа - это проверяет исправность механизма
• Для защиты современных устройств с импульсными источниками питания (LED, IT-оборудование) выбирайте УЗО типа A вместо AC
• Не используйте этот УЗО как единственный защитный элемент - всегда сочетайте его с автоматом соответствующего номинала
