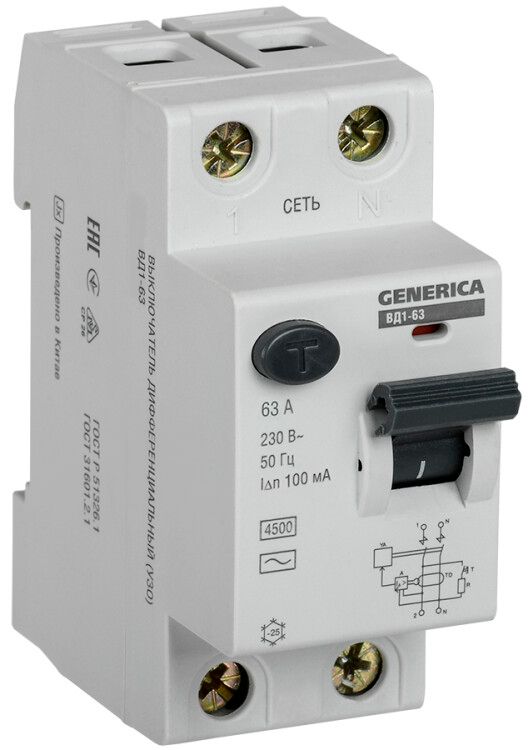

Выключатель дифференциальный (УЗО) ВД1-63 2Р 63А 100мА | MDV15-2-063-100 GENERICA IEK

Выключатель дифференциального тока (УЗО) ВД1-63 от GENERICA — двухполюсное устройство защитного отключения с номинальным током 63 А и чувствительностью 100 мА, предназначенное для защиты людей от поражения электрическим током. Артикул mdv15-2-063-100 соответствует сериям ВД1-63 и совместим с системами питания 230 В, 50 Гц.

Назначение и область применения

УЗО ВД1-63 защищает людей от поражения электрическим током при утечках через тело или изоляцию оборудования. Устройство не защищает от перегрузок и коротких замыканий — для этого требуется установка автоматического выключателя. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где есть риск контакта с заземленными частями (например, в ванных комнатах, на кухнях, возле станков).

Технические характеристики

• Тип тока утечки: AC — реагирует на переменный ток утечки (стандартный бытовой и промышленный тип)
• Номинальный ток: 63 А — максимальный постоянный ток, который устройство может проводить без повреждений
• Дифференциальный ток: 100 мА — порог срабатывания; при утечке выше этого значения УЗО отключится
• Номинальное напряжение: 230 В — рассчитано на однофазную сеть 220–240 В
• Количество полюсов: 2 — отключает одновременно фазу и ноль
• Отключающая способность при КЗ: 4,5 кА — выдерживает кратковременный ток короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА — сохраняет работоспособность после воздействия кратковременного импульса (например, от грозового разряда)
• Частота: 50 Гц — предназначено для сетей с промышленной частотой
• Модульная ширина: 2 модуля — занимает 36 мм места на DIN-рейке
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные кабели — сверху, выходные — снизу. Обязательно подключать фазу и ноль, так как устройство двухполюсное и не работает при отсутствии нулевого провода. Совместимо с любыми автоматическими выключателями серии IEK, GENERICA и аналогичными, установленными перед ним по цепи. Для обеспечения надёжной работы рекомендуется использовать кабель сечением не менее 10 мм² для нагрузки 63 А.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1-99 и МЭК 61008-1. Электронный тип устройства зависит от наличия напряжения сети — при отключении электроэнергии функция защиты временно недоступна. Не применяется в сетях с постоянным током или высоким уровнем гармоник без предварительной проверки совместимости.

Преимущества

• Высокая точность срабатывания при утечке 100 мА — оптимальный баланс между безопасностью и минимизацией ложных срабатываний
• Изготовление по технологии GENERICA — гарантия качества компонентов и долговечности
• Подтверждённый срок службы 15 лет — снижает затраты на обслуживание
• Широкая совместимость с другими элементами щита — легко интегрируется в существующие системы

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно сочетать с автоматическим выключателем
• Не работает при отсутствии напряжения в сети — не подходит для автономных систем без внешнего питания
• IP20 — нельзя устанавливать во влажных местах вне щита (например, на улице или в сыром подвале без герметизации)
• Только для переменного тока типа AC — не используется в цепях с постоянным током, импульсными нагрузками или частотными преобразователями без специальных мер

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании стиральной машины или бойлера
• Щит на этаже многоквартирного дома — обеспечивает групповую защиту нескольких комнат
• Производственный участок с металлическими станками — снижает риск поражения при повреждении изоляции кабелей
• Объекты с повышенной влажностью: бассейны, теплицы, прачечные — при условии установки в сухом щите

Практические советы

• Перед монтажом проверьте целостность изоляции всех подключаемых проводов — УЗО может ложно срабатывать при старой или поврежденной изоляции
• После установки нажмите кнопку «Тест» — устройство должно отключиться. Если нет — проверьте правильность подключения
• Не используйте УЗО без автомата на входе — при КЗ возможен выход из строя самого УЗО
• При проектировании щита учтите, что ВД1-63 занимает 2 модуля — планируйте место для других устройств
• Для объектов с длительными периодами отключения энергии (например, дачи) рассмотрите возможность установки УЗО с механическим приводом (тип A), если есть оборудование с выпрямителем
