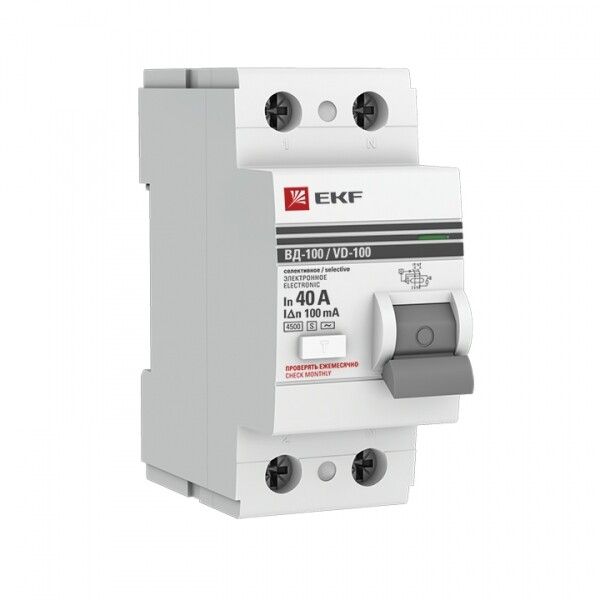

Выключатель дифференциальный (УЗО) (селективный) 2п 40А 100мА тип AC PROxima | elcb-2-40-100S-em-pro EKF (замена - E1026MS40100)

Выключатель дифференциальный (УЗО) селективный 2 полюса 40А 100мА тип AC электромеханический от бренда EKF, серия PROxima - надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

Выключатель дифференциальный (УЗО) селективный 2 полюса 40А 100мА тип AC электромеханический предназначен для отключения цепи при появлении тока утечки свыше 100 мА. Он защищает людей от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию.

Используется в паре с автоматическим выключателем - сам по себе УЗО не защищает от перегрузок и КЗ. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой плотностью электроприборов: кухни, мастерские, насосные станции, конвейеры.

Технические характеристики

• Номинальный ток: 40 А - допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам; сработает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой сети)
• Количество полюсов: 2 - защищает два фазных проводника (не подходит для трёхфазных систем без дополнительных устройств)
• Номинальное напряжение: 400 В - работает в сетях до 400 В между фазами
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым импульсам и коммутационным перенапряжениям
• Селективная защита: да - имеет задержку срабатывания, чтобы не отключать всю цепь при локальной утечке, если есть другие УЗО ниже по иерархии
• Кратковременная задержка срабатывания и отключения: да - позволяет избежать ложных срабатываний при краткосрочных выбросах тока
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: от -10C до +50C - можно устанавливать в неотапливаемых помещениях, но не в холодильных камерах или на улице
• Поперечное сечение проводника: 1–25 мм2 - подходит для медных проводов стандартных сечений
• Модульная ширина: 2 модуля - занимает 36 мм в ширину на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места внутри щита
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Способ монтажа: DIN-рейка - стандартная установка в распределительных щитах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью эксплуатации при повышенной влажности
• Нормативный документ: ГОСТ Р 51329-2013 (МЭК 61543-1995)
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель дифференциальный (УЗО) селективный 2 полюса 40А 100мА тип AC электромеханический устанавливается на стандартную DIN-рейку типа TS35. Монтируется после входного автомата и перед групповыми автоматами. Обязательно требуется последовательное соединение с автоматическим выключателем на 40 А или ниже - он обеспечит защиту от перегрузок и КЗ.

Подключение: фаза и ноль проходят через устройство. На входе - от сети, на выходе - к нагрузке. Не допускается подключение заземления к выходному нулевому выводу УЗО - это вызовет ложное срабатывание.

Не рекомендуется использовать этот УЗО в сетях с постоянным током утечки (например, от выпрямителей, ИБП, LED-драйверов) - он не реагирует на постоянный ток.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51329-2013 и Международному стандарту IEC 61543. Электромеханическая конструкция гарантирует работу даже при отсутствии внешнего питания - не зависит от качества электросети. Это важно для безопасности в аварийных ситуациях.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов
• Селективность - снижает риск массового отключения всей системы при одной утечке
• Задержка срабатывания - исключает ложные отключения при кратковременных помехах
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых щитовых
• Длинная гарантия - 7 лет подтверждают долговечность компонентов

Ограничения применения

• Не защищает от постоянного тока утечки - не применяется там, где есть преобразователи частоты, светодиодные драйверы, зарядные устройства с выпрямителем
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• IP20 - нельзя устанавливать во влажных местах (баня, улица, подвал без герметизации)
• Работает только при температуре выше -10C - не подходит для холодных складов без отопления
• 2 полюса - не используется в трёхфазных системах без трёх УЗО или специального четырёхполюсного устройства

Примеры использования

• Щитовая квартиры: защита группы розеток на кухне и в ванной
• Производственный участок: питание станков с металлическими корпусами
• Жилой комплекс: основное УЗО на этаже, селективное - для предотвращения отключения всего дома при проблеме в одном помещении
• Автомобильные сервисы: защита зарядных станций и освещения в ремонтной зоне

Практические советы

• Выбирая УЗО, проверьте, что автомат рядом имеет такой же или меньший номинальный ток - 40 А максимум
• При монтаже используйте провода сечением 1–25 мм2 - слишком тонкие или толстые провода не войдут в зажимы
• Обязательно тестируйте кнопкой “T” ежемесячно - это проверяет работоспособность механизма
• Если в щите уже стоит другое УЗО с более низким током утечки (например, 30 мА), то этот 100 мА должен быть установлен выше по иерархии - так сохранится селективность
• Не экономьте на месте монтажа: глубина 74 мм требует минимум 100 мм свободного пространства в щите
• Для систем с большим количеством электроники (IT-серверы, медицинское оборудование) лучше выбрать УЗО типа B - этот вариант (AC) не подойдёт
