Выключатель дифференциальный (УЗО) ВД-100 2п 32А 100мА (тип АС) PROximа | elcb-2-32-100-em-pro EKF (замена - E1026M32100)

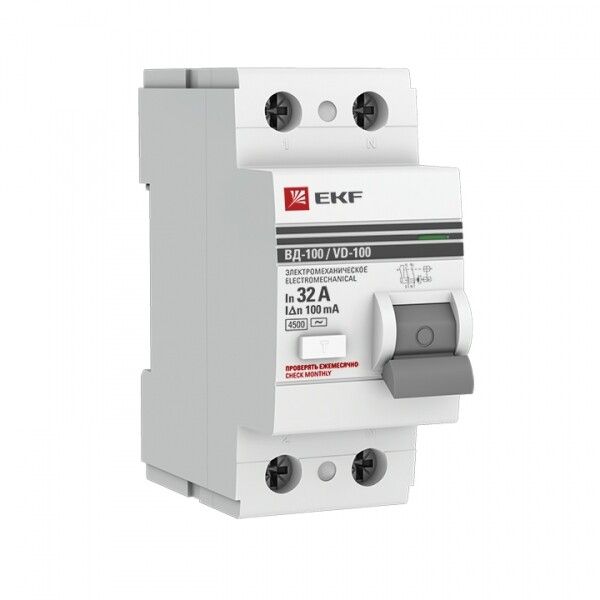

Выключатель дифференциального тока ВД-100 от EKF PROxima - это электромеханическое УЗО на 32 А и 100 мА, предназначенное для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Устройство работает в паре с автоматическим выключателем и монтируется на DIN-рейку в распределительном щите.

Назначение и область применения

Выключатель дифференциального тока ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО ВД-100 применяется в бытовых и промышленных сетях переменного тока - например, в жилых домах, офисах, цехах, на конвейерах, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не зависит от внешнего питания
• Номинальный ток: 32 А - подходит для групповых линий с мощностью до ~7 кВт
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам выше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины
• Напряжение изоляции: 660 В - обеспечивает надёжную изоляцию внутри корпуса
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Частота: 50 Гц - стандартная для российских сетей
• Сечение проводников: 1–25 мм2 - позволяет подключать медные провода от тонких до толстых
• Рабочая температура: от -10 C до +50 C - подходит для помещений с нормальным микроклиматом
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли
• Ширина модуля: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного места в щите
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур
• Нормативный документ: ГОСТ Р 51329-2013 / МЭК 61543-1995
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель дифференциального тока ВД-100 устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы для проводов сечением от 1 до 25 мм2. Обязательно используйте его в сочетании с автоматическим выключателем - УЗО не защищает от перегрузок и КЗ. Для правильной установки соблюдайте полярность: входные клеммы помечены L/N, выходные - T/L и T/N. Не допускается подключение нулевых проводников после УЗО к общему PEN-проводнику. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения на сети.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51329-2013 и международному стандарту МЭК 61543. Его электромеханический принцип действия исключает зависимость от внешнего питания - устройство сработает даже при аварийном отключении напряжения. Защита от пробоя обеспечивается напряжением изоляции 660 В и импульсным напряжением 4 кВ. Применение в помещениях с уровнем загрязнения 2 соответствует условиям обычных жилых и административных зданий.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов
• Высокая отключающая способность (4,5 кА) - подходит для мест с возможными большими КЗ
• Поддержка проводов до 25 мм2 - удобно для силовых линий
• Длинная гарантия - 84 месяца, что говорит о долговечности сборки
• Совместимость со стандартными щитами - двухмодульная форма легко встраивается
• Серия PROxima - продукция EKF с проверенной качественной базой

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, светодиодными драйверами или источниками бесперебойного питания (ИБП)
• Работает только при температуре выше -10 C - не предназначено для холодных необогреваемых помещений
• Степень защиты IP20 - нельзя устанавливать во влажных зонах (баня, бассейн, улица)
• Требует обязательного совмещения с автоматом - сам по себе не защищает от перегрузок
• Не имеет функции селективности - в сложных схемах с несколькими УЗО может работать некоординационно

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита всей квартиры или дома (при наличии координации с другими УЗО)
• Обеспечение безопасности на производстве: станки, насосы, освещение цеха
• Автоматические системы управления с высокой нагрузкой - конвейеры, компрессоры

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что ваш автоматический выключатель имеет номинал 32 А или ниже - иначе будет перегрузка
• Проверьте глубину вашего щита: требуется минимум 66 мм свободного пространства
• Не путайте с дифавтоматом - этот УЗО не защищает от перегрузок, нужен отдельный автомат
• При установке в старый щит с малым запасом места - учтите, что 2 модуля занимают около 36 мм по ширине
• Регулярно тестируйте кнопкой “T” - хотя устройство электромеханическое, проверка жизненно важна
• Для многоквартирных домов с несколькими этажами лучше применять селективные УЗО - здесь ВД-100 не селективный, поэтому может вызывать ложные отключения
