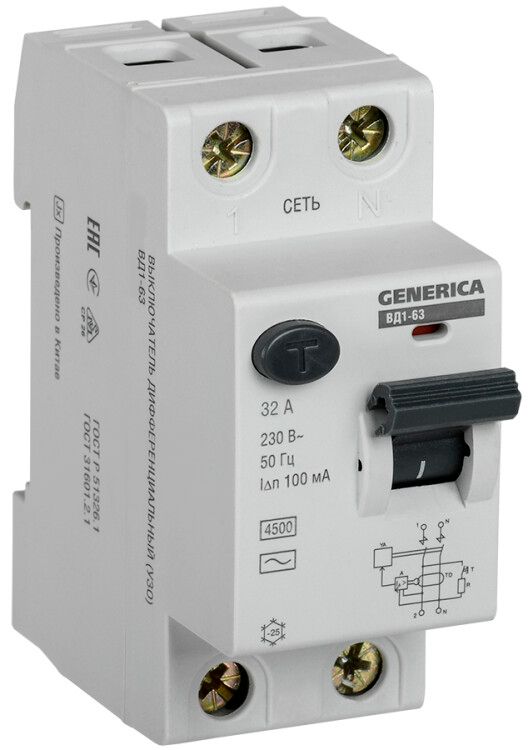

Выключатель дифференциальный (УЗО) ВД1-63 2Р 32А 100мА | MDV15-2-032-100 GENERICA IEK

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 32А 100мА тип AC от GENERICA - устройство для защиты людей от поражения электрическим током за счет быстрого отключения цепи при утечке тока. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Артикул mdv15-2-032-100 соответствует серии ВД1-63.

Назначение и область применения

УЗО ВД1-63 предназначено исключительно для защиты от утечек тока - то есть, чтобы предотвратить удар током при контакте с поврежденной изоляцией или металлическими частями оборудования. Это не автоматический выключатель: он не защищает от перегрузок или коротких замыканий. Его используют совместно с обычными автоматами. Применяют в групповых линиях освещения, розеточных контуров, бойлеров, стиральных машин, насосов и другого оборудования, где есть риск попадания воды или повышенной влажности.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 32 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 100 мА - чувствительность к утечке; сработает при утечке ≥100 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Частота: 50 Гц - оптимизировано для сетей России и стран СНГ
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременный ток короткого замыкания до этого значения
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от молнии или запуска двигателей)
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 монтируется на стандартную DIN-рейку 35 мм. Устанавливается в распределительном щите рядом с автоматическим выключателем, который обеспечивает защиту от перегрузки и КЗ. Обязательно подключение: входные провода - сверху, выходные - снизу. Нельзя использовать без автомата! Для правильной работы требуется надежное заземление и исправная изоляция всей цепи. Совместим со всеми комплектующими серии ВД1-63 от GENERICA и IEK.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и МЭК 61009-1. Электронный тип срабатывания зависит от наличия напряжения в сети - при отключении питания УЗО не будет работать. Не применяется в системах TN-C, так как отсутствует отдельный PE-проводник. Работает только в системах TN-S и TT.

Преимущества

• Высокая надежность срабатывания при утечках 100 мА - достаточная для защиты жизни
• Импульсная устойчивость позволяет применять в местах с частыми включениями мощных нагрузок
• Корпус выполнен из самозатухающего пластика - снижает риск распространения пламени
• Фиксация на DIN-рейке с механическим щелчком - удобный и быстрый монтаж
• Срок службы 15 лет - меньше необходимости в замене

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматом
• Работает только при наличии напряжения в сети - при отключении электроэнергии не функционирует
• Тип AC - не реагирует на постоянный ток утечки (например, от выпрямителей, LED-драйверов, компьютеров); для таких нагрузок нужен тип A или B
• IP20 - нельзя устанавливать во влажных помещениях вне щита (баня, улица, подвал без герметизации)
• Не рекомендован для цепей с высоким уровнем естественных утечек (например, старые проводки с износом изоляции)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Линия водонагревателя - отключает питание при утечке через корпус
• Освещение в ванной комнате - особенно важно при использовании металлических светильников
• Цепь конвейера на производстве - защита обслуживающего персонала от случайного контакта с оборудованием

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не спасёт от плохой проводки
• Обязательно используйте тестовую кнопку «T» один раз в месяц - она имитирует утечку и проверяет работоспособность
• При установке в щит с несколькими УЗО - выбирайте селективные (тип S) для верхнего уровня, чтобы избежать ложных срабатываний
• Поездка на 100 мА - хорошая норма для групповой защиты; для отдельных приборов (бассейн, детская комната) лучше 30 мА
• Не путайте с автоматом: УЗО ВД1-63 всегда устанавливается после автомата, а не вместо него
