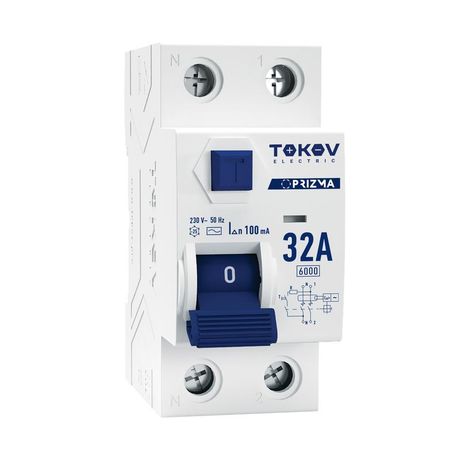

Выключатель дифференциального тока (УЗО) 2п (1P+N) 32А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-32-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-32-100-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в бытовых и промышленных сетях. Этот двухполюсный УЗО обеспечивает надёжную работу в однофазных цепях с номинальным напряжением 230 В.

Назначение и область применения

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-32-100-ac реагирует на дифференциальный ток утечки величиной 100 мА и автоматически отключает питание при появлении опасной утечки - например, при повреждении изоляции, контакте человека с токоведущими частями или замыкании на корпус оборудования. Подходит для защиты групповых линий в жилых домах, офисах, мастерских и на производстве - особенно там, где используются электроинструменты, нагревательные приборы или оборудование с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Тип чувствительности: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе
• Номинальный ток утечки: 100 мА - уровень срабатывания, соответствует требованиям для защиты групповых линий (не для индивидуальных розеток)
• Номинальное напряжение: 230 В - предназначено для сети 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Изоляционное напряжение: 400 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - защищён от коммутационных и атмосферных перенапряжений
• Частота: 50 Гц - оптимизирован для стандартной сети РФ и стран СНГ
• Монтаж: DIN-рейка 35 мм - совместим со всеми стандартными щитами
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Сечение провода: одножильный - 1–16 мм2; многожильный - 1–10 мм2
• Ширина: 2 модуля - занимает два стандартных положения на DIN-рейке
• Рабочая температура: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях, таких как подвалы или технические этажи

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-32-100-ac устанавливается на DIN-рейку стандартной ширины 35 мм. Для подключения используйте провода сечением 1–16 мм2 (одножильные) или 1–10 мм2 (многожильные). Обязательно соблюдайте полярность: вход фазы и нуля указаны на корпусе. После монтажа проверьте работоспособность кнопкой «Тест». Не рекомендуется использовать в параллели с другими УЗО без координации времени срабатывания - возможны ложные отключения.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Применяет принцип дифференциальной токоизмерительной катушки, что обеспечивает отказоустойчивость и долгий срок службы. Наличие механической блокировки предотвращает повторное включение после срабатывания без ручного восстановления.

Преимущества

• Двухполюсное исполнение (1P+N) полностью отключает цепь - снижает риск остаться под напряжением на нулевой жиле
• Высокая отключающая способность (6 кА) позволяет применять в местах с большой вероятностью КЗ - например, рядом с силовым оборудованием
• Поддержка широкого диапазона сечений проводов - удобно при использовании как медных, так и алюминиевых жил
• Устойчивость к низким температурам - работает в холодных условиях без потери функциональности

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не применяйте в системах с выпрямителями, светодиодными драйверами или источниками бесперебойного питания без дополнительной защиты
• Тип AC не реагирует на пульсирующий постоянный ток - не используется в современных устройствах с ЭПРА, ИБП или зарядных станциях EV
• IP20 не обеспечивает защиту от влаги - запрещена установка во влажных зонах (ванная, баня, улица)
• 100 мА - слишком высокий порог для защиты человека напрямую; для розеточных групп лучше использовать УЗО на 30 мА

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и холодильником
• Щитовая на производстве для линии станков с асинхронными двигателями
• Общая защита освещения и бытовых приборов в квартире (при наличии отдельного УЗО на 30 мА для розеток)
• Электрооборудование в гараже или ангаре с мощными инструментами

Практические советы

• Выбирая УЗО, убедитесь, что его номинальный ток (32 А) выше суммарной нагрузки всех подключённых приборов - иначе будет срабатывать по перегрузке, а не по утечке
• При подключении многожильных проводов используйте наконечники (штыревые или трубчатые) - это повысит контакт и предотвратит обрыв
• Не устанавливайте этот УЗО в качестве основного для всей квартиры - он не обеспечит достаточную защиту человека. Лучше использовать его как вторичную защиту после УЗО на 30 мА
• Проверяйте работоспособность кнопкой «Тест» один раз в месяц - даже если устройство кажется «немым», оно может потерять чувствительность
• Учитывайте глубину установки (50 мм): если щит малогабаритный, выбирайте модели с меньшей глубиной или увеличьте внутреннее пространство
