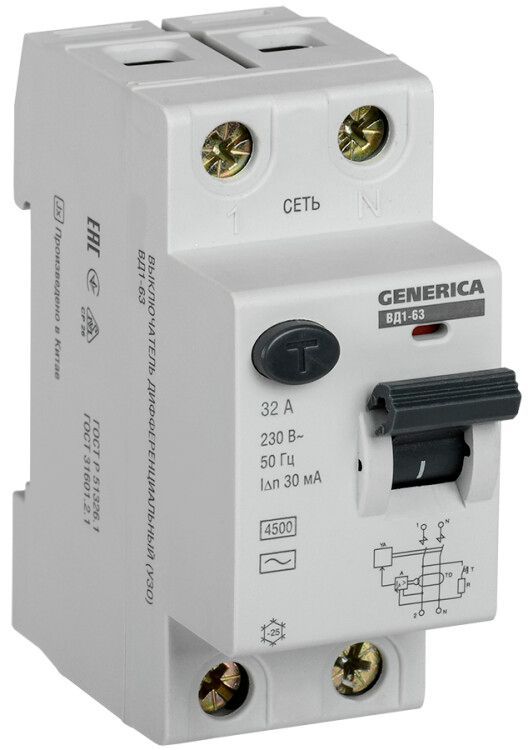

Выключатель дифференциальный (УЗО) ВД1-63 2п 32А 30мА тип AC GENERICA | MDV15-2-032-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 32 А 30 мА тип AC от GENERICA - надёжное устройство для защиты людей от поражения электрическим током в бытовых и промышленных сетях переменного тока. Артикул mdv15-2-032-030 соответствует сериям ВД1-63 и совместим с системами от IEK.

Назначение и область применения

УЗО ВД1-63 предназначено исключительно для защиты от утечек тока через тело человека или повреждённую изоляцию. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить автоматический выключатель перед ним. Применяется в распределительных щитках жилых домов, офисов, производственных помещений, где есть риск контакта с токоведущими частями: ванные комнаты, кухни, мастерские, станционные зоны.

Технические характеристики

• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандартный тип для бытовой сети)
• Номинальный ток: 32 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток: 30 мА - чувствительность к утечке; сработает при превышении этого значения, что обеспечивает безопасность человека
• Номинальное напряжение: 230 В - рассчитан на однофазные цепи 220–240 В
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после слабых импульсов (например, от грозовых разрядов)
• Частота: 50 Гц - оптимизирован для российских сетей
• Модульная ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 75 мм - требует достаточного места внутри корпуса
• Степень защиты: IP20 - не защищён от воды и пыли, предназначен для внутренней установки в закрытые щиты
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 монтируется на DIN-рейку шириной 35 мм, как все устройства серии. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Для работы устройства необходимо наличие напряжения питания - оно электронное, поэтому не сработает при отсутствии напряжения в сети. Совместим со всеми автоматическими выключателями серии ВД1-63 и аналогичными от IEK. Не рекомендуется использовать без предварительного автомата на 32 А.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-99 и МЭК 61008-1. Электронный тип обеспечивает высокую точность срабатывания при утечке, но зависит от наличия напряжения в сети. Наличие рекомендованного проектного ассортимента указывает на соответствие нормам проектирования электроустановок.

Преимущества

• Высокая чувствительность - срабатывает при 30 мА, что минимизирует риск поражения током
• Надёжная механическая конструкция - срок службы 15 лет при правильном использовании
• Известный бренд GENERICA и совместимость с IEK - гарантия качества и доступности запчастей
• Фиксация на DIN-рейке - удобный и стандартизированный монтаж
• Подтверждённая устойчивость к импульсным помехам - снижает вероятность ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автомат перед УЗО
• Не работает при отключении напряжения - не подходит для автономных систем без источника питания
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без бокса)
• Только для переменного тока - не применяется в цепях постоянного тока
• Не подходит для защиты оборудования, чувствительного к внезапному отключению (например, серверов, медицинской техники) без дополнительных мер

Примеры использования

• Защита розеток в ванной комнате квартиры
• Щиток на этаже многоквартирного дома для группы освещения и розеток
• Цепь питания станка с металлообработкой в цеху
• Распределительный щит на даче с группой розеток и насоса

Практические советы

• Обязательно проверяйте посадочный диаметр клемм - они рассчитаны на провода сечением до 16 мм2
• Перед первым включением нажмите кнопку «Т» для тестирования - устройство должно отключиться
• Проверяйте работу УЗО ежемесячно кнопкой «Т» - особенно в помещениях с высокой влажностью
• Не используйте УЗО без автоматического выключателя - это нарушает правила ПУЭ
• При установке нескольких УЗО в одном щите - выбирайте селективные (тип S) для координации, чтобы избежать массового отключения
