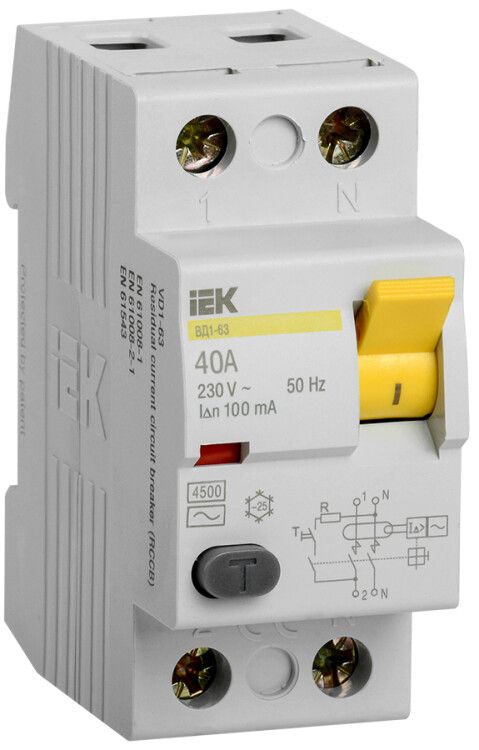

Выключатель дифференциальный (УЗО) ВД1-63 2п 40А 100мА тип AC | MDV10-2-040-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 100 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно срабатывает при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-040-100 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 100 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в жилых, общественных и производственных помещениях: в распределительных щитах квартир, на участках с повышенной влажностью (ванная, кухня), в цепях освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 40 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 100 мА - сработает при утечке 100 миллиампер и выше
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до 3000 А
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать провода до этого сечения
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока до 250 А
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации
• Диапазон температур: от -25 C до +40 C - подходит для установки в неотапливаемых помещениях
• Глубина монтажа: 74 мм - требуется место в щите для свободного прохода кабелей
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности, но без прямого попадания воды

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 100 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется снизу или сверху - входные клеммы расположены сверху, выходные - снизу. Для правильного подключения важно сохранить полярность: фаза и ноль подключаются строго к соответствующим клеммам. Максимальное сечение кабеля - 35 мм2, что позволяет использовать медные провода до 16–25 мм2 в зависимости от типа изоляции. Устройство не требует внешнего питания - работает исключительно за счёт дифференциального тока.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 100 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует точность срабатывания, долговечность и безопасность при использовании в системах TN-S и TN-C-S. Устройство не содержит элементов, которые могли бы вызвать самопроизвольное срабатывание при колебаниях сети.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Отсутствие собственного энергопотребления - не влияет на расход электроэнергии
• Широкий выбор типоисполнений - серия KARAT предлагает более 50 вариантов на 10 значений номинального тока
• Надёжное срабатывание при утечке - гарантированная реакция на 100 мА даже при низких температурах
• Простота установки - совместим со всеми стандартными щитами и легко диагностируется по положению рычага

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Не рекомендуется для установки вне закрытых щитов - степень защиты IP20 не предусматривает воздействия влаги и пыли
• Не подходит для защиты оборудования с большими естественными утечками (например, старые нагреватели, некоторые насосы) - риск ложных срабатываний
• Не используется в системах IT - требует наличия заземленной нейтрали

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая защита всей кухни - все розетки и вытяжка
• Цепь питания стиральной машины, бойлера, духового шкафа
• Общий УЗО перед группой автоматов в этажном щите многоквартирного дома
• Производственные линии с маломощным оборудованием (конвейеры, контроллеры, световые сигнализаторы)

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (40 А) был равен или больше тока автомата, который стоит перед ним
• При установке в щитке оставьте минимум 74 мм глубины - иначе кабель не поместится
• Не используйте этот УЗО вместо дифавтомата - он не заменяет защиту от перегрузки
• Проверяйте работоспособность кнопкой “Т” один раз в месяц - это не требует специнструментов
• Если в помещении есть много электроники (UPS, компьютеры, LED-освещение), рассмотрите УЗО типа A - они чувствительнее к импульсным утечкам
• Для больших объектов лучше применять селективные УЗО (тип S) на вводе, а этот - как конечное защитное звено
