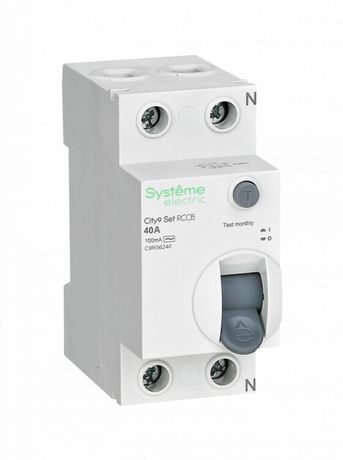

Выключатель дифференциального тока (УЗО) 2п 40А 100мА тип AC City9 Set 230В SE C9R56240 APC

Выключатель дифференциального тока (УЗО) 2 полюса 40А 100мА тип AC 230В от бренда Systeme Electric - это электромеханическое устройство защиты от утечек тока, предназначенное для установки в распределительных щитах. Артикул c9r56240 относится к серии City9 SET и обеспечивает надёжную защиту людей и оборудования в бытовых и промышленных сетях 230 В.

Назначение и область применения

УЗО защищает от поражения электрическим током при контакте человека с токоведущими частями или повреждённой изоляцией. Отличается высокой чувствительностью - срабатывает при утечке 100 мА, что соответствует требованиям безопасности для групповых цепей. Применяется в жилых домах, офисах, производственных помещениях, где есть группы розеток, освещения, водонагревателей, стиральных машин и другого электрооборудования. Не заменяет автоматический выключатель - используется совместно с ним для комплексной защиты.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях переменного тока
• Номинальный ток: 40 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 100 мА - порог срабатывания при утечке
• Тип тока утечки: AC - реагирует на синусоидальную переменную утечку (типична для бытовой техники)
• Количество полюсов: 2 - перекрывает фазу и ноль одновременно
• Отключающая способность: 6 кА - выдерживает ток короткого замыкания до 6000 А
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных нагрузках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина: 2 модуля (35 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного пространства внутри щита
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от пыли и влаги

Совместимость и монтаж

УЗО крепится на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компактной сборке щита. Клеммы закрыты и имеют зажимы с винтовым креплением - исключают случайное касание. Для правильного монтажа важно соблюдать полярность: входные провода подключаются к верхним клеммам, выходные - к нижним. Устройство не имеет встроенной защиты от перегрузки - обязательно используйте его вместе с автоматическим выключателем на 40 А.

Безопасность и стандарты

Соответствует международным нормам IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция не зависит от внешнего питания - сработает даже при отсутствии напряжения в сети. Кнопка «T» позволяет ежемесячно проверять исправность устройства - нажмите её, чтобы убедиться, что УЗО отключилось.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов при аварийных ситуациях
• Защита от прямого и косвенного прикосновения - снижает риск травматизма
• Совместимость с большинством стандартных щитов благодаря 2-модульной ширине
• Фиксированный порог 100 мА - оптимальный баланс между безопасностью и отказоустойчивостью
• Закрытые клеммы - предотвращают случайные прикосновения во время обслуживания

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц
• Не защищает от перегрузок и коротких замыканий - требуется параллельный автомат
• IP20 не подходит для влажных помещений (ванная, баня, улица) - нужен УЗО с IP44+
• Реагирует только на синусоидальные утечки (тип AC) - не сработает на импульсные или постоянные утечки (например, от сварочных аппаратов или LED-драйверов)
• Не рекомендуется для цепей с высоким уровнем помех - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Щитовая группа для гаража - защита от утечек в инструменте или светильниках
• Общий ввод в квартире - если установлен один УЗО на всю сеть, он защищает все точки
• Подключение водонагревателя - особенно актуально при старой проводке

Практические советы

• Выбирая УЗО, учитывайте посадочный диаметр - глубина 45 мм требует минимум 80–100 мм свободного пространства в щите
• Перед первым запуском всегда нажимайте кнопку «T» - если УЗО не отключилось, устройство неисправно
• Не соединяйте несколько УЗО последовательно - это вызывает ложные срабатывания
• Для помещений с высокой влажностью (ванная, бассейн) выбирайте УЗО с током утечки 10 мА и степенью защиты IP44
• Артикул c9r56240 - часть серии City9 SET; другие устройства этой серии легко комбинируются по виду и цвету для единого дизайна щита
