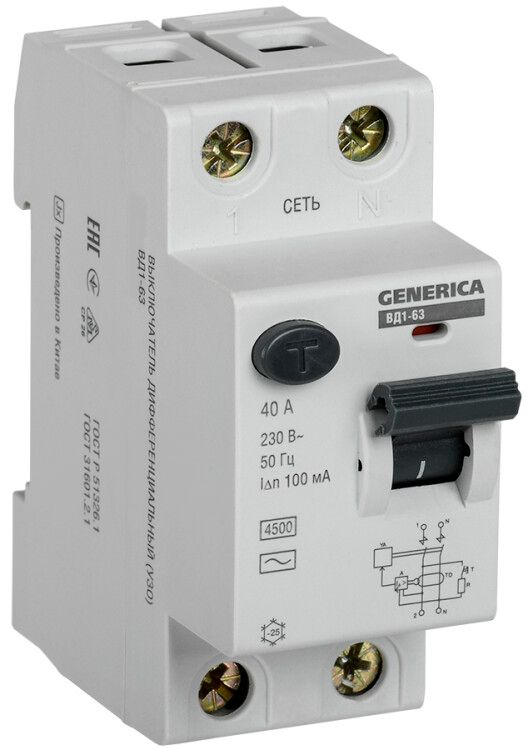

Выключатель дифференциальный (УЗО) ВД1-63 2Р 40А 100мА | MDV15-2-040-100 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 2 полюса 40А 100мА от бренда GENERICA - это электронное устройство, предназначенное для быстрого отключения цепи при утечке тока, защищая людей от поражения электричеством. Артикул mdv15-2-040-100 соответствует сериям ВД1-63 и совместим с системами питания 230 В.

Назначение и область применения

УЗО ВД1-63 2 полюса 40А 100мА предназначено исключительно для защиты людей от поражения электрическим током при утечках через тело или изоляцию. Устройство не защищает от перегрузок или коротких замыканий - для этого требуется установить автоматический выключатель перед ним. Применяется в жилых домах, офисах, производственных помещениях, где есть риск контакта с заземленными поверхностями: ванные комнаты, кухни, мастерские, станционные щитовые. Подходит для групповой защиты нескольких розеточных контуров или одного мощного оборудования.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В, 50 Гц;
• Номинальный ток: 40 А - допустимый постоянный ток через устройство без перегрева;
• Дифференциальный ток: 100 мА - чувствительность к утечке; при превышении значения срабатывает за время менее 0,3 сек;
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (не сработает на постоянный или импульсный);
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины (при наличии внешнего автомата);
• Устойчивость к импульсному току: 0,25 кА - выдерживает одиночные импульсы высокой мощности, например, от грозовых разрядов;
• Степень защиты: IP20 - не защищен от воды и пыли, применяется только внутри закрытых распределительных щитов;
• Ширина: 2 модуля - занимает два места на DIN-рейке (17,5 мм каждый);
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима;
• Тип: электронный - требует наличия напряжения сети для работы внутренней схемы, не сработает при отсутствии фазы.

Совместимость и монтаж

УЗО ВД1-63 2 полюса 40А 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо подключение двух проводов: фазы и нуля - оба проходят через устройство. Нельзя использовать в однофазных цепях без нулевого провода. Обязательно сочетается с автоматическим выключателем на 40 А или ниже, установленным выше по схеме. Совместим со всеми типами щитов, поддерживающими устройства серии ВД1-63. Монтаж выполняется при отключенном питании. После установки проверьте кнопку “Т” - она должна вызывать отключение при нажатии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и IEC 61009-1 для УЗО класса AC. Электронный принцип действия обеспечивает точное срабатывание, но делает его зависимым от наличия напряжения. Не используйте в сетях с частыми скачками напряжения без стабилизатора - возможны ложные срабатывания или отказ. Сертифицировано для применения в России и странах ЕАЭС.

Преимущества

• Высокая надежность срабатывания при утечке 100 мА - оптимально для защиты групп розеток;
• Известная серия ВД1-63 - проверенная временем конструкция, широко применяемая в РФ;
• Долгий срок службы - 15 лет при нормальных условиях;
• Компактная форма - всего 2 модуля, экономит место в щите;
• Поддерживается брендами GENERICA и IEK - легко найти аналоги и запчасти.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автомат;
• Не срабатывает на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами;
• Не работает при отсутствии напряжения - при обрыве нуля или фазы защита прекращается;
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без корпуса);
• Не рекомендуется для защиты одного прибора мощностью более 9 кВт - лучше использовать УЗО с номиналом 63 А.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Щитовая на этаже многоквартирного дома - один УЗО на несколько квартир с учетом нагрузки 40 А;
• Производственный участок с металлическими станками - снижает риск поражения при повреждении изоляции кабеля;
• Коттедж с системой заземления TN-S - обязательный элемент в главном распределительном щите после счетчика.

Практические советы

• Перед установкой проверьте, что ноль и фаза правильно подключены - неверная коммутация может сделать УЗО бесполезным;
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания;
• Проверяйте работу кнопки “Т” ежемесячно - это гарантирует исправность;
• Если используется в цепи с частыми ложными срабатываниями - проверьте изоляцию кабелей и наличие старых приборов с утечкой;
• При замене УЗО сохраняйте тот же номинал тока (40 А) и дифференциальный ток (100 мА) - изменение может нарушить координацию защиты.
