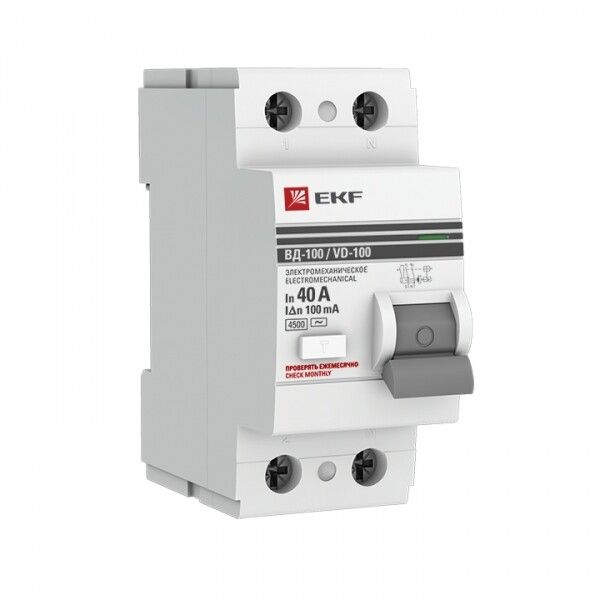

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 100мА (тип АС) PROximа | elcb-2-40-100-em-pro EKF (замена - E1026M40100)

Выключатель дифференциального тока (УЗО) ВД-100 2 полюса 40А 100мА тип AC электромеханический от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с металлическими частями оборудования или случайном прикосновении к токоведущим элементам. Он реагирует на переменный ток утечки свыше 100 мА и отключает цепь до того, как человек получит травму или начнётся нагрев проводов, ведущий к возгоранию. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Обязательно используется в паре с автоматическим выключателем - сам по себе УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Тип устройства: УЗО электромеханическое (не зависит от внешнего питания)
• Номинальный ток: 40 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам выше этой величины
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - предназначено для однофазной сети 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при высоких переходных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным скачкам
• Частота: 50 Гц - оптимизировано для российских сетей
• Сечение провода: 1–25 мм2 - подходит для медных проводов от тонких до мощных
• Рабочая температура: от -10C до +50C - работает в большинстве условий, кроме экстремально холодных
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, включая неотапливаемые помещения
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы для проводов сечением 1–25 мм2. Верхние клеммы - для входа (от автомата), нижние - для выхода (к потребителю). Важно соблюдать полярность: L и N должны быть правильно подсоединены. Устройство совместимо с любыми автоматическими выключателями, соответствующими номинальному току 40 А. Монтажная глубина - 66 мм, что важно учитывать при проектировании корпуса щита. Комплектуется тестовой кнопкой для проверки работоспособности.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995). Электромеханическая конструкция гарантирует срабатывание даже при отсутствии напряжения в сети - в отличие от электронных аналогов. Отказ от внешнего питания делает его более надёжным в аварийных ситуациях. Сертифицирован для использования в системах TN-S, TN-C-S и TT.

Преимущества

• Электромеханическая схема - работает без зависимости от напряжения сети, что повышает надёжность
• Высокая отключающая способность (4,5 кА) - подходит для мест с возможными высокими токами КЗ
• Широкий диапазон сечений проводов - универсальное решение для различных кабельных решений
• Длительная гарантия (7 лет) - подтверждает качество сборки и долговечность
• Наличие тестовой кнопки - позволяет легко проверять работоспособность без специнструментов

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами с DC-выходом
• Работает только при температуре выше -10C - не рекомендован для установки в неотапливаемых наружных щитах зимой
• Защита от перегрузок и КЗ отсутствует - обязательно требуется установка автоматического выключателя перед УЗО
• IP20 - нельзя устанавливать во влажных или пыльных местах вне щита (например, на улице или в цеху без защиты)
• Только для переменного тока - не применяется в системах постоянного тока

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток в ванной комнате
• Производственный участок - защита станков с металлическим корпусом
• Автомобильный сервис - питание зарядных устройств и диагностических приборов
• Складские помещения - освещение и розетки в условиях повышенной влажности (при наличии герметичного щита)

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что автоматический выключатель перед ним имеет такой же или меньший номинал (например, 32 А или 40 А)
• Проверяйте целостность изоляции проводов перед подключением - старый кабель с трещинами может вызывать ложные срабатывания
• Тестируйте устройство кнопкой «T» хотя бы раз в месяц - особенно в местах с высокой влажностью
• При использовании нескольких УЗО в одной системе используйте селективные модели (если доступны) для предотвращения массового отключения
• Не экономьте на месте установки - УЗО должно находиться в закрытом, сухом и хорошо вентилируемом щите
