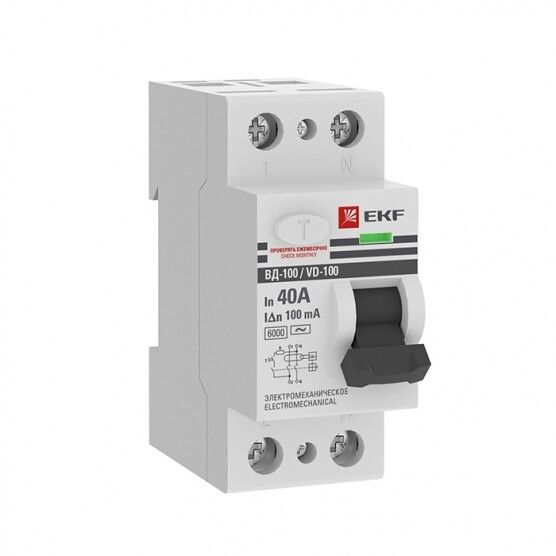

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 100мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-40-100-em-pro EKF (замена - E1026M40100)

Устройство защитного отключения ВД-100 2P 40А 100мА (тип АС, электромеханическое) 6кА от бренда EKF в серии PROxima предназначено для обеспечения безопасности людей и оборудования за счет быстрого отключения питания при утечке тока. Это надежное электромеханическое УЗО подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Устройство защитного отключения ВД-100 защищает от поражения электрическим током при случайном контакте с поврежденной изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО не защищает от перегрузок и коротких замыканий - эти функции выполняют автоматические выключатели, поэтому УЗО ВД-100 всегда используется в паре с ними.

Подходит для установки в квартирах, офисах, мастерских, на производствах с оборудованием переменного тока. Особенно эффективно в местах с повышенной влажностью - кухнях, ванных комнатах, цехах с мойкой.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях с однофазным питанием
• Номинальный ток: 40 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при утечке свыше 100 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6 тысяч ампер
• Устойчивость к импульсному току: 6 кА - сохраняет работоспособность после одиночных высоких импульсов (например, от молнии)
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды и пыли
• Монтаж на DIN-рейку: 2 модуля - занимает стандартное место в щите
• Глубина монтажа: 74 мм - требует достаточного места внутри шкафа
• Рабочий диапазон температур: от -25C до +50C - можно устанавливать в неотапливаемых помещениях и на улице в закрытых щитах
• Сечение проводников: 1–25 мм2 - подходит для медных проводов любого распространенного сечения
• Частота: 50 Гц - рассчитано на стандартную российскую сеть
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется с помощью зажимов на задней части корпуса - никаких дополнительных креплений не требуется. Подключение проводов - верхние и нижние клеммы, доступны для обслуживания без демонтажа устройства.

Обязательно используйте УЗО ВД-100 вместе с автоматическим выключателем на 40 А или ниже - он обеспечит защиту от перегрузки и КЗ. Совместим со всеми популярными сериями автоматов EKF, IEK, Schneider Electric, ABB и другими, соответствующими стандарту IEC/EN 60947.

Не рекомендуется устанавливать УЗО без защитного заземления - хотя устройство будет работать, эффективность защиты снижается.

Безопасность и стандарты

Устройство защитного отключения ВД-100 соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Произведено в соответствии с системой менеджмента качества ISO 9001. Электромеханическая конструкция не зависит от внешнего питания - срабатывает даже при полном отключении сети, что делает его более надежным, чем электронные аналоги.

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, отказоустойчив при авариях в сети
• Высокая устойчивость к импульсным перенапряжениям - подходит для районов с нестабильной сетью
• Широкий диапазон рабочих температур - позволяет применять в холодных регионах и неотапливаемых щитовых
• Длинная гарантия - 7 лет, что говорит о высоком качестве сборки
• Известный бренд EKF - продукция прошла многочисленные проверки в России и странах СНГ

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами, где возможны постоянные утечки
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметичные щиты)
• Только 2 полюса - не применяется в трехфазных сетях без дополнительных устройств
• Не защищает от перегрузок - обязательно нужен автоматический выключатель
• Не имеет селективного исполнения в данной модели - не подходит для многоступенчатых схем с несколькими УЗО (если требуется координация времени срабатывания)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки или блендера с пробитой изоляцией
• Щитовая на производстве - защита линии насосов, конвейеров, станков с металлическим корпусом
• Дачный домик с электроплитой - исключает риск возгорания при старой проводке
• Автомобильный сервис - защита зарядных устройств и освещения в подземных ямах

Практические советы

• Проверяйте правильность подключения перед первым запуском - фаза и ноль должны быть подключены строго к указанным клеммам
• После монтажа нажмите кнопку «Т» - тестирование должно вызвать отключение. Если не сработало - устройство неисправно
• При установке в щит с большим количеством УЗО - убедитесь, что глубина шкафа минимум 80 мм, чтобы не задевать соседние автоматы
• Не используйте УЗО ВД-100 в цепях с частотными преобразователями, светодиодными светильниками с драйверами или источниками бесперебойного питания - они создают постоянные утечки, которые не детектируются этим типом УЗО
• При замене старого УЗО - сравните сечение проводов и номинальный ток. Не ставьте УЗО на меньший ток, чем автомат - это приведет к ложным срабатываниям
