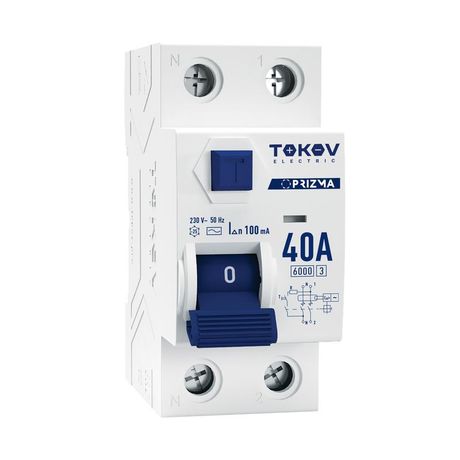

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 100мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-40-100-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-40-100-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в бытовых и промышленных сетях. Устройство реагирует на дифференциальный ток 100 мА и отключает цепь за доли секунды, обеспечивая безопасность при работе с электрооборудованием.

Назначение и область применения

Этот двухполюсный УЗО используется в однофазных электрических сетях с напряжением 230 В и частотой 50 Гц. Он защищает участки цепи, где есть риск утечки тока через человека или повреждённую изоляцию - например, в ванных комнатах, кухнях, на открытых площадках, у станков, насосов, тепловых завес и другого оборудования с высокой влажностью или механическими нагрузками. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов малого бизнеса.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Тип тока утечки: AC - чувствителен только к переменному току утечки (типичен для бытовой техники и освещения)
• Номинальный ток утечки: 100 мА - срабатывает при утечке свыше этой величины
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть 220–240 В
• Предельная отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Напряжение изоляции: 400 В - гарантирует надёжную изоляцию между контактами
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (например, от молнии)
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - совместим с большинством медных проводов
• Монтаж: DIN-рейка 35 мм - легко фиксируется в стандартном электрощите
• Глубина установки: 50 мм - требуется свободное место в щите
• Рабочий диапазон температур: –25…+50 C - работает в холодных и жарких помещениях
• Количество полюсов: 2 (1P+N) - отключает и фазу, и ноль одновременно

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-40-100-ac устанавливается на DIN-рейку в распределительном щите. Ширина устройства составляет 2 модуля (36 мм), что позволяет разместить его рядом с автоматическими выключателями. Для подключения используются зажимы на входе и выходе - провода должны быть зачищены на 8–10 мм. Критично важно соблюдать правильную полярность: L (фаза) и N (ноль) подключаются строго согласно маркировке на корпусе. Нулевой провод после УЗО не должен соединяться с другими нулями вне этого устройства - иначе возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют работу дифференциальных автоматических выключателей. Отключение происходит при достижении порога утечки 100 мА - это уровень, обеспечивающий защиту от летального поражения током. Протестировано на устойчивость к импульсным перенапряжениям и термическим нагрузкам. Не содержит опасных веществ в соответствии с RoHS.

Преимущества

• Двухполюсная конструкция (1P+N) исключает возможность работы при отключенном нуле - повышает безопасность
• Высокая отключающая способность (6 кА) делает устройство подходящим для мест с высокой вероятностью коротких замыканий
• Широкий диапазон сечений проводов - удобно для монтажа как старых, так и новых систем
• Устойчивость к широкому температурному диапазону - можно использовать в неотапливаемых щитовых
• Фиксация на DIN-рейке обеспечивает прочное и компактное расположение в шкафу

Ограничения применения

• Не подходит для сетей с постоянным током утечки (DC) - например, солнечными батареями или источниками бесперебойного питания
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 не допускает установку во влажных или пыльных местах без дополнительной защиты (щит должен быть герметичным)
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, мощные светодиодные драйверы) - возможны ложные срабатывания
• Не следует использовать вместо дифавтомата - он не имеет функции защиты от перегрузки

Примеры использования

• Защита группы розеток в ванной комнате
• Подключение к стиральной машине, бойлеру, электроплитке
• Обеспечение безопасности на производстве: насосы, конвейеры, шлифовальные станки
• Щитовая в гараже или на даче с повышенной влажностью
• Дополнительная защита в старых домах с устаревшей проводкой

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (40 А) был равен или выше тока автомата перед ним - иначе будет срабатывать раньше нужного
• После установки обязательно нажмите кнопку «Т» для тестирования - устройство должно отключиться
• Не подключайте ноль после УЗО к общей нулевой шине - используйте отдельную, выделенную для этого УЗО
• Для гибких проводов (более 10 мм2) используйте наконечники - это предотвратит плохой контакт и нагрев
• Если УЗО часто срабатывает - проверьте изоляцию проводов, состояние подключённого оборудования и наличие параллельных нулей
• При замене старого УЗО - убедитесь, что новый также имеет 2 полюса (1P+N), особенно если ранее использовалось устройство с отключением нуля
