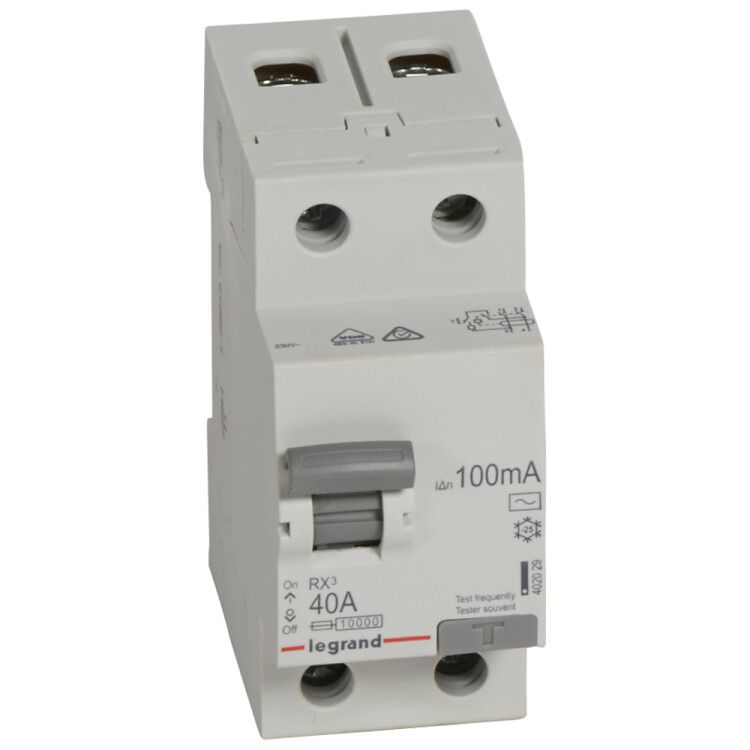

Выключатель дифференциальный (УЗО) RX3 2п 40А 100мА тип AC | 402029 Legrand

Выключатель дифференциального тока (УЗО) RX3 2 модуля, артикул 402029, обеспечивает защиту от поражения электрическим током за счет отключения цепи при утечке тока. Подходит для установки в распределительных щитах жилых домов, офисов и на промышленных объектах.

Назначение и область применения

УЗО RX3 2 модула предназначено для защиты людей от поражения электрическим током при утечке тока через корпус оборудования или поврежденную изоляцию. Также предотвращает возгорание из-за пробоя изоляции в проводах. Применяется в бытовых и промышленных сетях переменного тока 230 В, где требуется надежная защита групповых линий - например, для розеточных контуров, кухонной техники, насосов, станков и освещения.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без перегрева;
• Дифференциальный ток: 100 мА - срабатывает при утечке тока свыше 100 миллиампер;
• Тип тока утечки: AC - реагирует на синусоидальную переменную утечку (наиболее распространённый тип в быту);
• Напряжение сети: 230 В - совместим с однофазными сетями;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер;
• Количество полюсов: 2 - отключает одновременно фазу и ноль;
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (ширина 36 мм);
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от –25C до +60C - подходит для установки в неотапливаемых помещениях;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Сечение проводников: 0,75–50 мм2 - позволяет подключать медные провода от тонких до мощных;
• Напряжение изоляции: 250 В - гарантирует безопасную работу при номинальном напряжении 230 В;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, предотвращая случайное включение;
• Глубина монтажа: 44 мм - важно при планировании места в щите;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности, но без прямого попадания воды;
• Степень загрязнения: 2 - допустимо использование в помещениях со слабой запылённостью (например, в квартире или цехе с контролируемой чистотой).

Совместимость и монтаж

УЗО RX3 2 модуля монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке и затянуть зажимные винты на входных и выходных клеммах. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - можно использовать как однопроволочные, так и многожильные. Обязательно соблюдать полярность: L и N должны быть подключены правильно. Блокировка исключает возможность включения устройства без ручного сброса после срабатывания - это удобно для диагностики причин аварии.

Безопасность и стандарты

Выключатель дифференциального тока соответствует международным нормам IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленных систем). Это подтверждает соответствие требованиям безопасности Евросоюза и РФ. Наличие функции блокировки и высокая отключающая способность (10 кА) обеспечивают надёжную защиту как от утечек, так и от коротких замыканий.

Преимущества

• Функция блокировки снижает риск случайного включения после срабатывания - особенно важно в местах с ограниченным доступом;
• Широкий диапазон сечения проводов (0,75–50 мм2) упрощает подбор кабеля без необходимости переходников;
• Узкий профиль (2 модуля) экономит место в щите;
• Поддержка температур до –25C делает его пригодным для установки в неотапливаемых помещениях (гаражи, подвалы, производственные участки);
• Совместим с продуктами Legrand и IEK - легко заменяется аналогичными изделиями одной серии.

Ограничения применения

• Не предназначен для защиты от импульсных утечек (тип A или B) - не подходит для современных устройств с выпрямителями (например, ИБП, LED-светильники, компьютеры);
• IP20 не защищает от влаги - нельзя устанавливать вне щита, на улице или во влажных зонах (ванная, баня, подвал с протечками);
• Только для переменного тока (AC) - не работает в цепях постоянного тока;
• Не является автоматическим выключателем - необходимо сочетать с обычным автоматом на 40 А для защиты от перегрузок и КЗ.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании блендеров, микроволновок;
• Щитовая группа на этаже частного дома - отключает все розетки при утечке, сохраняя свет;
• Цеховой щит с конвейером - защищает обслуживающий персонал от контакта с металлическими корпусами машин;
• Автомобильный сервис - защита электроинструментов (дрели, шлифмашины) на рабочих местах.

Практические советы

• Перед установкой проверьте, что УЗО RX3 2 модуля установлен после автомата - он не защищает от перегрузок!
• При монтаже используйте провода сечением не менее 2,5 мм2 для розеточных групп - это соответствует нормам ПУЭ;
• Обязательно тестируйте устройство кнопкой “T” ежемесячно - это проверяет работоспособность внутренней схемы;
• Если в помещении есть оборудование с электронными преобразователями (частотные приводы, светодиодные драйверы), рассмотрите замену на УЗО типа A - тип AC может давать ложные срабатывания;
• При замене старого УЗО убедитесь, что новый имеет такие же параметры: 40 А / 100 мА / 2 модуля - иначе потребуется перенастройка всей системы защиты.
