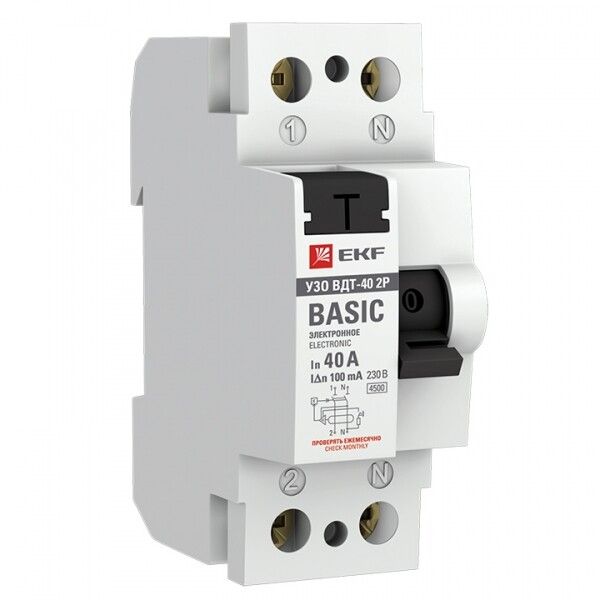

Выключатель дифференциальный (УЗО) ВД-40 2P 40А/100мА (электронное) Basic | elcb-2-40-100e-sim EKF

Выключатель дифференциальный (УЗО) 2P 40А/100мА (электронное) Basic от EKF предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Этот УЗО работает в паре с автоматическим выключателем и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель дифференциальный (УЗО) 2P 40А/100мА (электронное) Basic защищает от поражения током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Он также предотвращает возгорание, вызванное длительными утечками тока, которые не срабатывают на обычные автоматы. Применяется в бытовых и промышленных сетях переменного тока 230 В - например, в группах розеток, на входе в квартиру, в цепях водонагревателей, стиральных машин, бассейнов и других устройств повышенной опасности.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток: 100 мА - срабатывает при утечке свыше 100 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Отключающая способность: 4,5 кА - способен безопасно прервать ток КЗ до 4500 А
• Напряжение изоляции: 660 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Рабочая температура: -25...+35 C - не рекомендуется для установки вне помещений или в неотапливаемых зонах
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов этого сечения
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель дифференциальный (УЗО) 2P 40А/100мА (электронное) Basic монтируется на стандартную DIN-рейку 35 мм. Подключается последовательно с автоматическим выключателем - УЗО не защищает от перегрузок и КЗ, поэтому обязательна установка автомата на 40 А или ниже. Провода подключаются к верхним и нижним клеммам: фаза и ноль - строго по маркировке. Не допускается перепутывать вход и выход. Максимальное сечение провода - 25 мм2; более толстые жилы не войдут в клеммы. Установка возможна только в закрытом щите с уровнем загрязнения не выше 2 (без пыли, влаги, масла).

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и прошло испытания на импульсную прочность (4 кВ) и отключающую способность (4,5 кА). Электронная схема обеспечивает стабильную работу даже при колебаниях напряжения. Отключение происходит при достижении порога утечки 100 мА - это уровень, который снижает риск летального исхода при контакте с токоведущими частями. Несмотря на высокую степень защиты от электрических воздействий, корпус не герметичен - IP20 не позволяет использовать УЗО во влажных помещениях без дополнительной защиты.

Преимущества

• Электронный тип срабатывания - быстрее и точнее механических аналогов
• Широкий диапазон сечения проводов (1–25 мм2) - удобен для различных схем
• Совместим с большинством щитов EKF и других производителей благодаря стандартной DIN-рейке
• Длительная гарантия - 3 года, что говорит о стабильности качества сборки
• Подтверждённая устойчивость к импульсным перенапряжениям - важна для регионов с нестабильной сетью

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно использование автономного автомата
• Работает только при температуре от -25 C до +35 C - запрещена установка в холодных чердачных или наружных щитах
• IP20 - нельзя устанавливать в сырых местах (баня, подвал, улица) без дополнительного кожуха
• Не подходит для систем IT (с изолированной нейтралью) - только TN-S, TN-C-S, TT

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Вводное УЗО в квартирном щите перед всеми группами
• Цепь водонагревателя, стиральной машины, душевой кабины
• Объекты с высокой плотностью электроприборов: офисы, мастерские, гаражи
• Системы освещения в помещениях с повышенной влажностью (при условии установки в сухом щите)

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель был установлен перед ним по току - иначе УЗО будет работать без защиты от КЗ
• При монтаже используйте провода сечением не менее 2,5 мм2 для розеточных групп - это соответствует нормам ПУЭ
• Проверяйте работоспособность УЗО ежемесячно кнопкой “T” - тестирование не требует специнструментов
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводки, особенно в старых домах
• Для многоквартирных домов с большой нагрузкой лучше применить УЗО 100 мА на вводе, а 30 мА - на отдельных группах (например, ванная)
• При замене убедитесь, что глубина щита минимум 70 мм - УЗО Basic имеет глубину 66 мм, но нужны зазоры для коммутации
